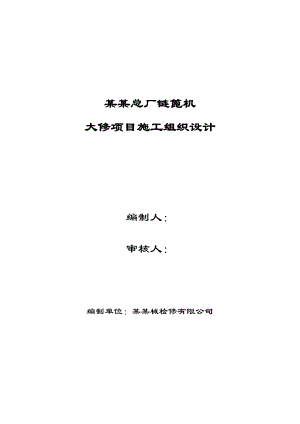

某某总厂链篦机大修项目施工组织设计编制人：审核人：编制单位：某某械检修有限公司一、项目简介：链篦机位于链篦机厂房16.3米平台上，大修时会受施工场地、施工环境的限制（施工场地狭小、作业区域封闭），且大修施工作业时与耐材专业交叉施工，工程量大；施工用备品备件、材料基本上都要发生二次倒运，故平面、立体输送施工材料是一个突出的矛盾，对施工进度影响较大。施工时多个作业点平行施工，工作环境复杂，劳动强度高，高空、立体穿插作业，危险性大。同时运输设备少，上下施工只有一个10T电葫芦，机具、备件、材料倒运次数频繁，这些因素无疑都会给大修项目的顺利完成造成影响。二、大修项目内容及人员、机具配置：（一）备品备件倒运数量：1、链篦机篦板倒运4000块左右；2、链篦机侧板倒运1030块左右；3、小轴倒运30根左右； 4、链节倒运180个左右；5、链节内套倒运180个左右； 6、定距管倒运150个左右；7、上托轮倒运30个左右； 8、中部密封72米左右；9、铲料板10块（预计）； 10、其他。（二）拆除阶段及拆除体系：1、确认停机并待耐材拆除、清理完毕后，我们进行链篦机设备的拆除（设备大修以边拆除、边安装的施工体系为主）；2、拆除顺序：上托轮-中部密封-滑轨-链条复位装置、篦板-侧板-小轴-链节-铲料板-耐热风机-主引风机-刮板机（三）安装阶段：人员、机具及预计时间1、上托轮：预计用工10人，其中起重工1人；电气焊工2人；钳工2人；壮工5人。预计用时：10天。需要准备的工具：3T倒链4个、3T卡环4个、绳索10根。2、中部密封：预计用工12人，其中电气焊工1人；钳工1人；壮工10人。预计用时：8天。需要准备的工具：27-30扳手10把、大锤2把、电焊机一台、氧乙炔焊一套。3、滑轨：预计用工8人，其中电气焊工2人；钳工2人；壮工4人。预计用时：8天。需要准备的工具：27-30扳手4把、大锤2把、电焊机一台、氧乙炔焊一套、16T千斤顶2台。4、链篦机复位装置：预计用工4人，其中电气焊工1人；钳工1人；壮工2人。预计用时：2天。需要准备的工具：27-30扳手4把、大锤1把。5、篦板：预计用工8人，其中电气焊工2人；钳工1人；壮工5人。预计用时：20天。需要准备的工具：27-30扳手4把、大锤2把、电焊机二台、氧乙炔焊一套、16T千斤顶1台、100角磨机2台。6、小轴及链节：预计用工6人，其中电气焊工1人；钳工1人；壮工4人。预计用时：6天。需要准备的工具：27-30扳手4把、大锤1把。7、铲料板：预计用工6人，其中电气焊工1人；钳工1人；壮工4人。预计用时：5天。需要准备的工具：27-30扳手4把、大锤1把。8、两个耐热风机（已经施工完一个）：预计用工10人，其中起重工1人、电气焊工4人；钳工1人；壮工4人。预计用时：6天。需要准备的工具：32T吊车一台、绳索6根、卡环6个、24-27扳手6把、大锤2把、电焊机二台、氧乙炔焊一套、16T千斤顶1台、100角磨机2台。9、主引风机：预计用工6人，其中电气焊工1人；钳工1人；壮工4人。预计用时：5天。需要准备的工具：24-27扳手4把、30-32扳手4吧、350活动扳手4把、大锤1把。10、刮板机：预计用工8人，其中电气焊工2人；钳工2人；壮工4人。预计用时：8天。需要准备的工具：12-14扳手6把、14-19扳手4吧、16-18扳手4把、24-27扳手4把、大锤1把。三、现场施工顺序、工序1、耐热风机：确认停机后把机壳膨胀节的螺栓割掉，先把进口膨胀节缩回150mm，然后用吊车吊出。再把两个进风口拆掉、接着把上机壳拆掉。然后拆除风机转子。拆风机转子时，因为风机转子自重8T左右，应先拆两个轴承座，上盖打开后方可吊起，最后拆除风机下壳。回装的顺序是：下机壳-转子-进风口-上机壳等。2、篦板更换：篦板更换可与侧板、链节、小轴、定距管更换一并进行，执行边拆除边安装的施工体系。关键问题是落实好备品备件的二次倒运问题以及交叉施工中存在的安全问题。3、刮板机：首先是拆除机上壳，存在的问题是螺栓多、战线长（100米左右）。接下来再拆除旧链子，新链子从一侧回装。4、铲料板：铲料板的拆除是一项难度大、危险性大的工作。工作环境差、同时又存在交叉施工作业，并且铲料板长期处于高温状态，铲料板底座及铲料板固定销变形严重，拆除时只能破坏性拆除。先把铲料板销口割掉，然后用倒链强行拉出。铲料板的回装顺序是先装两侧两块，后装中间的八块，打上固定销后方可调试。在调试过程中以篦床床面为基准，间隙6mm方可紧固调整垫。四、项目组织机构经 理：胡连平 联系电话：13933527526现场负责：李凤国 联系电话：13784490212技术负责：王福金 联系电话：18931344066安全保卫：郭振球 联系电话：13613356785五、机具及工装配置情况工装设备统计表序号工具名称自然状态数量备注1客货两用汽车1.5吨良好1台2电焊机良好6台3气割工具良好10套4气割跑车良好2台5千斤顶5-20吨良好10台6手钳良好若干7扳手良好若干8螺丝刀良好若干9大锤良好若干10锉刀（各规格）良好若干11錾削工具良好若干12手锯良好4把13台钳良好2台14刮刀（各规格）良好2套15滑轮（2-10吨）良好12套16绳索、吊具良好若干17电剪刀良好2套18风动扳手良好2套19风动砂轮机良好1台20电烙铁良好5把21丝锥、板牙（各规格）良好5套22手动葫芦（1-10吨）良好12台23手电钻、电锤良好4台24酒精喷灯良好2台25射钉枪良好2把26台钻良好1台27无齿锯良好6台28人字梯、单梯良好5套六、安全生产保证措施：1、参加施工人员熟知本工种安全技术操作规程，严格执行。2、起重工、焊工、电工必须持证上岗。3、进入现场必须佩带安全帽及防护用品，高空作业必须系、好安全带。交叉作业根据实际情况采取防护措施。4、安全员必须及时到现场检查、组织班前交底。5、动火证要提前办理，用电要办理用电申请。6、构件运输要有措施，不准违章作业。7、各种空洞四周加防护栏，夜间设红灯标志，有充足照明。8、起重机按规程使用。9、起重作业，构件吊装必须先试吊，无问题后方可起吊。并按规定使用吊装绳。10、电焊机要双线到位，电动工具绝缘良好。11、高空作业人员必须经检查合格后从事作业。12、现场用电专人负责。按规定使用电器设备。13、五级以上大风雨天气停止作业。七、质量保证措施：1、严格执行国家施工及验收规范、质量检验评定标准。2、坚持三检制落实质量管理办法，树立质量意识。3、明确职工岗位责任制，从项目经理到每一名管理人员都明确质量职责，标准。4、及时与业主联系对出现的问题及时解决。5、做好材料检查工作，未检验的材料不得进行施工。6、施工过程中做好质量检验评定，保证工程质量达到国家标准。7、及时整理技术资料，作到齐全完整。八、施工进度网络图附后。上托轮中部密封滑轨复位装置篦板侧板小轴链节铲料板结束耐热风机主引风机刮板机结束
