路灯施工组织设计.doc

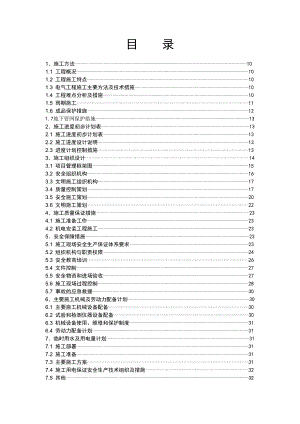

目 录1施工方法101.1 工程概况101.2 工程施工特点101.3 电气工程施工主要方法及技术措施101.4 工程难点分析及措施101.5 雨期施工111.6 成品保护措施121.7地下管网保护措施132施工进度初步计划表132.1 施工进度初步计划表132.2 施工进度设计说明132.3 进度计划控制措施133施工组织设计143.1 项目管理框架图153.2 安全组织机构163.3 文明施工组织机构173.4 质量控制策划173.5 安全施工策划203.6 文明施工策划224施工质量保证措施234.1 施工准备工作234.2 机电安装工程施工235安全保障措施235.1 施工现场安全生产保证体系要求235.2 组织机构与职责权限245.3 安全教育培训265.4 文件控制275.5 安全物资和进场验收275.6 施工现场过程控制285.7 事故的应急救援306主要施工机械及劳动力配备计划306.1 主要施工机械设备配备306.2 试验和检测仪器设备配备306.3 机械设备使用、维修和保护制度316.4 劳动力配备计划317临时用水及用电量计划317.1 施工部署317.2 施工准备317.3 主要施工方案317.4 施工用电保证安全生产技术组织及措施327.5 其他328文明施工措施328.1 文明施工保证体系328.2 文明施工具体措施329施工现场平面布置图339.1 总平面管理339.2 总平面布置图33附表一：拟投入本标段的主要施工设备表34附表二：拟配备本标段的试验和检测仪器设备表35附表三：劳动力计划表36附表四：计划开、竣工日期和施工进度网络图37附表五：施工总平面布置图38附表六：临时用地表391、施工方法1.1、工程概况：本条道路起自*终止*路。道路全长约2340m。机动车道为双道单向通行，中间有绿化带隔开，各标准机动车道宽为12m,机动车道外侧为非机动车道，有绿化带隔开，路灯设在绿化带上。根据道路照明规范要求，本条道路采用双侧对称布置灯具方式。 施工总工期预计为65天. 1.2工程施工特点：1.本工程为路灯安装工程，沿线已基本城市化；本工程采用全线照明方案。行车道照明标准为15LX。2.供电设计本项目沿线设立1处箱式变电站，采用380V/220V电源供电。供电系统采用集中动态方式，补偿后功率因数达到0.8以上。3.照明设计本路段全线照明系统包括：机动车道道路照明、非机动车道照明。1.3电气工程施工方法及技术措施：1.单臂路灯光源为高压钠灯，灯具安装高度为12米，IP等级不少于IP65，间距约30米，设置在人行道内侧边缘；路灯配电采用220V电源。各灯所接回路及相序详见照明平面图标注。2.照明线路采用VV22-1KV-5x25mm2电力电缆穿PE80管埋地敷设，过路段套SC100镀锌钢管保护，道路部分管线埋深要求管顶距地不少于0.8米。3.照明控制照明控制采用电子时间控制器实现手动和自动定时控制功能，是照明控制智能化，按时间设定方式进行控制。4.防雷接地系统本工程接地采用TN-S系统，路灯控制箱采用50x50x2500角钢做接地极，-40x4镀锌扁钢为连接母线。路灯接地干线采用12镀锌圆钢敷设在路灯电源底部，埋深0.7米。所有路灯均在灯杆基础底部埋设垂直接地极，并与接地干线相连接。并用12镀锌圆将垂直接地极与箱式变电站接地装置和各路灯灯杆作总等电位联结。要求接地电阻小于4欧，若实测达不到要求，应增加垂直接地极。本路段要求：电缆埋地长度要求2p1/2（p为当地土壤电阻率）。电源引入端应装避雷器，电缆金属外皮应与避雷器共用接地装置。所有照明箱、照明灯杆、金属框架均可靠接地。5.安装部位的施工程序：路灯安装工程全长2340m。根据图纸，线缆敷设详细深化设计。经建设、设计监理布控后，进行按合同规定订货，开箱，经建设监理单位查验合格后方可使用。工程开始，测量定位后在道路两侧绿化带下开挖电缆沟及控制箱、路灯基坑；穿管敷设电缆和路灯的安装工作。当土建部分的C25灯杆基础，C20非过路段电缆手井基础，C25过路段电缆手井基础，路面下预埋件均采用焊接，标高均验收合格，PE80保护管的埋设隐蔽验收与覆土验收均合格后，即开始道路两侧灯杆安装工作。这样就可有计划有组织的进行平行流水作业，达到圆满完成全部照明及供配电工程
