路基防排水专项施工方案修改.doc

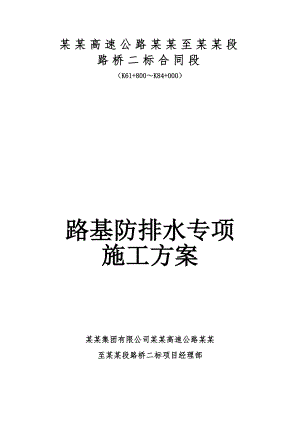

某某高速公路某某至某某段路桥二标合同段（K61+800K84+000）路基防排水专项施工方案某某集团有限公司某某高速公路某某至某某段路桥二标项目经理部目 录一、编制依据4二、气象条件4三、路基防护5四、路基排水64.1、排水沟64.1.1、施工方法74.1.2、施工工艺流程94.1.3、质量要求94.1.4、注意事项104.2、急流槽104.2.1、施工方法104.2.2、施工工艺流程124.2.3、质量控制134.2.4、施工注意事项14五、雨季施工及防排水的具体措施145.1防排水系统施工及防排水措施145.2路基土方施工及防排水措施15六、雨季应急预案176.1事故类型和危害程度分析176.2范围176.3应急处置基本原则176.4应急指挥机构186.5应急处置186.6救援应急物资的储备206.7恢复206.8注意事项216.9通讯联络方式21路基防排水专项施工方案为进一步改进和提高某某高速公路路桥二标路基边坡防护及防排水的工作质量，确保路基工程质量和施工进度，防止和减少路基施工生产安全事故，减少事故中人员伤亡和财产损失，提高预防事故的思路和方法，全面贯彻“安全第一，预防为主”的方针，最大程度地预防和减少损失，确保安全度汛，特编制此路基防排水专项施工方案一、编制依据1.某某高速公路某某至某某段两阶段施工图设计图纸（K61+800K84+000）。2.公路路基施工技术规范（JTG F10-2006）3.根据项目公司下发的【2014】55号文的相关要求。4.本公司投入本项目的施工技术力量和机械设备。二、气象条件项目区域属暖温带半湿润大陆性气候区，四季分明，气候温和，冷热干湿季节明显。春季干旱少雨多风沙，夏季炎热多雨时有涝，秋季常有晚秋旱，冬期严寒干燥雨雪较少。年平均气温为12.713.2；年平均降雨量559.4594.0mm；年平均风速3.23.7m/s；年平均相对湿度66%，降雨多集中在7月至8月；一般在11月下旬开始冻结，次年3月中旬解冻，最大冻土深度47cm。路线范围内地表水系及地下水均较发育，主要存在的地表水系及地下水类型如下:地表水:地表水主要为小运河、裕民渠、戴颜分干渠、王康干渠、德王河、黄杨分干渠、德王河东支等人工河流，78月份为丰水期；地下水丰富，一般在地表下3-6m可见水，上层滞水，主要赋存于沿线浅表填筑土、种植土； 三、路基防护路基防护与加固，是防治路基病害，保证路基稳定，改善环境景观，保护生态平衡和防止水土流失的重要措施，本合同段以植被防护为主，圬工防护为辅，以增强道路美观，美化环境。本标段路基边坡防护类型主要包括：植草护坡、预制混凝土拱形骨架护坡、护脚等。根据设计图纸要求：当路堤填高H4.0m时，采用植草防护；当路堤填土H4.0m时，采用预制混凝土拱形骨架内撒播草籽防护；1、预制混凝土拱形骨架护坡：首先进行路基防护坡脚及坡顶的施工测量放样工作，然后人工挖掘片石拱形网格沟槽。路基防护按照设计坡比放线、开挖和砌筑，开挖时防止出现较大超、欠挖现象。将预制好的C20混凝土块搬运至制定位置，上下层预制块接缝相互错开且错缝距离不小于8cm,杜绝通缝、瞎缝等质量通病。施工时采取挂线作业，保证坡面平顺。骨架内植草时，在路基边坡上撒草籽，然后撒土进行覆盖，最后用扫帚将覆盖的土扫平。施工完毕后，要定期洒水，在草籽发芽且根系充分发育并完全固定于边坡土之前需保持土体湿润。2、沿线K74+600-K74+791段左右侧均设置护脚，护脚采用M7.5浆砌片石砌筑，片石强度等级不小于MU30。护脚应分段砌筑，每段长度10-15m，两段间设置伸缩缝，缝宽2cm，缝内填塞沥青麻絮。沿墙高和墙长均设置泄水孔，沿墙长每隔2-3m交错布置，沿墙高设置一排泄水孔，应高出地面线或常水位30cm。护脚基础应置于坚实的土层上，若地基承载力不满足要求，需采用换填砂砾（碎石）换填处理。基坑开挖后，回填土的压实度不小于90%。基坑开挖前应复核地面线，若与实际地形不符，应及时调整护脚墙高或墙长。四、路基排水施工前先校核设计排水系统是否完善合理，必要时予以修改或补充并报监理工程师批准。采用人工配合挖机开挖基槽，处理好不良地基，放样挂线，大面整体控制，分层、分段砌筑，分层填筑。水工程主要有排水沟、急流槽等。各施工要求如下：4.1、排水沟排水沟采用2种形式，即土质沟（植草护坡）和水泥混凝土预制沟。断面形式均为梯形，底宽50cm，深度50cm，内外侧边边坡坡率均采用1：1。一般情况下采用土质沟，当土质沟的泄水能力或防冲刷能力不满足要求时，采用预制砼排水沟；路线经过地方沟渠时，可以将护坡道拓宽至3米后利用改移的沟渠作为路基排水沟。排水沟铺砌施工前需将两侧及底面夯实，排水沟每10-15m设一道1cm的伸缩缝，伸缩缝内填充沥青麻絮。水泥混凝土预制块采用C20混凝土，预制块勾缝采用M7.5水泥砂浆。排水沟与沿线被交道路、灌溉渠交叉时，设置混凝土盖板涵。排水沟出水口受地形限制落差较大时，设置急流槽引导水流。对于路基长段落无排水出口的路段，在路侧10m外设置蒸发池，蒸发池底面尺寸为10×10m的正方形，深度为2.5m。蒸发池周围应设置隔离栅，防止人畜进入。小运河为规划南水北调河道，小运河附近设置油水分离池，处理污水。4.1.1、施工方法（1）、测量放样排水沟工程采用分段施工，分段放样。根据路基中线及护坡道高程放出两侧坡角线，然后放出排水沟中线，再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出。通过沟底高程、沟底纵坡确定开挖深度。线位设好以后请监理工程师检测，符合要求后再进行下道工序。（2）、基坑开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖，自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底2030cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。基坑沟底采用平板振动夯振击密实。开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序。（3）、土质沟施工在修整工作完成之后，进行边沟植草，采用客土喷播。喷播1-2天后开始养护，养护初期应让坡面保持湿润状态，初期养护时间为45-60天，以每天浇水为主，早晚各一次，早晨养护时间应在10点以前完成，晚上养护在下午4点后开始，避免在强烈阳光下进行喷水养护，以免造成生理性缺水和诱发病虫害。待草长到10cm以上时靠自然降水，但如果连续高温干旱时间超过5天，应安排浇水。初期注意拔除杂草；后期在开春和入冬前视草的长势进行施肥。（4）、水泥混凝土预制沟预制预制块由预制厂统一预制，型号为A砼预制块，采用C20砼。安装：a、先按照技术要求开挖合格，铺砌前将两侧及底面夯实，经现场工程师和监理工程师验收后，进行安装。b、两侧及底均采用5cm厚砂砾垫层，垫层施工完成后开始安装预制块，预制块勾缝采用M7.5水泥砂浆。c、预制块安装应该整齐美观，每10-15米设置1cm沉降缝一道并用沥青麻筋填实，沉降缝要整齐垂直，上下贯通。 d、预制块坚实牢固，勾缝平顺，无脱落现场。4.1.2、施工工艺流程预制排水沟施工工艺框图不合格合格监理检查合格合格监理检查不合格验 收养 生勾缝抹面预制块安装开挖基础施工放样预制块预制原材料取样试验4.1.3、质量要求1、土质排水沟基本要求：土质边沟必须平整、坚实、稳定，严禁贴坡。沟底应平顺整齐，不得有松散土和其他杂物，排水畅通。2、外观鉴定沟底无明显凹凸不平或阻水现象。 3、检查项目4.1.4、注意事项1、排水沟必须分段施工，分段成型。在雨季，为使基坑免遭雨水浸泡，严禁长段开挖，且做好防排水设施。2、排水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌。 3、若现场地形有变化，经现场监理工程师同意的情况下根据现场情况另行设置。4、砂浆拌和时须采用模板或雨布放置在出浆口，水泥、砂、石等原材料须放置在模板或雨布上。4.2、急流槽排水沟出水口受地形限制落差较大时，或者在排水沟与沟渠衔接处，设置急流槽引导水流。急流槽过长时应分段修筑，每段长度不宜超过10m。急流槽采用M7.5浆砌片石砌筑，槽身下设置10cm厚的C15砼垫层。在急流槽分段间及转折处均设置伸缩缝，缝宽2cm，并用沥青麻筋填塞。急流槽应设在稳定土层上，每隔2-2.5m设一处防滑平台，进水口部分设2m长的过渡段。4.2.1、施工方法 （1）、测量放线首先按照设计要求，放出急流槽位置，确保排水畅通，如与实际情况不符，应提请设计院进行变更。（2）、基槽开挖a、基槽采用人工开挖。基坑槽的部位尺寸、形状埋置深度均按设计要求进行施工，并与设计的排水沟、截水沟等顺接。b、开挖后的基底应整平夯实。c、基坑挖至设计要求深度后不得长时间暴露，扰动，基坑开挖完成后，应放线复验，确认位置无误并经监理工程师签认后，方可进行急流槽施工。（3）、浆砌片石护脚墙砌筑1）砂浆拌制a、浆砌片石采用机械搅拌，投料顺序应先倒砂、水泥，最后加水。搅拌时间宜为35min，不得少于90s。砂浆稠度应控制在50mm70mm。b、砂浆配制应采用质量比，砂浆应随拌随用，保持适宜的稠度，一般宜在34h内使用完毕，气温超过30时，宜在23h内使用完毕。发生离析、泌水的砂浆，砌筑前应重新拌和，已凝结的砂浆不得使用。c、砂浆试块：每工作台班需制作立方体试块2组(6块)，如砂浆配合比变化时，应相应制作试块。2）急流槽砌筑a、放线：采用全站仪控制线，并根据测量放样控制点，保证急流槽与排水顺接b、 砌筑前，先进行拉线，确保砌筑直线段线形直顺，并要求与天然地面配合，设置于稳定的土层上。上游进水部分过度应按照设计要求，采用圆滑曲线过度，急流槽较长时采用分段砌筑的办法，每段长度为10m，接头处设置沥青麻絮伸缩缝，缝宽2cm。c、砌筑时，石块间较大的空隙应先填塞砂浆，后用碎石块嵌塞，不得采用先摆碎石块，后塞砂浆或干填碎石块方法。d、灰缝厚度为20mm,砂浆应饱满，石块间不得有相互接触现象。e、 砌筑前应将石料表面泥垢清扫干净，并用水湿润。砌筑时必须两面立杆挂线或样板挂线，保证砌体各部尺寸符合设计要求，浆砌石底面应卧浆铺砌，立缝填浆补实，不得有空隙和立缝贯通现象。砌筑工作中断时，可将砌好的石层孔隙用砂浆填满，再砌时表面要仔细清扫干净、洒水湿润。工作段的分段位置设置在沉降缝处，各段水平缝应一致，急流槽的槽底与消力池不需要抹光，应做成粗糙面，并嵌入10cm*10cm的坚硬小石块，用以消能和减缓流速。f、砌筑完成后，在护角墙顶采用M10号水泥砂浆抹面2cm。g、 施工完成后，按照要求进行勾缝，勾缝采用凹缝，勾缝后要及时进行养生，养生时间不少于7天。4.2.2、施工工艺流程急流槽施工工艺流程图 测量放样 平面尺寸、标高检测沟槽开
