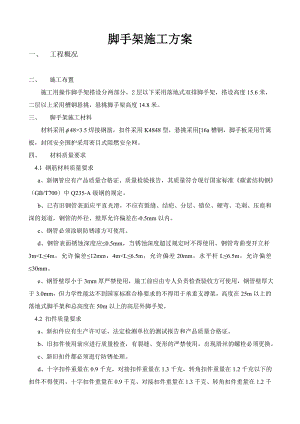

脚手架施工方案一、 工程概况二、 施工布置 施工用操作脚手架搭设分两部分，2层以下采用落地式双排脚手架，搭设高度15.6米，二层以上采用槽钢悬挑，悬挑脚手架高度14.8米。三、 脚手架施工材料 材料采用48×3.5焊接钢筋，扣件采用K4848型，悬挑采用16a槽钢，脚手板采用竹篱板，封闭安全围护采用密目式阻燃安全网。四、 材料质量要求 4.1 钢筋材料质量要求 a、新钢管应有产品质量合格证、质量检验报告，其质量符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。 b、已有旧钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管的外径、壁厚允许偏差在-0.5mm以内。 c、钢管必须涂刷防锈漆方可使用。 d、钢管表面锈蚀深度应0.5mm，当锈蚀深度超过规定时不得使用。钢管弯曲变开立杆3m<L4m，允许偏差12mm；4m<L6.5m，允许偏差20mm，水平杆L6.5m，允许偏差30mm。 e、钢管壁厚小于3mm厚严禁使用，施工前应由专人负责检查验收方可使用，钢管壁厚大于3.0mm，但力学性能达不到国家标准合格要求的不得用于承重支撑架，高度在25m以上的落地式脚手架和总高度在50m以上的高层外脚手架。 4.2 扣件质量要求 a、新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证。 b、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。 c、新旧扣件都必须进行防锈处理。 d、十字扣件重量在0.9千克，对接扣件重量在1.3千克，转角扣件重量在1.2千克以下的扣件不得使用。十字扣件重量在0.9千克、对接扣件重量在1.3千克、转角扣件重量在1.2千克以上的扣件，但力学性能达不到国家标准合格要求的扣件不得使用。 4.3 脚手板质量要求 a、竹笆脚手板、竹串脚手板的材料宜采用由毛竹或楠竹制作的竹串片竹笆板，若立杆内侧采用木跳板时厚度不得小于50mm。 b、竹串片、竹笆板使用前应认真检查，符合要求后方可使用，如果竹串片、竹笆松散、腐烂破旧一律不得使用。五、落地式双排脚手架设计计算 5.1 搭设尺寸设计 落地式双排脚手架应考虑外装饰幕墙使用，内立杆离墙或平台沿口间距为450mm，立杆横距800mm，立杆纵距1500mm，步距1800mm，外侧设连续剪力撑，连墙杆按楼层间隔4500mm拉结设置，转角部位4500mm范围内全拉接。 5.2 荷载计算 5.2.1 计算单元结构自重a、立杆 2×1.8×38.4=138N （38.4N/m）b、大横杆 5×1.5×38.4=288N c、小横杆 1.4×38.4=54Nd、剪刀撑 ×38.4=90Ne、扣件 15×8=120Nf、安全网 1.8×1.5×2.8=8Ng、竹篱板 0.8×1.5×100=120N 合计 NGK=NG1K+NG2K=570+248=818N 5.2.2 活荷载 活荷载按3KN/m2计算（活荷载按二层取值） NQK=3000×0.8×1.5×2=3600N×2=7200N 5.2.3 荷载计算 按9步架计算荷载（h=9步）组合风荷载： N=1.2 NGKh+0.85 ×1.4 NQK =1.2×818×9+0.85×1.4×7200 =17402N=17.402KN单根立杆轴向力N/2=17.402/2=8.701KN 5.2.3 组合风荷载搭设高度计算 a、作用于脚手架上的水平风荷载标准值 WK=0.7 式中：=1.3×0.089=0.1157 =1.064 W0=0.6KN/m2WK=0.7=0.7×1.064×0.1157×0.6 =0.052KN/m2 b、由风荷载设计值产生的立杆段弯矩MW MW= =0.85×1.4×0.052×1.5×1.82/10=0.03KNm MWK=c、立杆计算长度 l0=1.155×1.5×1.8=3.12m 查表搭设高度：HS= = =32.75m H=>15.6m （搭设高度满足要求） 5.4 连墙体计算：（取楼层最大高度6m）NLW=1.4WKAW=1.4×0.052×4.5×6=1.966KNNL=NLW+5=1.966+5=6.966KN<8.0KN/扣（连墙件扣件抗滑力满足要求） 5.5 地基承载力计算由地质勘察报告提供，表土粘土层地基土承载力标准值fK=80Kpaa、 地基承载力设计值 fg=Kcfgk=0.4×80=32KN/m2 A=1.50×0.80=1.2m2 <fg=32KN/m2（地基承载力满足要求）六、悬挑脚手架计算 6.1 悬挑脚手架尺寸设计（楼层高度4.5m） 悬挑脚手架尺寸为内立杆离墙或平台沿口300mm，立杆横距800mm，立杆纵距1500mm，按上部最大悬挑高度15m计算（按9步计算）。 6.2 材料相关参数a、按钢管48×3.0计算 A=424mm2 i=15.9mm I=107400mm4 w=4490mm3 b、16a槽钢： A=2196mm2 I=8660000mm4 w=108000mm3 E=2.06×105 6.3 荷载计算 a、立杆 2×15×38.4=1.152KN b、大横杆 9×5×1.5×38.4=2.592KN c、小横杆 1.4×9×38.4=0.484KNd、剪刀撑 9×2.34×38.4=0.809KNe、扣件 (9×4+3×3+9×2)×13.2=0.832KNf、竹脚板 1.5×1.0×9×140=1.89KNg、竹跳板 5×0.3×1.5×140=0.315KNh、挡板 5×0.18×1.5×140=0.189KNi、密目安全网： 1.5×15×13.5=0.304KN 6.4 结构验算荷载组合值（活荷载按一层3KN/m2） N=1.2×（ =1.2×(5.037+3.53)+1.4×0.8×1.5×3=15.32KN 单立杆=计算简图： 16a槽钢强度验算 Mmax=P（a+l）+1.2×q槽钢（L+100）2 =7.66×（0.3+1.35）+ =13.065KNm =<215N/mm2（强度满足要求） f= = =3.521+0.242 =3.763mm>=7.25mmb、 约束支座钢筋锚环强度验算（16锚环）RA=8154/(2×201)=20.28N/mm2小于吊环控制应力50N/mm2，所以安全 6.5 阳台及转角处悬挑梁计算 P=P1=P2=P3=8.779KNtg=59°a、钢丝绳强度验算（容许破断拉力138.5KN） RB= RC= =24.142KN T= 钢丝绳之间荷载不均匀系数=0.85（对6×19钢丝） 钢丝绳使用安全系数K1=3.5 由公式Tmaxapg/K1知钢丝绳的破断拉力总和Pg满足于 PgTmaxK1/a=28.16×3.5/0.85=115.95KN 而6×19、15.5钢丝绳Pg=138.5KN>115.95KN（满足安全要求） 要求卡环与钢丝绳配套使用。 b、锚环强度验算（采用20钢筋锚入深度600mm） =44.84N/mm2小于吊环控制应力50N/mm2，所以安全。七、附墙三角钢支撑计算 7.1 材料采用 16a槽钢，s=10mm厚A3钢板，16钢筋。 7.2 计算简图 tg ° SBC=1697mm 7.3槽钢强度、刚度验算 RA=Pa(3-2)/2L 式中： =8.779×1050×(3-0.72)/2×1500 =7.712KN RB=Pb2(3-+N/2 式中： =8.779×4502×(3-0.3)/2×15002+8.779 =9.846KN Mmax=Pab2(3- = =1.12KN.m <205N/mm2（强度满足要求） f=RB(3l2a-a3)-3Pb2a/6EI =9846(3×15002×1050-10503)-3×8779×4502×1050/6×2.06×105×8660000 =4.93mm< FB-C=RB/sin=9846/sin45=6.962KN 7.4 BC压杆稳定性计算 式中： l0=查b类表载面： =3.369N/mm2<205N/mm2（满足要求） 7.5 埋件计算：（埋件采用s=8mm厚A3钢板，尺寸300 ×150，锚筋采用616钢筋） a、焊缝计算ftw <160N/mm2(焊缝安全) b、承受剪切荷载的预埋件计算：（取K=1.8，） kivi(As1+As2+As3)fsv 1.8×7712=13881.6N<1.0×(6×201) ×115=138690N (满足安全要求) c、承受轴心压剪荷载的埋件计算：（取K=1.8， ） KFj 1.8×15761< 28.37KN<(满足要求) d、锚筋拉力计算 F=n= F>KFj=28.37KN(满足要求)八、脚手架搭设 8.1 落地双排脚手架搭设1）本工程大部分脚手架落在落在地基土上，支撑在地基土上需浇捣10cm厚C20混凝土垫层，且回填地基土需分层夯实，并且有足够的强度保证脚手架的稳
