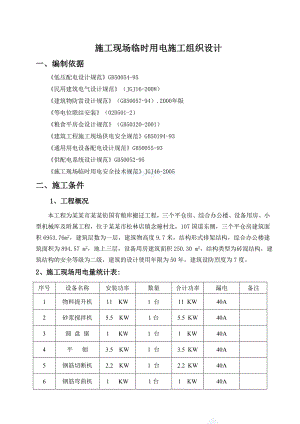

粮库搬迁工程施工现场临时用电施工组织设计河北.doc

施工现场临时用电施工组织设计一、编制依据低压配电设计规范GB50054-95 民用建筑电气设计规范（JGJ16-2008）建筑物防雷设计规范（GB50057-94）.2000年版等电位联结安装（02D501-2）粮食平房仓设计规范（GB50320-2001）建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-93 供配电系统设计规范GB50052-95 施工现场临时用电安全技术规范JGJ46-2005 二、施工条件 1、工程概况本工程为某某市某某街国有粮库搬迁工程，三个平仓房、综合办公楼、设备用房、小型机械库及附属工程，位于某某市松林店镇念曈村北，107国道东侧，三个平仓房建筑面积6953.76m2，建筑层数为一层，建筑物高度9.7米，结构形式排架结构，综合办公楼建筑面积为894.57 m2，地上三层，设备用房建筑面积250.30 m2，结构类型为砖混结构，建筑结构的安全等级为二级，建筑的设计使用年限为50年，建筑设防烈度为7度。2、施工现场用电量统计表:序号设备名称安装功率数量合计功率漏电备注1物料提升机11 KW1 台11 KW40A2砂浆搅拌机5.5 KW1台5.5 KW40A3圆 盘 锯1 KW1 台1 KW40A4平 刨3.5 KW1 台3.5 KW40A5钢筋切断机2.2 KW1 台2.2 KW40A6钢筋弯曲机1 KW1台1 KW40A7钢筋调直机5.5 KW1台5.5 KW40A8电 焊 机11 KW1台11 KW40A9砂 轮 锯1.5 KW1 台1.5 KW15A10插入式振捣棒1.5 KW4 台6 KW15A11平板式振捣器1.5 KW1 台1.5 KW15A12蛙式打夯机3.5 KW1 台3.5 KW40A13照 明3.8 KW3.8 KW40A合计52.5 KW57KW三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。 (4)按照JGJ46-2005规定制定施工组织设计，其综合接地电阻R0.5。 2、确定用电负荷: (1)物料提升机（提供取值出处） Kx = 0.80（0.3） Cos = 0.60（0.7） tg = 1.33（1.02） 将Jc =40%统一换算到Jc1 =25%的额定容量（根据？） Pe = n×(Jc/Jc1) 1/2×Pn =1×(0.40/0.25)1/2×11.00 = 20 kW（13.9 KW） Pjs = Kx×Pe =0.80×20 =16.16kW (2)350搅拌机 Kx = 0.70 Cos = 0.68 tg = 1.08 Pjs = 0.70×15.00 = 10.5 kW (3)钢筋切断机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.70×14.00 = 9.80 kW (4)钢筋调直机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.70×12.00 =8.40 kW (5)钢筋弯曲机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.70×6= 4.2 kW (6)交流电弧焊机 Kx = 0.35 Cos = 0.40 tg = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =1×(0.50/1.00)1/2×120.00 = 60.00 kW Pjs = Kx×Pe =0.35×60.00 = 21kW (7)木工圆据机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.70×5.00 = 3.50 kW(8)木工平刨机 Kx = 0.70 Cos = 0.70 tg = 1.02 Pjs = 0.70×8.00 = 5.60 kW(9)总的计算负荷计算，总箱同期系数取 Kx = 0.90 总的有功功率Pjs = Kx×Pjs = 0.90×(56.16+10.50+9.80+8.4.+4.20+21.00+3.50+5.60) = 167.24kVA 总的无功功率（Qjs= Pjs×tg） Qjs = Kx×Qjs =0.90×(18.72+4.15+2.14+2.75+0.86+11.91+0.92+2.45) = 43.9 kVA 总的视在功率 Sjs = (Pjs2+Qjs2)1/2 = (167.242+43.92)1/2 = 115.88 kVA 总的计算电流计算 Ijs = Sjs/(1.732×Ue) = 115.88/(1.732×0.38) = 176.06 A 3、选择变压器: 根据计算的总的视在功率选择SL7-250/10型三相电力变压器，它的容量为250.00kVA>260.00kVA能够满足使用要求，其高压侧电压为10kV同施工现场外的高压架空线路的电压级别一致。 4、选择总箱的进线截面及进线开关: (1)选择导线截面：上面已经计算出总计算电流Ijs = 176.06A，查表得室外架空线路40 °C时铝芯塑料绝缘导线BLV-4×50+1×25，其安全载流量为102.77A，能够满足使用要求。由于由供电箱至动力总箱距离短，可不校核电压降的选择。 (2)选择总进线开关：DZ20-200/3 ，其脱扣器整定电流值为Ir = 180.00A。 (3)选择总箱中漏电保护器：DZ10L-200/3 。 5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)1号分箱进线及进线开关的选择 i)计算电流 Kx = 0.35，Cos = 0.900 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×63.00/(1.732×0.38×0.90) = 37.22 ii)选择导线 选择BLV-4×16+1×10 ，穿焊接钢管时其安全载流量为70.84A。 iii)选择电气设备 选择分配箱进线开关为DZ5-50/3 ，其脱扣器整定电流值为Ir = 40.00A。 (2)1号干线导线截面及出线开关的选择 i)选择导线截面按导线安全载流量： 按导线安全载流量： Kx = 0.35 ，Cos = 0.90 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.35×63.00/(1.732×0.38×0.90) = 37.22 A 按允许电压降： S = Kx×(P×L)/CU = 0.35×63.00×100.00/(46.3×5) = 9.52 mm2 选择BLV-4×16+1×10 ，穿焊接钢管时其安全载流量为70.84A。 ii)选择出线开关 1号干线出线开关选择DZ5-50/3 ，其脱扣器整定电流值为Ir =40.00A。6、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铝塑料绝缘导线穿焊接钢管敷设，由于这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。 (1)350搅拌机开关箱至350搅拌机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.70 Cos = 0.68 tg = 1.08 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.70×5.50/(1.732×0.38×0.68) = 24.24A ii)选择导线 选择BLV-4×10+1×6 ，穿焊接钢管时其安全载流量为34.79A。 iii)选择电气设备 选择开关箱内开关为DZ5-32/3 ，其脱扣器整定电流值为Ir = 26.00A。 漏电保护器为 DZ10L-100/3。 (2)钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×7.00/(1.732×0.38×0.70) = 4.56 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-5其最大熔体电流为 IRD = 5.00A，可根 据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (3)钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择: i)计算电流 Kx = 0.30 Cos = 0.70 tg = 1.02 Ijs = Kx×Pe/(1.732×Ue×Cos) = 0.30×9.00/(1.732×0.38×0.70) = 5.86 ii)选择导线 选择BLV-4×2.5+1×1.5 ，穿焊接钢管时其安全载流量为14.23A。 iii)选择电气设备 选择开关箱内开关为Hk1-15/3 ，熔断器RC1A-10其最大熔体电流为 IRD = 10.00A，可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 DZ10L-100/3。 (4)钢筋弯曲机开关箱至钢筋
