牡丹江铁路货物出棚户区改造工程B2楼电力施工组织设计.doc

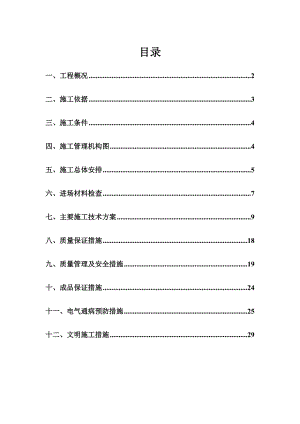

目录一、工程概况2二、施工依据3三、施工条件4四、施工管理机构图4五、施工总体安排5六、进场材料检查7七、主要施工技术方案9八、质量保证措施18九、质量管理及安全措施19十、成品保证措施24十一、电气通病预防措施25十二、文明施工措施29一、工程概况工程名称：某某铁路货物处棚户区改造工程B2#楼建设单位：某某铁路房建置业集团有限公司设计单位：某某市建筑设计研究院有限责任公司监理单位：某某中铁监理有限责任公司施工单位：某某集团第六工程有限公司电气工程综合说明：本工程包括低压配电系统、照明系统、防雷接地系统和电气消防系统。1、变配电系统11本工程属于一类普通高层住宅建筑。二级负荷：消防电梯、送风机、公共照明及应急照明；三级负荷：除二级负荷外的其他负荷。12低压配电系统采用树干式与放射式结合的方式，动力负荷采用放射式供电，住宅用电采用放射式供电。消防、送风机、污水泵及公共照明等消防负荷采用双电源末端互投。13本工程配电系统采用TN-C-S接地方式，为保证二级负荷的供电可靠性，主电源由一路10KV高压电源供电，备用电源引自室外柴油发电机组，二级负荷均采用双电源供电，并在最末一级配电箱处设置自动切换装置，三级负荷采用低压220/380V，50Hz单电源供电。2、防雷保护和接地本工程防雷等级为三类。建筑的防雷装置满足防直击雷、防雷雷电波的侵入，并设置总等电位联结。21、接闪器：在屋顶采用10镀锌圆钢作避雷带，沿女儿墙四周明敷或保温层暗敷。引下线：利用建筑物钢筋混凝土柱子内两根16以上主筋通长焊接、绑扎作为引下线，间距不大于25m，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋内的两根主筋焊接。22为防止侧向雷击，从三层开始，每三层设均压环。均压环均与该层外墙上的所有金属窗、构件、引下线连接；玻璃幕墙或外挂石材的预埋件及龙骨的上下端均应与防雷引下线焊接。均压环利用圈梁内两根16以上主筋通长焊接、绑扎形成。23接地极：接地极为建筑桩基以及地梁做接地装置，接地电阻不应大于1欧，如大于1欧，必须补打接地极，以现场实测为准。二、施工依据1）设计院提供并经图纸会审后确定的施工图纸。2）经建设单位和设计院审定的变更图纸和变更通知单。3）根据国家现行的施工验收规范和质量验评标准及相关的施工安装图集。6）电气装置安装工程电气照明装置施工及验收规范（GB50259-96）7）电气装置安装工程旋转电机施工及验收规范（GB50170-92）8）电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171-92）9）电气装置安装工程接地装置施工及验收规范（GB50169-92）10）电气装置安装工程电缆线路施工及验收规范（GB50168-92）11）电气装置安装工程1kV及以下配线工程施工及验收规范（GB50258-96）12）建筑安装工程质量检验评定统一标准（GBJ30088）13）建筑工程质量检验评定标准（GBJ301-88）14）电气装置安装工程电气设备交接试验标准（GB50150-91）15）建筑电气安装工程质量检验评定标准（GBJ303-88）三、施工条件本工程三通一平已具备，施工用水、用电已具备，安装工程所需的机具、劳力已有保证，材料供货渠道已落实，施工管理机构已确定，施工条件已经具备。四、施工管理机构图项目经理技术负责人技术负责人工程部安质部财务部计划部物质部施 工 班 组五、施工总体安排1.工程特点本工程系住宅，内部设施完善、技术含量高、安装施工均须达到高质量、以保证使用的可靠性、安全性以整体的美观与协调。2、本工程的工作量分布特点1)、电气套管均暗敷设在剪力墙、砖墙、楼板中，普通生活用电采用阻燃半硬质塑料管，公共照明、应急照明等二级负荷采用镀锌钢管。管道暗敷设随土建施工进度自由安排，施工贯穿整个工程中。2)、鉴于开关、插座、灯具易损不坏、玷污特点、安装工程量主要集中在施工完毕前的、二个月内进行、对尚未安装器具、应预留适当长度的电线以备以后安装3、施工安排1)技术管理及质量监督：在项目部下将设立电气专项技术及施工小组以及项目部专职质检员、此责任小组的工作活动贯穿整个工程的施工过程、以保障施工管理的连续性及准确性。在施工管理过程中将采用规范化内部管理系统,做到资料管理、系统文件管理、内业管理的系统化、程序化、以保障工作的准确有序性以及不受人的为因素的人干扰。遵守持证在岗制度三级质量管理。2）、预埋工作的安排：本工程的预埋分布较广，工作持续性长，需要配合土建进行逐层跟踪施工。暗配管是本工程重中之重，只有暗埋管做得好，安装才能做得好。因本工程系统多，配管量大，暗配管多。如做不好，必影响后期安装的顺利进行。因此安排足够的劳动力进行及时、有效的预埋工作，同时应紧密配合监理单位及甲方做好暗埋部分的隐蔽工程验收工作。3）、主体施工安排对工程主体的施工是整个配电工程施工的高峰期，这时采用调入充沛的人力及物力对主体进行高速全面施工，先进行桥架的施工，然后全面敷设电缆及电线，使配电主体工程在较集中的时间段内施工完毕。使工程质量稳定性有较高的保障。4、施工流程施工准备材料进场及检验主体施工阶段的电气预留预埋电气配管支、吊架预制安装配电箱安装桥架敷设管内穿线电缆敷设基础槽钢制作安装低压开关柜安装电机检查接线照明器具安装防雷接地电气调试接导线包扎线路检查绝缘摇测整个大楼施工，我们将划分为六个阶段进行施工，具体计划见下表。施工中可根据实际情况在不同区域交叉组织。阶段名称工作内容准备阶段项目机构设置、项目管理制度建立、临时设施布置、图纸会审、施工计划和施工方案编制、深化设计。预留预埋阶段与结构、装饰配合，完成墙体或楼板洞预留和管、盒、接线箱预埋。主干施工阶段桥架、电缆、电线管、接线箱、电线电缆、等大量安装工程工作量。设备安装阶段各配电室、电井内电气设备按计划吊运安装。配合阶段与装饰及其它专业配合完成灯具、开关、插座等的安装。调试验收阶段对设备进行调试试验，接受管理机构的验收六、进场材料检查由于本工程规模较大，除设立工地现场办公室外，还设立一个工地临时仓库，以便对进入工地的材料设备进行妥善保管，以保障进场安装的材料设备经过严格的进仓检验1、对电源柜照明配电箱应检查：A、查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品应有许可证编号和安全认证标志，不间段电源箱柜应有出场试验记录。B、外观检查及开箱检查：有铭牌，柜内元器件无损伤丢失，接线无脱落脱焊，连接各种电气元件的导线应整理规范整齐层次分明，线色分明无混乱。箱体内清洁无杂质，汕漆层完整，箱体无明显碰撞凹陷。2、对电线、电缆导管应作如下检查：A、按每次进场的导管检查合格证或质量证明文件。B、外观检查：钢导管无压扁裂缝内壁光滑。非镀锌钢管无严重锈蚀，镀锌钢导管镀锌层覆盖完整，表面无锈蚀锈斑、绝缘导管及配件无碎裂、表面无明显划痕，并有明显阴燃标记和制造厂标。C、按制造标准现场抽样检测导管的管径壁厚及均匀度。3、对型钢及镀锌圆钢的检查：A、应按批检查合格证或质量证明文件。B、应对型钢的各种规格尺寸（宽、高、厚）和镀锌圆钢的直径进行尺量检查，应检查型钢和圆钢是否有严重扭曲变形，型钢表面应无严重锈蚀，镀锌圆钢表面应锌层完整均匀无锈蚀现象。4、电线、电缆应检查如下内容：、A、按批检查合格证，合格证有生产许可证编号，产品有安全认证标志和电工产品认证证明，应有检测报告等文件。B、外观检查：包装完好，抽检的电线绝缘层完整无损、厚度均匀，电缆无压扁、扭曲、铠装不松卷、耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。C、按制造标准：现场抽样测绝缘层厚度和圆形线芯的直径；线芯直径误差不小于称直径的1%。5、照明灯具及附件应符合如下规定：A、查验合格证及随带的技术文件。B、外观检查：灯具涂层完整，无损伤、无划痕、附件齐全。防爆灯具铭牌上应有防爆标志和防爆合格证，普通灯具有安全认证标志。C、内部检查：灯具内部各种附件、配件应固定牢固，接线牢固、线色标识分明。不应有配件或接线脱落等现象。6、对开关、插座、接线合的检查：A、查验合格证，防爆产品有防爆标志和防爆合格证号。实行安全认证制度的产品有安全标志。B、外观检查：开关、插座的面板应包装完整，面板和接线盒盒体完整、无破裂、零件齐全、表面无划痕。七、主要施工技术方案本次施工将主要依据建筑电气工程施工质量验收规范GB50303-2002；建筑工程施工质量验收统一标准GB50300-2001建筑电气安装工程质量检验评定标准GBJ303-88自动化仪表安装工程质量检验评定标CBJ131-90及相关设计规范和某某省地方标准施工。1、预留预埋及管路敷设预留预埋是建筑安装工程重要而关键的一环，要依赖于土建进度一从基础到主体封顶砌体结束，其预埋不仅直接影响安装工程的质量和进度及有关安装方案的顺利进行。而且也关系到土建工程的工程质量和进度。因此强调预埋管路附设走向、位置、标高必须正确，系统完整，规格符合设计要求，不得漏埋、错埋，更不任意破坏结构强度。现绕筑中预埋管线应在土建底板盘绑扎之后，附加筋绑扎之前进行暗配管路为敷设的原则，不要求横平竖直，只要求管路短，变头少，以便于穿线。暗配管路的施工程序是：1）、必须保证电线、电缆导管符合规范要求。并进场报验、防腐清楚经检查确认，才能进行配管。2）、现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋绑扎敷设且经检查确认，才能绑扎上层钢筋。3）、被隐蔽的导管在隐蔽前检查合格，才能隐蔽。4）、绝缘HPC管施工主要工艺：A、管口应干燥、光滑；管与管、管与盒（箱）等器件应采用插入法连接，连接处的结合面应涂专用胶合剂、接口应牢固密封、并应符合下列要求：a、管与管之间采用套管胶粘连接时，套管长度应为管外径的1.5-3倍，管与管的对口处应处于套管中心。b、管与器具（件）连接时，插入深度宜为管外径的1.1-1.8倍。c、采用套管连接、应用专用粘接剂、粘接表面应用干净的棉纱或布条擦拭干净。在接口处均匀刷一层胶水后插入、保持15秒不动，使之粘接牢固。B、HPC管在砖墙上剔槽敷高时、应采用强度不于C10的水泥沙桨抹面保护，保护层厚度不少15mm。当HPC管超过五根并列墙内敷设时，应增设横向钢筋，以防墙体空鼓。2、配电箱安装配电箱安装前应熟悉图纸，全面收集有关产品样本和标准图集，了解各种配电箱的形体结构，安装尺寸，安装方法考虑支进出线方式及检修，操作等情况，根据设计指定安装部位的建筑结构选择符合规范要求的安装方案。安装前必须对到货配电箱进行下列检查：1）产品须有合格证、型号、规格及电压等级符合设计要求。2）漆面应完整，无损伤，尺寸正确无变形，颜色均匀无杂色。3）母线标志颜色清楚，装有器件的可开启箱门、柜门应有软铜与接地装置相接作保护作用。本工程配电安装多为嵌入式安装且均为砖墙上安装，在土建砌墙前一定要根据箱体尺寸预留好孔洞，并根据箱体敲落孔整理好进出线，管路要求所安装的配电箱面板四周四缘，应紧贴墙面，接地可靠，高度统一，配电箱水平、垂直度偏差应符合规范要求。3、线路敷设（1）本工程配线主要有采用电缆和铜芯塑料线在桥架、管内及沿墙敷设。电缆敷设前应进行下列检查：1）、电缆型号、电压、规格应符合设
