煤矿罗克休施工方案.doc

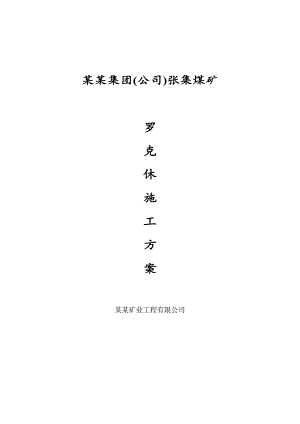

某某集团(公司)张集煤矿罗克休施工方案 某某矿业工程有限公司一、施工地区 施工地区：西翼112回风巷高冒区其共计10多米长，1.5米高左右，巷道宽3.0米、12133运顺和12113运顺密闭墙。二、罗克休产品性能简介 罗克休产品是由两种成分组成的注射产品，用于充填、密闭、防火和加固地层。其优点是：高膨胀率，中空充填时用量少；泡沫反应迅速，不需要防漏支架；很好的抗压能力，经得起岩层的运动；不蔓延火焰，并适用于灭火措施；火焰烧灼后不变形。密闭效果明显、持久。突出的抗电性能，可作为抗静电泡沫使用；社会效益和经济效益明显。三、施工工艺及流程（一）甲方准备工作1、准备动力风源要求4-7bar；2、准备风管，直径要求一寸，长度由风源到泵的摆放点的距离而定；3、准备两根DN13的高压管，长度由泵的摆放地点到施工地点而定；4、把原料和设备运到施工现场；5、打木板墙或挡墙，预埋4分或6分注浆管并配备相应接头以便与枪头连接；6、准备清洗剂和水。清洗剂配510烧碱溶液；7、准备足够的棉纱和木楔用来防止原料顺裂隙流出造成浪费；8、配备34名施工人员。（二）施工步骤1、现场布置见施工布置图；2、按施工设计施工（详见施工布置图）；3、打板墙和埋注浆管；4、把多功能泵及其附件组装好并把注射枪固定住；5、开始注浆，把两根吸料管分别插入罗克休树脂和催化剂桶中，活塞在气马达的作用下运动，由于压力的作用使原料经过活塞进入输送管，输送到注射枪里，通过注射枪注入木板墙中或高冒区中。由于膨胀力的作用罗克休泡沫压入裂隙，进而快速反应达到粘接堵漏的目的；6、停止注浆，用树脂冲洗管路和混合枪；7、换孔注浆，重复2-5的步骤；8、注浆完毕后，用清洗剂和水清洗多功能泵和附件。材 料、仪 器 下 井（三）施工流程图 施 工 现 场 准 备施 工 仪 器 准 备风源、水和清洗剂的准备高压管、风动泵及枪的检查预埋管路及打木板墙仪 器 连 接 及 冲 洗封 孔 及 充 填换孔充填，冲洗管路和混合枪用清洗剂和水清洗泵和枪施工完毕关闭风源及清理现场四、施工布置图及材料预计用量 1、高冒区：注浆孔罗克休泡沫注浆孔罗克休泡沫木板挡板木板墙注：高冒区长度为10米左右，冒高1.5米左右，巷道宽度1.5米左右。木板墙与周边接触保持良好。具体施工参数按现场情况确定。2、12133运顺和12113运顺密闭墙：罗克休泡沫罗克休注射管罗克休泡沫木板墙 木板墙 原密闭墙注：先打木板墙保证与周边接触良好，在高冒区预埋注浆管以保证与密闭墙形成良好的接触。施工过程中首先施工密闭墙在施工高冒区充填，必须保证两者完全结合。具体布孔数及参数按现场情况确定。3、材料预计用量施工地点预计体积（m3）预计用量（吨）备 注西翼112回风巷高冒区40212133运顺密闭墙20112113运顺密闭墙201合 计4吨孔位结构图： M20*1.5 0.60.8m 快速水泥0.5m 0.51.0m 花管1.0m 附：4分铁管上错开布孔，前端孔径=8mm，后端孔径=4mm。五、安全技术措施 1、所以施工人员都必须遵守张集矿的各项管理规定。2、施工期间要注意来往车辆，并在施工点前后30m外设立“前方施工，减速慢行”字样警示牌。3、注浆平台搭设要牢固可靠，马腿用2钢管焊制而成，其上铺设70mm厚的优质大板，且不得影响正常行车。顶板注浆用梯子焊制采用6钢管。4、 注浆时认真观察压力表及巷道情况，发现问题立即停机处理，严禁无压力控制注浆，出现漏浆时要及时封堵。3、 注浆期间处理注浆泵或管路时，必须先卸压后处理，卸压放浆时严禁人员站立在卸压阀前。4、 施工期间严禁长时间占道施工。5、 坚持“敲帮问顶”制度，每次进入工作面前由班长检查工作面安全情况，确认无安全隐患后，方可施工，打眼前将帮部活石撬掉，并有人监护。8、风水管路必须用专用的“U”型卡子卡紧，每次打眼前必须检查风水管路连接的情况出现问题及时处理。9、每次施工结束后要将风水管路盘放到安全地点。10、轨顺打运时人员撤到安全地点，并在施工地点前后5米设置警戒以防误伤人员。11、施工用材料要分类堆放整齐、标识清楚。每次施工结束时，要做到工完场地清。12、人力推车时巷道坡度小于或等于3时，同向推车间距不小于10米，小于或等于5时，同向推车间距不得小于30米，。巷道坡度大于7，严禁人力推车。13、推车要观前顾后，遇行人、拐弯要放慢速度，并大声喊叫，通知前方闪开，下坡行车不准扒车和放飞车。
