炼油厂检修施工方案5炉金属监督实施方案.doc

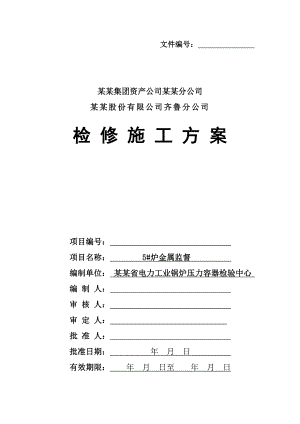

文件编号： 某某集团资产公司某某分公司某某股份有限公司齐鲁分公司检 修 施 工 方 案项目编号： 项目名称： 5#炉金属监督 编制单位： 某某省电力工业锅炉压力容器检验中心 编 制 人： 审 核 人： 审 定 人： 批 准 人： 批准日期： 年 月 日 有效期限： 年 月 日至 年 月 日一、项目概述某某热电厂5锅炉是哈尔滨锅炉厂生产的HG410/10011型自然循环固态排渣锅炉，额定蒸发量为410t/h，过热蒸汽出口侧温度为540，压力为10.0MPa。悬浮燃烧，设计煤种为山西混合贫煤。5炉于1996年9月投产。本次检验由某某电力工业锅炉压力容器检验中心负责组织实施，主要检测部位汽包、联箱、过热器、主给水、主蒸汽等。根据DL6471998电力工业锅炉压力容器检验规程及相关技术服务协议，制定实施方案。二、编制依据 DL6121996电力工业锅炉压力容器监察规程 DL6471998电力工业锅炉压力容器检验规程 某某电力锅检中心检验工作质量保证体系 #5锅炉金属监督检验计划其它相关专业标准三、检测工艺与技术要求总则：车间负责安排专业人员对检测部位进行打磨，直到露出金属光泽。（一）汽包：1. 检验工作开始前，汽包内的分离器应拆除，下降管孔处的隔栅应拆除。汽包内应接好行灯。2. 对检测部位进行打磨，直到露出金属光泽。汽包两侧封头环焊缝，筒体纵环焊缝，人孔门加强圈焊缝，安全阀和对空排汽阀管座角焊缝等。打磨宽度为：筒体纵环焊缝及两侧各250 mm （2T mm +50 mm）。打磨比例为：环焊缝10%，纵焊缝25%。3. 打磨下降管的管孔部位（内壁）。4. 对汽包进行整体宏观检查，检查结构是否合理，外观质量有无异常，检查重点是：人孔密封面及人孔铰链座焊缝；筒体和封头内表面主焊缝、预埋件焊缝表面去锈后，进行100%外观检查；下降管孔、给水管孔等，应无裂纹、腐蚀、冲刷等情况；汽包的悬吊装置，应受力均匀，与汽包接触良好，吻合良好；水位计的汽水连通管、压力表管接口等，应完好、畅通，其管座尤其是加强型管座应无裂纹；检查安全阀、向空排汽阀管座角焊缝。如怀疑有裂纹，应进行无损探伤复查。5. 对汽包两侧封头及封头拼接焊缝进行无损探伤检查。6. 对主焊缝（含纵、环焊缝的T型接头）进行无损探伤抽查，抽查比例为纵缝的25%、环缝的10%。7. 集中下降管角焊缝进行100%超声波探伤。8. 人孔门加强焊缝表面探伤检查。9. 汽包的筒体、封头测厚。10. 检查汽包封头、筒体、焊缝的硬度。（二）联箱1. 打磨联箱的大口径接管座角焊缝和封头环焊缝，直到露出金属光泽。2. 抽查水冷壁上下集箱各1只，省煤器进、出口集箱各1只、高温过热器出口集箱、集汽联箱、减温器联箱。对以上联箱分别进行以下检验：整体宏观检查外观质量有无异常,对有怀疑的部位应进行相关专业的检查。检查重点是膨胀状况;筒体及管座氧化腐蚀、变形、外伤等情况;支吊件与联箱的焊缝及管座角焊缝。封头焊缝及与联箱连接的大直径管角焊缝磁粉和超声探伤。抽查各联箱进、出口管管座角焊缝、安全阀、排气管、疏水、压力信号等小口径管的管座角焊缝、吊耳与联箱的联接焊缝磁粉探伤。减温器进水管割管检查套管有无开裂。各联箱封头及筒体壁厚测量。对高温过热器出口联箱和过热器集汽集箱进行金相和硬度检查。（三）主蒸汽管道1、 打磨主蒸汽管道的弯管及管道对接焊缝，直至露出金属光泽。2、 整体宏观检查主汽管道结构是否合理,外观质量有无异常, 对有怀疑的部位应进行相关专业的检查（重点是膨胀状况、支吊结构、弯头、三通、阀门、焊缝、疏水管、放空气管等）。3、 检测管道弯头的圆度。4、 主汽管道进行金相检验，检验部位可选择管道的监视段或炉顶弯头；对母材和焊缝的硬度进行抽查；在蠕胀测点进行蠕胀测量。5、 主蒸汽管道抽查2只弯头，进行磁粉、超声探伤检查。6、 主蒸汽管道抽查2只焊缝，进行磁粉和超声探伤检查。7、 抽查与主蒸汽管道相连的小管道、弯头、三通和阀门磁粉探伤。8. 抽查主蒸汽管道直管段及弯头的厚度。（四）过热器出口导汽管1. 宏观检查外观质量有无异常, 对有怀疑的部位应进行相关专业的检查。2. 抽查锅炉出口导汽管，进行硬度和金相检查。应无蠕变孔洞。3. 对锅炉出口导汽管弯头进行测厚，抽查导汽管弯头进行磁粉和超声探伤。（五）主给水管道1. 宏观检查外观质量有无异常, 对有怀疑的部位应进行相关专业的检查。2. 对主给水管道及弯头进行测厚，抽查主给水管道进行磁粉和超声探伤。（六）受热面取样管金相分析对水冷壁、高温过热器、省煤器、顶棚过热器、屏式过热器进行取样金相组织分析。四、检修有关注意事项1.按工期要求提前做好施工准备工作和安全防护措施，。2现场施工人员遵守甲方的各项规章制度，需经过三级教育方可进入现场。3施工人员进入现场必须戴安全帽、穿合格工作服，高处作业应系好安全带。4、进入汽包内工作，应有相应的防护措施。5.高处作业使用验收合格脚手架并系好安全带，并严防仪器设备和工器具从高空坠落。6.金属监督工作应在负责人统一指挥下进行，不得随意操作。进入生产现场后，应遵守电业生产安全工作规定并应遵守电厂的各项管理制度和规定。7 金属监督现场所有检测应做到“工完料尽，场地清”，严格遵守热电厂卫生纪律。五、施工用工计划检验师1人，无损检测检验员3人，材料分析1人，金相组织分析1人六、施工进度计划2012年8月28日至2012年9月14日七、重大风险控制措施1、高空作业时，使用验收合格脚手架并系好安全带，并严防仪器设备和工器具从高空坠落。2、进入汽包内工作时，应有相应的防护措施，应穿连体服，并防止有设备和物资落入下降管或落在汽包中。3、在装置中检验工作时，应预留逃生通道，逃生通道要没有阻挡物，通畅安全。十、其他说明无附件二. 检修作业危害分析（JHA）表作业/项目名称： 着色探伤 分析类型（创建或修订） 修订 创建或修订日期： 编制单位： 某某省电力工业锅炉压力容器检验中心 工作岗位： 探伤工 分析人员： 序号工作步骤危害或潜在事件主要后果现有安全控制措施及发生频率LSR建议改正/控制措施偏差发生频率安全检查操作规程员工胜任程度安全措施1设备隔离安全措施 设备未隔离,工作前未解列人员烫伤 从未发生日检安规胜任落实155加强安全意识教育,严格落实安全措施2劳保穿戴(1)未戴安全帽 (1)头部碰伤或高空坠落物击伤 从未发生日检安规胜任落实155加强安全意识教育,严格落实安全措施(2)不按规定穿工作服(2)皮外伤曾经发生日检安规胜任落实248加强安全意识教育,提高自我保护意识(3)戴护耳具(3)噪声伤害曾经发生日检安规胜任落实236加强安全意识教育3焊缝着色着色剂有毒中毒从未发生日检安规胜任落实155加强安全意识教育,严格落实安全措施4看着色后的显影检测不准确设备出事故从未发生日检检验规程胜任落实155加强技术培训,提高检修工艺5清除显影剂不够美观不够美观曾经发生日检检修规程胜任落实236加强安全意识教育, 检修作业危害分析（JHA）表作业/项目名称： 磁粉探伤 分析类型（创建或修订） 修订 创建或修订日期： 2012.8.20 编制单位： 某某省电力工业锅炉压力容器检验中心 工作岗位： 探伤工 分析人员： 姚树新 冯卫国 序号工作步骤危害或潜在事件主要后果现有安全控制措施及发生频率LSR建议改正/控制措施偏差发生频率安全检查操作规程员工胜任程度安全措施1设备隔离安全措施 设备未隔离,工作前未解列人员烫伤 从未发生日检安规胜任落实155加强安全意识教育,严格落实安全措施2劳保穿戴(1)未戴安全帽 (1)头部碰伤或高空坠落物击伤 从未发生日检安规胜任落实155加强安全意识教育,严格落实安全措施(2)不按规定穿工作服(2)皮外伤曾经发生日检安规胜任落实248加强安全意识教育,提高自我保护意识(3)戴护耳具(3)噪声伤害曾经发生日检安规胜任落实236加强安全意识教育3焊缝着色着色剂有毒中毒从未发生日检安规胜任落实155加强安全意识教育,严格落实安全措施4看磁痕显影检测不准确设备出事故从未发生日检检验规程胜任落实155加强技术培训,提高检修工艺
