沥青路面施工方案8.3修改.doc

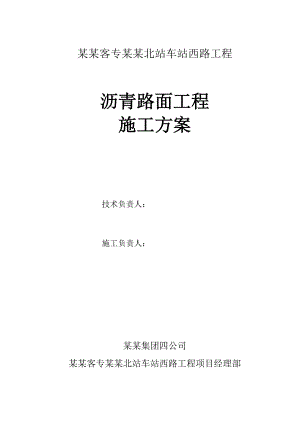

某某客专某某北站车站西路工程沥青路面工程施工方案技术负责人：施工负责人： 某某集团四公司某某客专某某北站车站西路工程项目经理部某某客专某某北站车站西路工程沥青路面工程施工方案 文件编号： 版 本 号： 修改状态： 发放编号：编 制： 复 核：审 核：批 准： 有效状态： 某某集团四公司某某客专某某北站车站西路工程项目经理部目 录1.编制依据及原则1 1.1编制依据1 1.2编制原则12.工程概况1 2.1工程概述1 2.2施工要求23.主要工程数量24.施工部署3 4.1总体思路3 4.2具体部署3 4.3工期安排35.管理人员、劳动力及机械配置3 5.1管理人员配置3 5.2劳动力配置3 5.3机械配置46.施工准备4 6.1材料准备4 6.2现场准备10 6.3技术准备107.施工工艺技术11 7.1技术参数11 7.2工艺流程12 7.3施工方法13 7.3.1沥青混合料的生产13 7.3.2沥青混合料的运输14 7.3.3沥青混合料的摊铺压实14 7.3.4沥青混凝土上面层施工169.施工注意事项1910.雨季施工措施2011.质量措施21 11.1建立健全完善质量保证体系21 11.2加强质量意识，健全规章制度21 11.3.强化施工管理，确保工程质量21 11.4.在施工中，做到质量工作“三个落实”2212.安全目标及保证措施22 12.1安全目标22 12.2施工现场安全技术措施22 12.3施工机械安全技术措施23 12.4安全保证体系2413.文明施工、环境保护、标准化工地建设24 13.1文明施工24 13.2环境保护24 13.3标准化工地建设25沥青路面工程施工方案1. 编制依据及原则1.1编制依据（1）公路路基施工技术规范（JTG F20-2006）；（2）城镇道路工程施工与质量验收规范（CJJ1-2008）；（3）公路工程质量检验评定标准（JTG F80/1-2004）；（4）公路沥青路面施工技术规范（JTG F40-2004）；（5）公路路面基层施工技术规范（JTJ 034-2000）；（6）某某客运专线某某北站车站西路工程施工图设计（道路工程）；（7）本单位的施工能力、同类工程成功的施工技术、方法和经验等。1.2编制原则（1）符合招标文件的各项要求，包括安全生产文明施工的规定。（2）确保工程一次验收合格率达到100%，优良率达到95%以上, 确保本工程质量等级达到优质工程标准。（3）坚持实事求是原则，因地制宜地制定切实可行的施工方案，合理安排施工顺序，力求技术先进、科学合理、经济实用，确保施工目标圆满实现。（4）计划进度安排符合业主工期要求，合理安排各分部工程的施工工序，做好各工序的衔接，统筹兼顾，均衡生产。2.工程概况2.1工程概述某某客运专线某某北站车站西路工程（K0+083.53-K3+615.073），全长3.532公里。本工程南起现状津汉公路，北至规划四纬路，和既有的唐津高速公路和某某客运专线均为西南-东北走向。车站西路标准断面为：1.5m（设施带）+0.5m（路缘带）+2×3.75m（行车道）+3.5m（行车道）+0.5m（路缘带）+3m（中央分隔带）+ 0.5m（路缘带）+ 3.5m（行车道）+ 2×3.75m（行车道）+ 0.5m（路缘带）+ 1.5m（设施带）总宽30m。本工程为城市主干路，双向六车道，主要建设道路工程，同步实施照明、排水、交通工程等。路面结构分为新建路面结构和设施带结构，其中新建路面结构为：4cm细粒式沥青混凝土(AC-13C,SBS改性沥青)+8cm粗粒式沥青混凝土(AC-25F)+18cm水泥稳定碎石（7天无侧限抗压强度3.5MPa）+18cm石灰粉煤灰碎石(8:12:80)+18cm石灰粉煤灰土(12:35:53)，总厚66cm。水泥稳定碎石层上施做透层以及同步碎石封层。各沥青层之间及沥青层与其它构造物间需喷洒粘层沥青。新旧沥青混凝土路面结构连接处进行搭茬处理，搭茬开蹬处铺玻璃纤维土工格栅，以消除新旧路面结构相接处产生裂缝，接缝处涂抹热沥青。2.2施工要求2.2.1质量目标（1）无工程质量一般及以上事故。（2）分项工程一次检验通过率95%以上，分部、分项工程施工质量检验合格率100%。（3）单位工程一次验收合格率100%。2.2.2安全目标（1）杜绝因工生产安全责任死亡事故。（2）杜绝火灾一般及以上责任事故。（3）杜绝汽车行车和道路交通主要责任重大及以上事故。（4）杜绝特种设备一般及以上责任事故。（5）一般事故频率0。2.2.3工期目标根据业主工期要求，沥青路面工程计划于2013年8月17日开始，2013年8月31日结束，总工期15天。3.主要工程数量沥青路面工程数量表：沥青路面工程数量表序号项目名称单位工程数量备注14cm细粒式沥青混凝土（AC-13C，改性沥青）m²8628628cm粗粒式沥青混凝土（AC-25F）m²862863新旧路面搭茬m²2064.施工部署4.1总体思路围绕安全、质量、工期、投资、环保、创新“六位一体”的目标要求，科学组织施工，实行动态管理，实现既定的施工目标。4.2具体部署1、路面沥青砼施工需投入成套的路面施工机械，从混合料的配合比设计、拌和、运输、碾压等环节均需严格控制，是施工控制的重点。2、按照施工组织设计10%石灰土、二灰土、二灰碎石、水泥稳定碎石施工各工序之间平行流水施工，并根据现场实际合理安排施工组织。3、沥青路面施工正值天津地区雨季，应重点考虑下承层和成型段的排水保护。4.3工期安排 根据业主开通节点工期安排并结合管段路基基层、底基层施工计划，计划沥青路面工程有效施工总工期为15天。计划于2013年10月25日施工，2013年11月10日前完成沥青路面施工。5.管理人员、劳动力及机械配置5.1管理人员配置沥青路面工程施工管理人员配置表序号姓名职务工作内容备注1刘日雨项目经理总体负责沥青路面工程施工2魏献斌副经理负责工地现场沥青路面工程施工及质量安全3梁建国副经理负责沥青混凝土等施工材料4王 充工程部长全面负责沥青路面工程施工技术5辛红夫技术主管负责K1+083K1+850段现场施工技术6吴晓峰技术主管负责K1+850K3+615段现场施工技术7姚海浪试验主管负责现场试验检测工作5.2劳动力配置沥青路面工程施工劳动力配置表序号工种劳动力配备（人）工作内容备注1工班长2机械、人员调配，配合组织施工2领工员6安排机械、人员具体施工作业3普工15清洁、打杂等施工作业4沥青工12沥青路面施工作业5司机25各种施工机械作业计划劳动力总数：60人5.3机械配置施工机械设备进场应满足施工需要。其余施工机械设备根据施工进展情况陆续进场，具体机械配置见下表：沥青路面工程施工机械配置表序号机械名称单位数量备注1沥青混凝土摊铺机台22装载机台23钢轮压路机台24光轮压路机台25胶轮压路机台16洒水车辆27自卸汽车辆206.施工准备6.1材料准备1、施工前根据图纸算出各类材料理论用量，乘以消耗系数大致推算施工用量，据此备足施工所需的各类按规定频率检验合格的材料。2、采用的原材料沥青采用70号A级道路石油沥青，沥青混凝土上面层采用SBS改性沥青。采用进口沥青，含蜡量不超过2，并增加针入度指数等指标。沥青原材料应严格按现行公路工程沥青及沥青混合料试验规程进行检验，其技术要求应符合下表规定。70号A级道路石油沥青技术要求技术标准单位技术要求试验方法针入度(25，100g，5s)0.1mm6080T0604适用的气候分区1-3-2针入度指数-1.5+1.0T0604软化点 (TRB)，不小于46T060660动力粘度，不小于Pa.s180T062010延度，不小于cm20T060515延度，不小于cm100蜡含量(蒸馏法)，不大于%2.2T0615闪点 （COC）， 不小于260T0611溶解度 （三氯乙烯），不小于%99.5T0607密度（15）g/m3实测记录T0603老化试验TFOT（或RTFOT）后质量变化，不大于%±0.8T0610或T0609残留针入度比，不小于%61T0604残留延度(10)，不小于cm6T0605上面层采用SBS改性沥青应符合下表规定：SBS改性沥青技术指标要求技术标准单位指标试验方法针入度(25，100g，5s)0.1mm3060T0604延度5，5cm/min，不小于cm20T0605软化点 (TRB)，不小于60T0606动力粘度135，不小于Pa.s3T0625 T0619闪点， 不小于230T0611溶解度，不小于%99T0607弹性恢复25，不小于%75T0662储存稳定性离析，48h软化点差，不大于2.5T0661老化试验TFOT（或RTFOT）后残留物质量变化，不大于%±1.0T0610或T0609针入度比25，不小于%65T0604延度(5)，不小于cm15T0605粗集料粗集料选用洁净、干燥、表面粗糙、无风化、无杂质、具有足够强度、耐磨耗性的碎石、破碎砾石，具有良好的颗粒形状，不宜采用鄂式破碎机加工。路面抗滑表层粗集料应选用坚硬、耐磨、抗冲击力的碎石或破碎砾石，不得使用筛选砾石，矿渣及软质集料。粗集料质量应符合下表要求。沥青面层混合料粗集料技术指标表指标单位数值试验方法表面层其它层石料压碎值2628T0316洛杉矶磨耗损失2830T0317表观相对密度t/m32.62.5T0304吸水率2.03.0T0304坚固性1212T0314针片状颗粒含量
