某锅炉供货与安装施工组织设计.doc

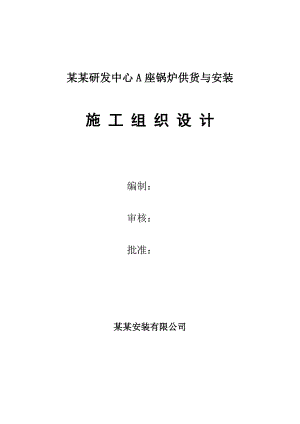

某某研发中心A座锅炉供货与安装施 工 组 织 设 计编制：审核：批准：某某安装有限公司目 录一、 工程概况.3（一）整体工程基本情况.3（二）整体工程目标.4（三）设备供货及技术性能.4二、施工准备.5（一）技术准备.5（二）编制施工预算.7（三）施工平面布置及协调.8（四）工程质量保证体系.8（五）施工现场管理人员、机械安排、供货计划.10（六）施工进度计划.13三、主要施工技术方案及措施.15（一）锅炉基础检查、验收.15（二）锅炉基础尺寸位置深化.17（三）配电设施安装技术措施.19（四）锅炉接地线路深化.24（五）吊装方案.26（六） 锅炉及附属设备安装.27（七） 锅炉试运行及严密性试验.29（八） 相关资料的收集和整理.30四、 施工工期保证及措施.30五、 质量管理及保证措施.30(一） 工程项目质量管理目标.30(二） 质量保证措施.32(三） 经济保证措施.34(四） 成品保护措施.35(五） 工程保修承诺.38六、安全施工及保证措施.41（一）现场人员安全保证措施.41（二）安全保证管理体系.41（二）施工安全注意事项.43七、 环境管理及保证措施.48八、 文明施工.50九、 开工前、竣工后服务与工程技术档案资料管理.52十、 紧急情况的处理措施、预案.53十一 、工程的配合、协调、管理、服务方案.55（一）工程项目的协调工作.55（二）和其他专业做好配合工作.59（三）对采购人配合、协调.59（四）对工期计划管理和控制.60（五）对本专业深化设计和详图设计的协调.61（六）工程质量的严格控制.61十二、环保方案、文明施工、控制扬尘措施.62一、工程概况： （一）整体工程基本情况 某某研发中心A座、B座位于北京市海淀区温泉镇中关村科技示范园内，北邻北清路，西邻西北六环路，东临京包高路、八达岭高速公路。交通相对便利，地理位置较优越，有利于工程使用材料的运输。 现场现状：结构已施工完毕，进入精装修阶段，机电安装正在施工。 1.1工 程 名 称： 某某研发中心A座锅炉供货与安装 1.2工 程 地 点： 北京 1.3工 程 内 容： 燃气锅炉本体工程 1.4工程承包范围： 安装工程承包范围负责施工的工程范围及相关要求：负责锅炉房内 锅炉及烟气热回收装置的供货与安装； 负责锅炉房内管道及设备排布的深化； 负责锅炉房内所有设备之间连接管道及阀部件的供货及安装；负责锅炉房的整体调试直至锅炉正常运行为止； 负责锅炉房至一次换热系统的验收，并确保验收合格；需配合本工程的机电分包进行采暖系统调试，直至采暖采暖系统正常运行为止； 负责对使用单位操作人员的相关培训工作。开工日期：2014年10月（具体时间根据合同签订之日确定）竣工日期：2014年12月合同工期：50天（二）整体工程质量目标1.整体工程的质量标准为符合现行国家有关工程施工验收规范和标准的要求（合格）；2.整体工程质量目标如下： 本工程的质量目标 ：中国建筑工程鲁班奖（国家优质工程）标准； （三）设备供货及技术性能 本项目保证其供应货物及安装工程施工满足整体工程质量标准及相关要求。 本项目锅炉及相关配套设备供货合同供货周期为合同签订之日起45天，由我公司汽车运输到现场，根据现场实际要求与工厂生产情况，努力提前到场。富尔顿中国有限公司已在中国拥有两个独资的生产企业：杭州富尔顿热能设备有限公司（HangzhouFultonThermalEquipmentCo.,Ltd.）、宁波富尔顿热能设有限公司（NingboFultonThermalEquIpmentCo.,Ltd.），生产的标准产品为富尔顿总部提供图纸的各种炉型的0.2吨/小时80吨/小时燃油、燃气蒸汽和热水锅炉，非标产品为各种专供出口的美国ASME标准锅炉和压力容器、欧洲PED标准锅炉和压力容器。理论使用寿命15年。符合中国各项锅炉标准，并向业主提供厂家生产资质及设备合格证，后期提供售后服务与指导。1.锅炉名称、型号、主要参数技术性能2.锅炉给水及锅水品质应符合GB1576-2001工业锅炉水质的规定。3.烟气热回收装置，最高回收热量135KW,供回水温度为70/40，烟气回收温度不大于130，可回收热量418%，具体参数根据现场空间及锅炉要求相配套，符合国家和设计方面要求，经甲方及设计、监理方同意后进行相关选型，订购。序号项目参数性能1制造商/生产国家及品牌富尔顿（中国）有限公司-富尔顿2数量53锅炉型号RB-30004锅炉类型卧式，室燃锅炉5回程数36额定热功率(kW)30007额定压力(MPa)1.08燃烧器功率（kW)119保有水量（L）397010工作压力(kPa)/ 试验压力(kPa)1.0/1.411总尺寸：长×宽×高（mm）3895*2280*261212操作重量(kg)1150013燃料天然气14单位轻柴油消耗量（Kg/h台）317.915单位天然气消耗量(Nm3/h台）400.116供气压力(KPa)-17锅炉热效率(%)90%18燃烧器类型燃气达到技术监督局对锅炉设备安装的验收要求，取得 锅炉安装质量监督检验报告、特种设备使用登记证。二、施工准备（一）、技术准备：1、产品手册：制造厂产品手册。2、设计图纸：中建国际（深圳）设计顾问有限公司-某某研发中心E-05地块研发研发中心A座图纸。3、国家标准：起重设备安装工程施工及验收规范GB50278-98、蒸汽锅炉安全技术监察规程、建筑安装工人安全技术操作规程、工业锅炉安装工程施工及验收规范GB50273-98、电力建设施工及验收技术规范（锅炉机组篇）DL/T5047-1995、机械设备安装工程施工及验收通用规范GB5023198、压缩机、风机、泵安装工程施工及验收规范GB5027598、工业金属管道安装工程施工及验收规范GB5023597。 4、锅炉安装表、卡、单准备：1）告知书。2）竣工报告。3）图纸交底会审记录。4）设备清点记录。5）安装用金属材料及焊接材料等质检记录。6）基础复查记录。7）设备安装垫铁隐蔽工程记录。8）大件吊装操作票。9）隐蔽工程记录。10）锅炉安装记录。11）锅炉水压试验签证。12）烘煮炉记录。13）72小时试运记录及签证。14）设备移交记录。5、熟悉和审查图纸，进行图纸会审。5.1 由项目部组织工程技术人员认真审图，作好图纸会审的前期工作，针对有关施工技术和图纸存在的问题作好记录。5.2 工程开工前及时与业主、设计单位联系。作好设计交底及图纸会审工作。5.3 准备与本工程有关的规程、规范、标准、图集根据施工图纸，准备与本工程相关的规范、规程、标准及有关图集，并分发给经理部相关人员6.基准点交接测量 测量人员根据建设单位提供的基准点高程及座标位置，做好工程控制网桩的测量定位，同时做好轴线的测量与记录。6.1工程技术人员认真了解施工场地地下管网及周围环境情况，明确其具体位置和深度，做好记录并签字。
