某银行通风空调工程施工方案.doc

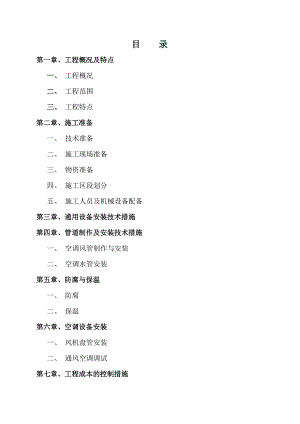

目 录第一章、工程概况及特点一、 工程概况二、 工程范围三、 工程特点第二章、施工准备一、 技术准备二、 施工现场准备三、 物资准备四、 施工区段划分五、 施工人员及机械设备配备第三章、通用设备安装技术措施第四章、管道制作及安装技术措施一、 空调风管制作与安装二、 空调水管安装第五章、防腐与保温一、 防腐二、 保温第六章、空调设备安装一、 风机盘管安装二、 通风空调调试第七章、工程成本的控制措施第八章、施工人员及机械器具等配备计划一、 施工人员配备计划二、 主要施工机械设备用量计划三、 质量检验测试器具设备计划每九章、施工进度计划及保证措施一、 施工进度计划二、 施工进度保证措施三、 与各工种协调与配合四、 保证工期的应急措施第十章、工程质量控制和保证措施一、 质量目标二、 质量保证体系三、 质量管理制度四、 质量计划五、 质量管理及检验的标准六、 分级质量控制点七、 质量通病的防治八、 成品保护措施九、 质量维护标准和保修期内的维护、保养计划第十一章、现场安全管理及保证措施一、 安全管理目标二、 安全保证体系三、 安全保证措施第十二章、材料和物资管理措施一、 物资管理的供应、验收、与保管二、 主要安装设备及材料供应计划第十三章、环境保护、文明施工及标化工地三、 夜间施工减少噪声措施四、 降低环境污染的措施五、 齐抓共管创文明工地六、 文明施工领导管理网络七、 施工现场文明卫生管理制度化八、 场容场貌长效化九、 工作岗位的标志化第十四章、成本管理第十五章、计划、统计和信息管理一、 计划、统计报表的编制与传递二、 信息管理第十六章、文件资料管理一、 目的二、 文件分类三、 技术文件的来源四、 文件资料的标识五、 技术文件的收集、归档六、 文件和资料控制第十七章、服务七、 职责八、 工作程序编制说明一、 收到本工程的招标文件后，我司即刻组织有关施工管理人员多次踏勘现场，深入仔细了解现场情况，精心编制了这份施工组织设计，明确了工程施工方针、质量安全目标及施工工期要求。如我公司中标承建此项工程，我们将按照这份施工组织设计精心组织施工，依靠本公司的管理技术力量、装备优势以及成功的施工经验，遵循设计要求、恪守合同，确保工程优质如期完成。二、 本工程所执行的主要施工验收规范及质量检验评定统一标准如下：1、采暖与卫生工程施工及验收规范 GBJ242-822、现场设备、工业管道焊接工程施工及验收规范GBJ236-823、工业设备及管道绝热工程施工及验收规范 GBJ126-894、通用机械设备安装工程检验评定标准 TJ305-755、高层民用建筑设计防火规范 GB500-45-936、工业管道施工及验收规范 GB50235-977、通风与空调工程施工及验收规范 GBJ50243-978、通风与空调工程质量检验评定统一标准 GBJ304-88第一章、工程概况及特点一、工程概况工程名称：XXXX银行总行机关办公楼改造工程1、 建设单位：XXXX银行总行2、 设计单位：XXXX装饰工程公司3、 建设地点：北京市*4、 建筑面积：约40000m25、 质量等级：合格施工总工期：2007 年10月16日计划开工，2008 年6月25日计划竣工，238日历天。其中：含春节假期计划12天，中期搬家时间计划10天，共计22天。第一阶段：12层至8层开工日期：2007年10月16日2008年2月24日，共计施工日期127天第二阶段：7层以下剩余全部工程量开工日期：2008年2月24日2008年6月25日，共计施工日期131天。二、工程范围根据业主的要求，本工程的安装范围为：各层室内装修改造(天花吊顶、墙面工程、地面铺装),新增部分空调(盘管),改造原新风管道,(原系统不动,只在出竖井后的末端新风管道及风口换新)。本次装修改造工程不含变配电室、空调机房、消防泵房、喷淋泵房等原有设备机房。内容包括：1、送、排风系统；2、空调水系统；3、空调通风管道保温；4、空调水管保温；5、工程各系统的调试。三、工程特点1、 农发行办公大楼暖通为全空气系统和风机盘管两套系统，方案设计楼层分布在地下一层和十二层局部。2、 全空气系统改造末端和支管道，沿用原系统。3、 风机盘管系统由天花内和窗下两部分组成，本次改造装修新增部分天花内风机盘管，原局部房间天花内的风机盘管不作更换，只作位置调整；原窗下的风机盘管不作更换。调整开关的位置，更换温控开关，新增盘管与原盘管共用一套原系统，并符合国家和地方的相关规范。4、 本次改造沿用原新风系统，对原管道全面重新设计，并符合国家和地方的相关规范。第二章、施工准备一、技术准备1、会同监理与设计单位结合，熟悉和审查施工图纸，确定图纸的完整性，各部分间有无矛盾和错误，检查建筑、结构、安装尺寸、标高是否一致，做好图纸会审的准备工作。2、接到施工图纸后，编制施工图预算和施工预算，提出各单位工程及项目材料用量计划和定额用工量、机械台班量。3、进行质量策划，编制指导该工程施工全过程的施工组织设计，编写单位工程的技术方案以及分项工程的作业指导书和技术交流。二、施工现场准备1、 对施工现场土建提供的中心点、标高线：根据给定的坐标和高程，按照建筑总平面图要求，进行复核测量与设置场区永久性控制测量标准点是否相符。2、做好“三通一平”，建造施工设施，设置消防栓。3、按总平面布置图组织施工机具、材料进场，把好检验、试验关。4、 做好冬雨期施工准备工作，落实技术措施和料具准备工作。5、临时水、电按规划布置。三、 物资准备1、根据施工预算材料分析和施工进度计划要求，组织进料、备料。2、预制构配件要编制加工计划，为组织运输、吊装和确定堆场面积提供依据。3、施工机具要按计划进场。四、 施工区段划分根据甲方要示及实际条件，划分为二期施工。一期：地下一层、一层13轴以南（南门厅及周边相连房间）、8至12层及11层外平台；二期：一层8轴以北（北门厅及周边相连房间）、二层8轴以北、13轴以南（中央大厅以外部分），三层南北两个核心筒以及4至7层。按各单项工程进行划分，可以分为通风管道施工队、空调水施工队、保温施工队。五、施工人员及机械设备配备（详见施工人员及机械器具等配备计划）第六章、通用设备安装技术措施因本次改造工程不含空调机房、制冷机房等原有设备机房，本工程只含风机盘管安装。风机盘管机组安装前宜进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5倍.试验观察时间为2min,不渗漏为合格.机组应设独立支、吊架，安装的位置、高度及坡度应正确、固定牢固。机组与风管、回风箱或风口的连接，应严密、可靠。第七章、空调通风制作与安装技术措施一、空调风管制作与安装风管材料:本工程风管均采用镀锌钢板制作，法兰连接。1、 施工工序 加工件明细 划 线 风管部件制作 下 料 根据施 工 准 备 咬 口 加工表 现场器 具 检 查 折 方 组合设 备 检 查 下 料 安装熟悉施工图纸 调 直 法兰预制材 料 检 查 冲 眼 根据 组合焊接 加工表 防锈油漆 下 料 熟悉施工图纸 调 直 吊架制作 成 形 吊架 除锈油漆 安装 根据加工表及图纸在现场找点定位 (接上) 风管、部件安装 单机试运转 竣工验收 机房设备安装 空调调试 交付使用 配合装饰风口安装 2、 根据本工程现场场地的具体情况，根据本工程施工的难度及质量要求。对本工程的风管制作安装将采用标准化风管集中制作的方法，即将标准风管及部件在加工预制车间加工，再运至现场进行组合安装的方法。具体操作程序如下： 编制通风工程系统生产计划 熟悉图纸现场测量、专业会审编制系统加工件明细表人工分析 材料分析 机具分析加工车间预制成品、半成品出厂检验运至现场现场组合安装隐蔽工程(中间工程)交接验收单机试运转空调联合调试竣工验收 3、 一般规定4、风管制作技术要求及措施风管加固：非保温风管边长大于或等于630mm，保温风管边长大于或等于800mm，其管段长度在1.2mm以上均应采取加固措施。风管及配件制作，钢板厚度小于或等于1.2mm可采咬接的形式，钢板厚度大于1.2mm可以采用焊接的形式，翻边对焊宜采用气焊。风管制作咬口：所有的立管、加压风管、弯头、三通、来回弯等均采用联合角咬口（见下图a）；圆形风管均采用立咬口（见下图b）；一般风管可采用按扣式咬口（见下图c）或单平咬口（见下图d）；风管封头采用转角咬口（见下图e）。 a 联合角咬口 b 立咬口 c 按扣式咬口 d 单平咬口 e 转角咬口 各类咬口型式4、 风管法兰加工要求 法兰的螺孔间距140mm，角铁为L30X4、L40X4的法兰其螺栓采用M 8*25，角铁为L25X3的法兰其螺栓采用M6*25，且要求螺栓的螺孔具有互换性； 法兰的铆钉孔间距130mm、铆钉采用4*10，且要求布置均匀； 法兰焊接要求美观，不得有气孔、夹渣及击穿现象； 法兰要求刷红丹防锈漆二度，油漆前必须清除铁锈及焊渣； 法兰制作要求必须倒角，特别对于明管系统； 风管法兰铆
