某自编挤塑板外墙保温施工方案.doc

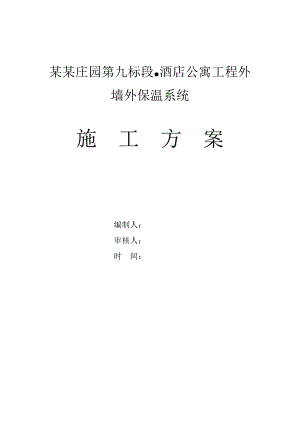

某某庄园第九标段酒店公寓工程外墙外保温系统施 工 方 案编制人： 审核人： 时 间： 目 录一、工程概况3二、编制依据3三、外墙保温材料相关性能指标3四、外墙保温施工方案7 （一）、系统组成7（二）、系统特点7（三）、施工工艺8五、雨季施工注意事项18六、质量保证措施18七、质量标准19八、安全措施20九、文明施工及成品保护21一、工程概况：1、工程名称：某某庄园第九标段·酒店公寓工程。2、工程地点：三河市燕郊开发区神威北路南侧，某某场内。 3、建设单位： 4、建筑面积：总建筑面积43438平方米，其中地下10018平方米，地上33420平方米。5、建筑层数、高度：地下2层，地上18层，建筑高度65.35米。6、工程范围：建筑外墙3层以上（含3层）外墙保温。7、承包方式：包工包料。8、工程现状：8.1、B#楼结构已封顶，外墙饰面1-2层为石材，3层以上为保温涂料，墙面基层、空调 台建筑垃圾基本清理完毕，门窗附框安装正在施工，整体基本具备施工条件；8.2、外墙保温采用1200×600×80、1200×600×30、1200×600×20厚挤塑聚苯保温板，防火隔离带采用1000×300×80岩棉板。二、编制依据：1、建筑构造通用图集工程做法08BJ1-1（原88J系列）2、绝热用挤塑聚苯乙烯泡沫塑料（XPS）GB/T10801.2-20023、外墙外保温工程技术规程JGJ144-2004 4、建筑节能工程施工质量验收规范GB50411-20075、建筑装饰装修工程质量验收规范GB50210-20016、膨胀聚苯板薄抹灰保温系统JG149-2003 7、建筑施工图纸三、外墙体保温材料相关性能指标：1、外墙外保温系统的性能指标2、外保温用挤塑聚苯板主要性能指标试 验 项 目性 能 指 标导热系数，W / ( m·K ) 0.030表观密度（Kg/m³）25吸水率 %（v/v）2压缩强度/MPa0.25垂直于板面方向的抗拉强度/MPa 0.10尺寸稳定性，% 1.2水蒸气渗透系数 ng/(pa.m.s)1.2-3.5燃烧性E级3、粘接砂浆性能指标项 目单 位指 标拉伸粘结强度（与水泥砂浆）常温常态14dMPa0.7耐水（浸水48h 放置24h）0.5耐冻融（冻融循环25次）0.5拉伸粘结强度（与18Kg/m³膨胀聚苯板）常温常态14dMPa0.1且聚苯板破坏耐水（浸水48h 放置24h）0.1且聚苯板破坏耐冻融（冻融循环25次）0.1且聚苯板破坏可操作时间h1.54.0抗压强度/抗折强度3.04、抹面砂浆性能指标项目单位技术要求拉伸粘结强度 （与挤塑聚苯板）常温常态MPa0.20耐水MPa0.20耐冻融MPa0.20抗压强度/抗折强度/3.0抗弯曲性5%弯曲变形无裂纹渗透压力比%200可操作时间h1.54.05、锚栓性能指标项目单位技术要求单个锚栓抗拉承载力KN0.3单个锚栓对系统传热增加值W/(m2.k)0.004有效锚固深度mm306、耐碱网格布性能指标项目单位技术要求普通型加强型耐碱断裂强力经向N/50mm7501500纬向7501500耐碱断裂强力保留率经向%5050%纬向5050%单位面积质量g/m2130280g/m2断裂应变%5.07、节点部位所用保温材料性能指标。胶粉聚苯颗粒保温浆料的性能指标详下表：项目单位技术要求湿表观密度Kg/m3350-420干表观密度Kg/m3230导热系数W/(m.k)0.06抗压强度MPa0.1线性收缩率%0.3软化系统/0.5燃烧性能/B1级8、XPS板用防火界面浆料技术要求。项目指标检验方法模塑板挤塑聚苯板聚氨酯板防火界面层外观涂层均匀、无暴露芯材、油污缺陷目测防火界面层厚度（mm）特种涂料类小于等于1.0卡尺测量拉伸粘结强度（Mpa）与胶粘剂（破坏界面均在复合板上）原强度0.100.250.15从保温板上切取试块，以与芯材配套的胶粘剂/抹面胶浆粘结制作检验用样品，参照JG149-2003相关规定进行检验耐水0.100.200.10与抹面胶浆（破坏界面均在复合板上）原强度0.100.250.15耐水0.100.200.10耐冻融0.100.200.10阻燃性能15S15S15S9、防火隔离带岩棉板的性能指标 四、外墙保温施工方案（一）、系统组成 外墙外保温基本构造图（图一）1. 基层墙体2 .水泥砂浆找平层3 .专用粘结剂4 .挤塑保温板5 .固定件（塑料膨胀钉+自攻螺丝） 6. 聚合物面层砂浆7. 耐碱玻纤网格布8. 聚合物面层砂浆9. 弹性涂料（ 图一）1基层钢筋混凝土墙、砌块墙、砖墙等2找平层水泥砂浆，平整度为2米靠尺检查误差小于4毫米3粘结层专用粘结剂4保温层挤塑聚苯乙烯泡沫板5固定件工程塑料膨胀钉，加自攻螺丝6保护层面层聚合物砂浆、耐碱玻纤网格布、面层聚和物砂浆7外饰面弹性涂料、面砖饰面（二）、系统特点1、作为外墙保温层的挤塑聚苯板具有高抗冲击性和持久的保温绝热性能，使外墙保温系统既有更好的抗冲击力性能又使其具备在自然环境下吸水率极低（<1%）的优点，保证了系统保温性能的持久和稳定性。2、系统的固定方法采用粘贴或粘贴与机械锚固法，粘贴时，拉伸胶接强度大于挤塑保温板拉伸强度，在垂直墙面的荷载作用下，如风荷载、人为的撕裂等情况下，破坏均发生在聚苯板中，而不是在粘接胶浆处。机械锚固件是由优质工程塑料制作的膨胀钉和防锈性能优异高强结构钢制作的自攻螺丝组成，因而，固定方式极为安全可靠.3、本系统每隔两层设置岩棉板防火隔离带，确保防火性能达到国家规范和设计要求。（三）、施工工艺1、施工环境要求作业时环境温度不应低于5，风力不应大于5级，风速不宜大于10m/s，严禁雨天施工，施工时提前查看24h天气预报，避免粘接剂终凝前天气突然变冷影响粘结质量。2、建筑物及基层墙体要求2.1除实体混凝土墙体外，填充墙体（二次结构）外面抹1：3水泥砂浆找平层。外墙找平层表面干燥、洁净，强度、平整度、垂直度达以规范验收要求。2.2将外墙外保温施工的砼基体表面的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定项次项目允许偏差（mm）检查方法1表面平整度4用2m靠尺和楔形塞尺检查2垂直度每层5用2m托线板检查全高H/1000，且不大于20用经纬仪或吊线和钢尺检查3阴阳角垂直度4用2m托线板检查2.3外墙上的螺栓孔或其它孔洞用防水砂浆封堵（洞口较大处用细石砼填实）。2.4伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈及防水处理。2.5门窗边框或附框与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框或附框与墙体之间的缝隙用聚氨酯发泡填塞严密并用密封胶封严，做好窗框的保护。2.6保温施工前对建筑物及墙面进行主体结构验收，验收合格后方可进行外保温施工。3、主要施工工具搅拌工具：电动搅拌机、搅拌器、拌料桶、运料桶、水桶；切割工具：电阻丝切割器或美工刀、剪刀；抹灰工具：托板、平头抹子、锯齿抹子（镘刀）、灰铲；计量工具：磅秤检测工具：2米靠尺、线坠；辅助工具：扫帚、抹布、白线、透明胶带、墨斗、木锤；选用工具：导轨式爬架（有独立的安全方案）、冲击钻、钻头、手锤。施 工 流 程 图基层墙体处理 涂挤塑板界面剂预粘翻包网预留防火隔离带粘贴挤塑聚苯板 同时安装固定件及抹抗裂砂浆铺设防火隔离带 钻孔及安装固定件粘好挤塑板打磨找平配抗裂砂浆抹底层抗裂砂浆压人网格布抗裂砂浆找平验 收 4、施工程序4.1、本系统作法见上施工流程图。5、施工要点5.1基层处理5.1.1必须彻底清除基层表面浮灰、涂料、油污、脱模剂、空鼓及风化物等影响粘结强度的材料。5.1.2对新建工程的结构墙体，用2m靠尺检查，最大偏差应小于4mm，超差部分应剔凿或用水泥砂浆修补平整。5.2为增加挤塑板与基层及保护面层的结合力，应在挤塑板表面涂刷界面剂。5.3调制外墙保温用粘接砂浆5.3.1使用一只干净的塑料桶倒入五份干混砂浆，加约一份净水，注意应边加水边搅拌，然后用手持式电动搅拌器搅拌约五分钟，直到搅拌均匀，且稠度适中为止。保证干混砂浆有一定粘度，以维持刚粘上墙的挤塑保温板不滑落。加水时尽可能量小一点，不可加水过多。5.3.2以上工作进行完后，应将配好的砂浆静置5分钟，再搅拌即可使用。调好的砂浆宜在1小时内用完。5.3.3注意本系统干混砂浆只需加入净水，不能加入任何其它添加剂。5.4、粘贴挤塑聚苯板5.4.1网格布翻包（如图二）：檐口、挑板上下、孔洞边等的挤塑聚苯板上预贴窄幅网格布,其宽度约200mm，翻包部分宽度约80mm。（图二）5.4.2点框法（如图三）：用抹子在每块挤塑聚苯板周边涂 50mm 宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达 10mm；注意在挤塑聚苯板的下侧留设 50mm 宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。然后再在挤塑聚苯板上抹 8 个厚10mm100 的圆形聚合
