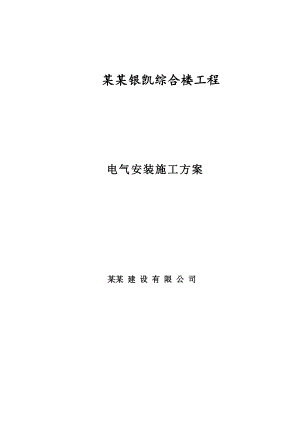

某综合楼工程电气安装施工方案.doc

某某银凯综合楼工程电气安装施工方案某某 建 设 有 限 公 司目 录前言一、 概述 二、 电气安装工程施工工艺流程 三、 施工准备 四、 现场施工 1、动力、照明系统施工 2、接地和防雷装置施工 3、电气设备试验 4、 通信设备安装、试验 五 质量管理措施 六、 安全生产文明施工措施 七、 组织机构及人员 八、 主要施工机械设备及计量器具配备 九、 施工进度计划 银凯电气工程施工方案1、编制依据建筑工程施工质量验收统一标准(GB50300-2001) 建筑电气安装工程施工质量验收规范（GB50303-2002） 电气装置安装工程母线装置施工及验收规范 (GBJ149-90)电气装置安装工程电气设备交接试验标准 (GBJ150-91) 电气装置安装工程电缆线路施工及验收规范 (GB50168-92) 电气装置安装工程接地装置施工及验收规范 (GB50169-92) 建筑电气安装工程通用图集（92DQ）建筑安装分项施工工艺标准（DBJ01-26-2003） FJD-2001人防电气图集第一节 概述本工程位于某某市通州区马驹桥镇，北邻兴华西大街，由1#、2#、3#楼两栋办公楼，一个附属用房及一个地下车库组成，地下部分联为一体地上部分各自独立，建筑基本层高5.4m，1#、2#楼为高层建筑采用筏板基础剪力墙结构，3#楼及地下车库采用独立基础框架结构，本工程总建筑面积约有50000。电气安装分照明，动力系统，防雷及接地系统，照明部分，火灾报警系统，通信部分，共用天线系统，安全防护系统，本建筑根据电力系统对供电可靠性和连续性的要求，将火灾报警系统，通信部分，安全防护系统，门禁系统和事故照明确定为重要负荷，实验室部分重要设备、电梯属于二级负荷，空调、照明、普通用途插座为三类负荷。强电接驳将由原厂区现有变电所以电缆直埋输送至各层配电室再分配至各用电点；接地系统采用TN-S系统，防雷接地和安全接地共用接地装置，所有外露可导电部分须用保护线（PE）与共用的接地极连在一起，（N）与（PE）线严格分开。施工中金属外壳、插座等均应与（PE）线可靠连接，以保证良好电气通路。弱电系统包括有火灾报警系统，通信部分，共用天线系统，安全防护系统，门禁系统。闭路电视和报警监控设备为现有设备，位于门卫。本工程只负责摄像机/探测器和相关线路的安装和接线。第二节.电气安装工程施工工艺流程:图纸会审、设计、技术交底、编制施工预算、进度、劳动力、材料计划低压开关柜基础，型钢制作，安装就位预埋管线接地装置、管件复核工、机具计划准备电气设备、材料计划准备钢管敷设穿线，接地及埋设连线照明器具安装，接线动力、照明配电箱柜安装低压配电室检查、复核设备电气连线低压母线安装及主接线连接防雷、接地装置安装电缆桥架、支架安装电气仪表配管，接线装置电气仪表检测装置电缆终端头制作，安装电力、控制电缆敷设弱电系统配管，接线通讯、弱电装置系统线端校核，接线受电前系统检测送电试车，质检验收电气系统调试绝缘测试，电机接线第三节 施工准备1 技术准备1）工程技术人员和预算编制人员要熟悉图纸，了解施工合同的主要内容和要求，对施工应遵守的标准规范进行学习，掌握施工的重点、难点应采取的措施；2）核查图纸和其它设计技术文件是否齐全，设计有无漏项，设计深度是否满足施工要求。 3）基础的预埋件及桥架预留孔在土建图上有无遗漏，位置、尺寸、数量是否满足设计和施工要求；4）核对电缆桥架与其它专业的设施安装在空间布置上是否有冲突；5）编制施工材料预算和工程预算，编制消耗材料供需计划，编制施工技术措施和施工安全措施；2. 施工班组1. 收施工图后要及时组织工人熟悉施工图，消化图纸。2. 将看图过程中发现的问题或疑问要及时与专职工程师进行讨论。3. 对施工机具进行检查维护，确保各种机具运转正常；4. 按总体平面布置的要求搭设现场施工用临时设施。3. 材料供应1. 收到施工材料预算和消耗材料供需计划后，对工程设备台件、材料数量、规格及到货日期等进行统计归类，对各种设备材料摆放进行合理规划；2. 及时收集工程施工中各种材料、设备的合格证、说明书，加强资料管理；第四节 现场施工一、动力、照明系统施工1、电缆线路1、电缆的检查 电缆及其附件到达现场或电缆敷设前应进行检查：产品的技术文件应齐全；电缆的型号、规格、长度、电压等级均应符合设计及图纸要求，电缆外观应无损伤、扭曲，绝缘良好、电缆封端应严密，当对电缆的外观有怀疑时，应进行试验，直埋电缆应经试验合格方可敷设。2、 电缆保护管的加工送电调试、验收检查灯具开关等器具箱盒防腐处理测定箱盒位预制弯管、切管套丝1）、工艺流程配电箱柜安装要求槽钢基础钢管敷设要求配电箱外壳固定配管隐蔽验收选择导线管口护圈导线连接线路检查绝缘测试置及固定管路连接丝扣套接接地跨接线焊接：2）电缆保护管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑，金属电缆管不应有严重锈蚀。3）电缆保护管的内径与电缆外径之比不得小于1.5倍。4）单根保护管的弯曲处不应超过3个，直角弯不应超过两个；弯曲处不应有裂缝和显著的凹凸现象。5）保护管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。6）保护管的管口处应无毛刺和尖锐棱角，管口宜做成喇叭形。7) 电缆保护管连接时，不宜直接对焊，应采用大一级短管套接或采用丝扣连接。管连接处短套管的长度不应小于电缆管外径的2.2倍，连接应牢固，密封应良好，两连接管管口应对齐。8) 镀锌钢管如有镀锌层剥落处应涂防腐漆。9) 施工人员应根据设计施工图纸确定电气设备的安装位置以及管材的型号、规格，按照施工规范的要求进行明管和暗管的敷设，安装完成后质量检查员进行检查确认。3、 电缆桥架安装1） 外观检查电缆桥架的规格、防腐类型应符合设计要求；附件齐全，桥架应有产品合格证及出厂检验报告。2）、桥架及电缆敷设工艺流程：桥架敷设要求弹线定位金属膨胀螺栓安装预埋吊杆、支架预留孔洞检查电缆及绝缘检测电缆敷设挂标志牌电缆绝缘测试电缆终端头安装通电试运验收支架与吊杆安装桥架安装保护接地线质量验收电缆敷设3）、桥架支、托架安装 重要桥架支撑要按设计的规格型式进行支架制作，其它需按现场实际情况制作的支架也要用料正确，下料后要将材料矫正、平直，支架制作要横平竖直、牢固美观，用砂轮机磨去毛刺；各支架的同层横档应在同一水平面上，其高低偏差不应大于5mm。托架支吊架沿桥架走向左右的偏差不应大于10mm。在现场安装支架时，支架间距离应均匀，支架间距根据现场实际情况定，一般水平距离以12米，垂直间距以1.52米为宜；支架在混凝土上用膨胀螺栓固定。4）桥架安装施工人员应根据电缆桥架平面布置图及剖面图确定电缆桥架的走向进行安装。电缆桥架连接板螺栓应紧固，螺母应位于桥架外侧；电缆桥架转弯处的弯曲半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。桥架的切割不能用气焊切割，必须用砂轮机或锯弓切割，各桥架的连接部位、固定部位不能焊接，必须用连板、螺栓连接。桥架整体安装完毕后要调平。5） 桥架接地电缆桥架全长均应有良好的接地且金属电缆桥架及其支架全长应不少于2处接地。4、 电缆敷设1）电缆敷设前应具备下列条件：a 设计交底及施工图会审已完成，与其它专业间的图纸核对无误。b 电缆已到现场且质量合格，随机技术文件和产品合格证书齐全。其规格、型号、数量符合图纸要求，现场已复核完毕。c 电缆通道畅通，技术人员应根据每盘电缆的长度和现场实际情况编制好电缆敷设表册，按照电缆敷设表册进行电缆敷设。2） 电缆盘不应平放存贮和平放运输，严禁将电缆盘直接由车上推下。3） 电缆敷设a 电缆的最小弯曲半径：聚氯乙烯绝缘电缆为其外径的10倍，交联聚乙烯绝缘电缆为其外径的15倍，多芯控制电缆为其外径的10倍。b 电缆敷设时应排列整齐，不宜交叉，水平敷设的电缆，首尾两端、转弯两侧及每隔510米设固定点；敷设于垂直桥架内的电缆固定间隔应符合规范要求，电缆的首、尾及分支处应装设标志牌。c 直埋电缆深度按图纸施工，设计无说明时，表面距离地面不应小于0.7m，直埋电缆的上下部应铺设不小于100mm厚的细砂或软土，并加盖砖头，其覆盖宽度应超过电缆两侧各50mm，直埋电缆回填土前，须共检合格后方可回填，回填土应分层夯实，及时做好隐蔽工程记录。d 电缆与厂区道路交叉时，应敷设电缆保护管G100，电缆管的两端宜伸出道路路基两边各2米。e 电缆敷设时的最低温度不得低于0。4） 电缆头的制作a 电缆敷设后应进行电缆头制作安装，电缆终端头的制作应严格遵守电缆头制作工艺，配件齐全，并符合要求，相位正确。b 电缆头制作完成后进行绝缘电阻的测试，直流耐压试验和直流泄露试验，并复查电缆相位正确后进行安装。c 制作电缆终端头，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间。 剥切电缆时注意不要损伤线芯和保留的绝缘层。附加绝缘的包绕、装配、热缩等应清洁。d 电缆终端上有明显的相色标志，且应与系统的相位一致。 5、电气盘、柜安装及二次回路接线1. 盘、柜安装前的检查1） 设计交底及施工图会审已完成，与土建图纸已核完，配电室平面布置尺寸、预埋件等应正确无误；设备材料等规格、型号、数量符合图纸要求，且质量合格，随机设计文件和产品合格证齐全。2） 基础型钢其不直度和水平度允许误差为<1mm/m、<5mm/全长，基础型钢应有明显的可靠接地。3） 盘、柜运至现场应及时进行验收检查：型号、规格是否符合设计要求；设备无损伤，框架无变形；附件
