某电气施工技术方案.doc

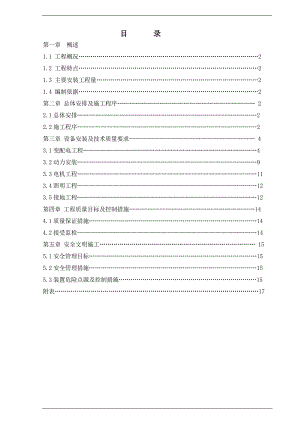

目 录第一章 概述1.1 工程概况21.2 工程特点21.3 主要安装工程量21.4 编制依据2第二章 总体安排及施工程序 22.1总体安排22.2施工程序2第三章 设备安装及技术质量要求 43.1变配电工程43.2动力安装93.3电机工程113.4照明工程123.5接地工程12第四章 工程质量目标及控制措施144.1质量保证措施144.2接受监检14第五章 安全文明施工 155.1安全管理目标155.2安全管理措施155.3装置危险点源及控制措施15附表17第一章 概述1.1 工程概况是 公司新建装置。本装置低压配电室由两台1250KVA全封闭油浸电力变压器供电，配电间供电方式采用双母线分段运行。装置电气部分由DPEC公司设计。装置新扩建常压罐区两座、球罐区两座。辅助生产泵房四座。施工范围主要包括变配电安装工程、动力安装工程、电机工程、照明工程、接地工程等几个方面。1.2 工程特点 本工程为二类建筑供电。供电负荷主要为二类负荷。因此要求施工中严格执行电气安装施工验收规范。 业主要求11月底中交，绝对工期较短，对施工制约较大。因此，施工中需科学布局，合理安排。根据本工程具体实际情况，应以配电间内施工、电机施工为主要控制点。1.3 主要安装工程量 见附表一 主要安装工程量一览表.1.4 编制依据1.4.1 DPEC公司设计图纸1.4.2 执行规范及标准1.4.2.1 建筑电气工程施工质量验收规范GB50303-20021.4.2.2 电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范GBJ148901.4.2.3 电气装置安装工程母线装置施工及验收规范GBJ149-901.4.2.4 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171921.4.2.5 电气装置安装工程电缆线路施工及验收规范GB50168-061.4.2.6 电气装置安装工程电气设备交接试验标准GB50150-061.4.2.7 电气装置安装工程低压电器施工及验收规范GB50254-961.4.2.8 石油天然气建设工程施工质量验收规范电气工程SY4206-07 第二章 总体安排与施工程序2.1 总体安排根据施工组织设计网络计划要求，电气安装工程主要分为四个阶段进行。第一阶段：2011年6月30日前，进行施工准备和配合土建预埋，非标准件预制及装置接地施工；第二阶段：2011年7-9月，进行电缆桥架、配电间盘柜安装、装置区动力安装、电缆敷设、照明安装；第三阶段：2011年10月，进线配电间二次接线、电气试验和调试、电机工程；第四阶段：2011年11月，进行配电间送电、装置收尾、单机试运、中交阶段。2.2 施工程序施工程序框图如下：图纸会审技措编制施工技术交底接地、预埋施工接地极埋设接地网施工设备及框架接地电缆保护管施工基础槽钢预埋变压器安装基础及设备验收变压器安装母线槽、桥安装盘柜安装盘柜基础预埋盘柜安装母线安装电缆桥架立柱及托臂安装桥架安装桥架接地现场设备安装支架或基础制安设备安装固定设备框架接地电缆敷设前检查联锁保护调试电缆敷设敷设后检查电缆头制作及接线电机电机检查电机干燥（需要时）电机接线电机试验调校电机试车控制保护系统调试资料整理及交工负荷试车电机空试二次接线变电所受电试验调校2.2.1施工准备2.2.1.1 施工技术准备工程开工前应做好技术准备工作，包括图纸会审、施工及验收标准规范收集整理、技术交底等。并应根据工程进展情况编制各项技术措施。2.2.1.2 施工机具、设备准备根据工程量大小及工期安排，提出施工机具及试验设备需用计划，并落实其配置情况，按期组织进入施工现场。具体见附表二施工机具计划一览表2.2.1.3 设备、材料准备 工程开工前根据设计图纸提出材料计划及措施用料计划，并组织进货和清点验收，妥善保管。设备材料应提前或按期到达施工现场。2.2.1.4 劳动力准备工程开工前结合工程特点，组织施工人员熟悉施工图纸，执行的施工规范及验收标准，了解施工方案和各关键的施工技术措施。同时应根据工程量大小，工期计划，合理调配劳动力。具体见附表四施工劳动力计划。2.2.2 工程施工阶段工程施工阶段分为四个过程即预埋和预制、安装、试验调试、试运投产四个阶段。2.2.2.1 预埋和非标准件预制阶段工程前期做好接地工作，做好盘柜基础槽钢的施工，做好保护管预埋工作。能预制的尽量深度预制，以减少施工高峰期的工作量。2.2.2.2 安装阶段根据土建、设备安装、工艺等专业施工进展情况，及时进行电气安装工作，施工时涉及到专业交叉施工时，应合理安排工序并及时现场调整，施工中遵循先地下，后地上；先预制，后安装；先动力，后照明的原则。2.2.2.3 试验调试阶段在安装工程已基本完工时进行试验调试工作及接线工作，包括高压设备试验和继电保护调校由专业调试人员进行，并按照相应的施工技术措施的要求进行。2.2.2.4 试运投产阶段在安装和调试工作完成后，配合工艺、设备自控专业进行单机试运，单机试运合格后办理中间交工证书。 第三章 设备安装及技术质量要求3.1 变配电工程 本装置变配电部分包括0.4KV低压配电所一座。设计安装电力变压器1250KVA 6/0.4两台，电源引自公用工程联合站变电所；各种盘柜26台套。3.1.1 变配电安装工程3.1.1.1 电力变压器安装变压器到达现场后要对照设计文件检查变压器的型号、规格、参数、附件是否符合设计要求，随机文件、配件是否齐全、完备，变压器有无机械损伤，高、低压套管瓷件有无裂纹等缺陷。变压器的运输与吊装由专业人员进行，运输中不应有冲碰和严重振动，利用吊车、倒链、滚杠、千斤顶安装就位。附件安装应符合产品及规范技术要求。 变压器的基础型钢按要求进行安装。在母线配制完毕后，将变压器用可拆卸的制动装置加以固定。本装置采用TN-C接地方式，变压器零线在变压器室接地。3.1.1.2 盘柜安装盘柜基础槽钢应矫正平直后再下料安装，将槽钢与预埋件牢固焊接，槽钢表面应平整，安装后基础槽钢的允许偏差见下表：项 目允许偏差检验方法mm/mmm/全长不直度15拉线、尺量检查水平度15拉线、尺量检查位置误差及不平度-5拉线、尺量检查基础型钢安装，其顶部宜高出抹平地面10mm。手车式成套柜按产品技术要求执行。每列盘柜基础槽钢至少有明显的两处可靠接地点，可利用基础槽钢做接地，盘柜安装时，首先精确测量出每列盘柜中的一块配电柜的位置，精确地校正好第一块柜的垂直度和水平度以这块柜为标准，依次向两边或一边校准其他各柜，调整好的配电柜要柜面整齐一致；柜间用相应规格螺栓固定好，无明显缝隙，配电柜安装后允许偏差如下表： 项 目允许偏差（mm） 垂直度（mm/m） 1.5 水平偏差相邻两盘顶部（mm） 2 成列盘顶部（mm） 5 盘面偏差 相邻两盘边（mm） 1 成列盘面（mm） 5 盘间缝隙（mm） 2配电柜底座采用螺栓连接固定在基础型钢上，每个柜不应少于四处；盘柜采用基础槽钢做接地线。抽屉式配电柜安装完后对所有的抽屉进行检查调整；检查时着重检查抽屉推拉的灵活性，抽屉机械与电气联锁装置的可靠性，同规格抽屉的互换性；盘柜内的电器元件型号、规格应符合设计要求，外观完好，附件齐全；接触器、起动器的活动部件动作应灵活，无卡阻；衔铁吸合应无异常响声、触头接触紧密，断电后应能迅速脱开；过负荷热继电器的规格应按电动机的保护特性选配；热继电器的电流调节指示位置，应调整在电机的额定电流值上，如设计有要求时应按整定值进行校验。3.1.1.3 硬母线的安装硬母线加工首先要进行母线矫直，再进行母线下料，然后按需要进行母线弯制，母线搭接安装时应按下表或厂家要求进行。母线接触面加工后必须保持清洁，并涂以电力复合脂。母线平置贯穿螺栓应由下向上，其余情况下，螺母应置于维护侧，螺栓长度宜露出螺丝2-3扣。 搭接形式类别连 接 尺 寸钻孔要求螺栓规格b1b2a(mm)个数直线连接125125125214M20100100100174M16垂直连接125125214M20100100174M16螺栓紧固采用力矩扳手紧固，其紧固力矩值见下表或厂家文件要求。 螺栓规格（mm）力矩值（N.M）M20156.9-196.2M1678.5-98.1M1451.0-60.8M1231.4-39.2M1017.7-22.6母线安装完毕后，相色标识应正确明显。3.1.1.4 低压封闭式母线槽安装母线槽到货检验合格后，按随机图纸安装。安装前，检查预埋吊挂装置的牢固性。安装时采用小型起吊架（自制）和倒链组对成节安装。母线槽距地面不少于2500毫米。3.1.1.5二次回路配线二次接线按施工图进行，接线要求正确无误，电气回路的连接（螺栓连接、插接、焊接等）应牢固可靠。电
