某生态河项目箱涵施工方案.doc

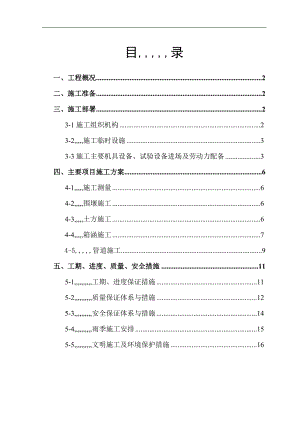

目,录一、工程概况2二、施工准备2三、施工部署23-1施工组织机构23-2,施工临时设施33-3施工主要机具设备、试验设备进场及劳动力配备3四、主要项目施工方案64-1,施工测量64-2,围堰施工64-3,土方施工64-4,箱涵施工74-5,管道施工9五、工期、进度、质量、安全措施115-1,工期、进度保证措施115-2,质量保证体系与措施125-3,安全保证体系与措施145-4,雨季施工安排155-5,文明施工及环境保护措施16一、 工程概况麒麟科技创新园九号路生态河箱涵中心桩号K0+620.684，箱涵中心线法线与道路中心线逆交5.2°，总长（中心线长度）42m，共分3节。每节段节长（中心线长度）14m，相邻节段间设置2cm沉降缝，沉降缝处安装橡胶止水带。设计汽车荷载采用公路级，人群荷载3.45KN/。箱涵基础位于淤泥质粉质粘土，承载力不足，工程特性差，采用水泥搅拌桩处理。主要工程数量：材料名称单位涵身翼墙沉降缝洞口铺砌栏杆合计混凝土C30M³840.476.8917.2C1556.756.7小计897.176.8973.9钢筋HRB33525吨4.04.0227.47.42056.656.61810.30.510.8167.60.58.1140.50.51212.21.113.3小计98.12.6100.7R23530吨0.30.36.50.40.4小计0.70.7栏杆榀52.052.0橡胶止水带M67.067.0碎石垫层M³226.812.4239.2M7.5砂浆砌Mu40片石87.587.5灰土2200.02200.0二、施工准备1、清理深搅桩施工现场垃圾杂物，熟悉领会本基坑开挖方案的内容及工程图纸内容和要求，明确现场的原地面标高及坐标基准点，配备专业施工班组做好针对性的技术交底并测量放样，做好各种原材料合格证的收集和各项试验工作；2、组织施工管理人员进入施工现场；3、搭建临时施工设施场地；4、编制材料、机械用量计划，组织材料机械设备进场；三、施工部署3-1施工组织机构项目经理项目总工程师项目副经理土方施工队涵洞、管道施工队各班组各班组施工科技术科材料科财务经营科后勤科项目部经理全面负责工程实施阶段的各项工作，下设副经理1名，分管生产调度、后勤保障及安全管理等。项目总工程师负责技术质量；施工科、技术科、机械科、材料科、生产经营科后勤科及办公室负责日常事务处理。项目经理部具体施工实施管理机构：施工科：日常施工指挥、调度中心、负责工程计划的编制和实施；机施调度、劳动力配制；协调项目经理部的施工进度。技术科：负责工程日常的技术问题的处理；进行工程的交底、施工技术交底及工程质量事故的处理工作，指导项目经理部做好各环节的工序质量验收工作；指导和协调工程测量与工地试验室工作；负责工程资料的收集、整理、存档。,材料科：负责工程材料采购和管理，各类施工材料、成品、半成品的进场管理，日常小型机具、工具的管理、各类劳动保护用发放。,财务经营科：工程合同管理及支付的管理部门。负责合同管理及解释；完成实物工程量的统计、工程进度报表的上报及工程结算；对外合同支付及工程预、决算工作；工程的索赔等事宜，劳动工资管理。,后勤科：后勤保障部门。负责职工膳食供应、保健及各类办公用品的发放；计量器具管理；,土方施工队：负责工程土方施工。,箱涵施工队：负责本工程箱涵施工。,3-2,施工临时设施、临时道路：修建临时施工便道。、临时电路：施工用电已至现场。、生活设施及现场办公室：已安排到位。3-3施工主要机具设备、试验设备和进场及劳动力配备一、拟投入主要施工机具设备序号机械或设备名称型号规格数量进场计划1挖掘机CAT320C2使用前2天2装载机BL-401使用前2天3履带式推土机上海120A-11使用前2天4移动小功率发电机2开工前1天5平板振动器2开工后2天内6插入振动器4开工后2天内7蛙式打夯机2开工后2天内8施工中所需其它设备开工后陆续进场二、 劳动力配备：工种、级别按工程施工阶段投入劳动力情况人数高峰期人数班组划分备,注机械组882个班电工组242个班架子工组8152个班箱涵施工组30402个班机修组231个班综合组4102个班合,计5480三、施工计划安排1、工程总进度计划安排根据先下后上的原则，采用分段交叉施工，各段均服从项目经理的统一指挥，采用流水作业方式施工，确保整个工程按期完成。（详见施工流程图）2、工程形进度（附后）,施工工艺流程图,施工准备清除施工范围障碍物测量定位放线测量复核机械设备进场材料进场草袋围堰、基坑排水施工场地排水开挖箱涵底板施工侧墙施工箱涵顶板施工管道、管井及其它附属工程竣工验收四、主要项目施工方案4-1,施工测量（一）、测量所备资料与依据：1、进场后，由业主组织现场交桩并做好现场交桩记录，根据业主提供的导线点和水准点资料，项目经理部组织测量人员采用TOPCON-GTS-102N全站仪及NAL132水准仪进行全线复测和闭合，剔除已移动或已破坏点位，并及时上报监理测量资料。经审查合格后，进行全线导线点加密和水准点加密工作；并根据设计资料，复核所有控制点和立交控制点，埋设保护桩。2、导线点和水准点经复核无误后按河道设计图提供的座标、标高定位，放出河道及箱涵平面曲线特征及施工测量控制点，并作好防护桩，并与现有道路状况对比，然后报监理复核准确后，再按施工顺序要求放施工控制桩。3、根据设计图纸提供的工程定位点，沿河道两侧100m设置河道的标高轴线测量控制点。测量控制点（临时控制点）采用埋置砼墩内设钢筋做法。4、控制点布置在不受施工影响的位置，且相邻点间应通视。5、定位轴线标高控制网建立后，在现场与业主监理一道对其进行验收，并经认可后作为施工测量定位放线的控制依据及工序验收依据。6、在施工过程中应对标高控制定期复检，及时纠正可能出现的偏差。4-2,围堰施工,由于本工程设计的河道为规划河道，施工较为困难，故考虑采用半边施工法。具体方法为用草袋装以松散的粘性土。其装土量为袋容量的1/22/3，袋口用麻线或细铁丝缝合，堆码时要求上下左右互相错缝，并尽可能堆码整齐。在水中堆码时可用一对带钩的杆子运送就位。并在基槽开挖一侧设置排水槽，以利将表层积水引入排水槽后再用潜水泵抽干。为防止草袋滑移，须在排水中要侧用中150200的46m,长木桩加固，其间距为8001000mm。4-3,土方施工1、施工准备：施工前乙方必须仔细阅读施工图纸，了解施工内容。甲方应提供平面控制桩和水准点给乙方，乙方根据甲方所提供图纸和平面控制桩进行定位放样和水准测量。2、河道土方(1)、施工场区采用草袋围堰基坑排水。(2)、土方的开挖：土方开挖施工前，施工范围内的有关障碍物应清除干净。本工程土方开挖时将根据所挖土方的高低、土质及运距进行合理的机械调配：开挖区开挖较深的区，将采用以挖掘机挖、装自卸车运为主，边坡及沟槽采用人工施工。3、箱涵基坑开挖(1)、沟槽开挖根据设计图纸要求结合具体情况视土质和地下水情况决定。(2)、挖前按设计图纸要求定出槽底宽及中线位置，放出沟槽边线，并用石灰画出两侧宽度，便于使机手更好掌握操作，测量人员要时常配合检测，防止挖偏。待机挖至距设计标高以上2030cm时，采用人工开挖，预防开挖掌握不好而造成对槽底原状土的扰动。施工至该工序时，由项目监理检查地基土质，若项目监理认为地基需要处理，并发出进一步开挖的指令及提出此地段处理的方法，项目部应该执行。沟槽施工完毕后不应长时间晾槽，且槽底不得受水浸泡。(3)、沟槽开挖时需注意地下管线，严格控制中线位置，根据开挖深度合理选择挖掘机械，自卸汽车配合运土，在地质较好的地段坡底适当减小，以减少挖方，力争工期。(4)、根据招标文件精神运往业主指定的临时堆土场或弃土场。4-4,箱涵施工搭设2m×1m导流槽进行导流后进行箱涵施工，箱涵按伸缩缝分段施工。4-4-1,土方开挖用挖掘机挖至距涵底标高1520cm厚采用人工开挖。4-4-2,砼垫层施工砼垫层采用现场拌合，沿箱涵纵向方面外侧搭设钢管脚手架，在钢管脚手架上布置若干个可移动滑槽,作为砼输送点，通过滑槽将砼输送到坑底后，采用人工摊铺。振捣采用插入式振动器振捣。4-4-3箱涵钢筋1、箱涵钢筋分二次绑扎成型：即在垫层施工完毕具有足够强度后，首先绑扎底板、侧墙预埋钢筋；侧墙钢筋在底板混凝土浇筑后第二次绑扎。2、钢筋保护层用砂浆垫块控制，用于侧墙砂浆垫块应预埋入铁丝，以利绑扎。3、每次钢筋绑扎成型后，请监理代表检查隐蔽工程后支模浇混凝土。4、对于侧墙施工缝处钢筋粘接浆体，应认真清理干净。5、侧墙钢筋绑扎时，采用活动脚手架。4-4-4,模板施工箱涵模板全部采用定型钢模。箱涵侧墙模采用串心螺栓来控制内外模的间距，串心螺栓用12圆钢制成，中间带有一块止水片，两端有铁片和钢筋接触，不能移动，端头做成螺纹式，用特制钢套头固定，在混凝土浇筑完成后拆模时，将钢套取出，清理干净重复利用，然后割掉串心螺栓外露部分，再用1:1砂浆分两次抹后，亦可在砂浆内渗透入UEA微膨胀水泥，以防渗漏。箱涵顶撑采用48mm钢管，横向间距60cm，纵向间距80cm，支撑下端应安置在槽钢上，使应力分散，防止混凝土受损，上端应用支垫木托往钢模，支垫木和钢管接触处应焊接10cm*10cm*1.5cm的小钢板，免使垫木受剪力破坏，沿渠道纵向每隔5m采用剪刀撑固定，使内部钢筋支架形成整体。外模的斜撑应
