某市城区雨污水管道改造施工方案.doc

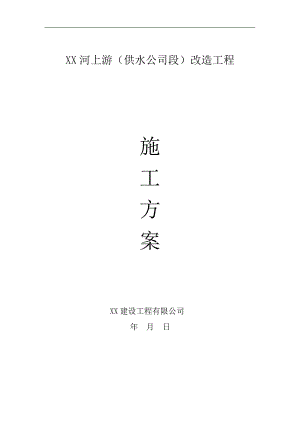

XX河上游（供水公司段）改造工程施工方案 XX建设工程有限公司 年 月 日目 录一、编制依据.3二、工程概况.3三、施工措施.4四、工期计划及工期保证措施.10五、施工质量保证措施.11六、雨季施工措施.12七、安全文明施工措施.12八、现场管理人员名单及劳动力安排计划.16九、施工现场机械安排计划.18一、编制依据1.XX河上游（供水公司段）改造工程设计图纸及说明书2.图纸会审及建设方下发的文件等3.现场调查4.GB50268-2008给水排水管道施工及验收规范5.GB50014-2006室外排水设计规范6.建设单位可提供的条件7.资源供应情况8.施工现场的具体情况二、工程概况（一）工程性质和作用 XX河上游（供水公司段）改造工程位于XX市西城区，附近多居民小区、医院、学校，对于周边环境的改善起着重要作用。同时也将进一步满足城市交通增长需要，完善城市路网分布，改善中心城区的环境，提高道路通行能力。（二）概况本工程位于XX河西段，河内需抽水、清淤，河底填垃圾至垫层底平，回填土至路基底平，河北侧1米处下污水管道，距污水管道中心5.5米处为雨水管道。（三）主要实物工程量1. 污水管道实物工程量 D400钢筋砼管（橡胶圈接口） 900m 接头445个 污水检查井 37座2. 雨水管道实物工程量 D200钢筋砼管（水泥砂浆接口） 20m D300钢筋砼管（水泥砂浆接口） 112m D600钢筋砼管（水泥砂浆接口） 93m D800钢筋砼管（水泥砂浆接口） 217m D1200钢筋砼管（水泥砂浆接口） 719m 雨水检查井 43座 方形雨水收水井 42座（四）编制原则以施工图纸、设计文件、规范为依据；采用先进的施工组织管理技术，统筹计划，合理安排，组织分段平行流水作业，均衡生产。依据施工图纸的各项要求，认真贯彻、落实业主的的设计要求，遵守设计图纸、国家标准、行业标准、施工及设计规范、评定及验收标准。 三、施工措施 根据设计要求、现场情况及甲方提出的建设性要求，我们本着先地下后地上、穿插施工尽量缩短工期的原则，仔细研究，制定了如下施工方案：（一）施工顺序：施工准备围堰清淤前抽水,挖导流沟、积水坑施工期间抽水清淤泥、换填建筑垃圾雨水管线施工降水、污水管线施工回填土灰土（供水桥东客土回填）水稳沥青路面人行路（二）施工方案措施1.施工准备认真阅读图纸，仔细勘察现场，对管线的设计高程与原建排水口进行复测。根据图纸设计及工期要求组织人员、机械、设备及物资。2.围堰沿河两岸居民区污水排放口太多，24小时生活污水和每周强制性定期排放的大量污水流入施工河道内。现在正值雨季，大面积雨水随小区污水排放口汇入施工河道，且河内流水不畅（见淤泥上平实测记录），无法将水一次性抽走。所以，根据工期要求及现场情况须在施工河道内设围堰四道以确保工程顺利进行，即：妇幼保健院桥西侧一道，供水公司桥东侧一道，胜利十中门前一道、工程最东端一道。在施工过程中各小区雨、污排水口不断流，因此需在每道围堰处加设围堰一道，形成蓄水池。在池内安装水泵将水抽走。3.清淤前抽水，挖导流沟、积水坑施工期间排水1）清淤前抽水由于正值雨季河内积水太多，胜中社区、妇幼保健院、文汇派出所、供水公司办公区、供水公司住宅区、碧水苑小区、胜利十中等处雨、污水全部汇入河中，24小时常年流水不断，且河道流水不畅，因此，须在妇幼保健院门前、K0+290处、供水桥西侧、K0+500处、K0+600处河北侧排水沟、胜利十中门前围堰处、工程末端等各处安装潜水泵进行抽水。2）挖导流沟、积水坑施工期间排水由于供水公司、碧水园小区等雨、污水都汇入河中，排水量大且又不能阻止其向河内排水。为了既不妨碍工程施工又能保证其排水。根据现场情况，在雨、污管线施工完成前，在妇幼保健院门前、K0+290处、供水桥西侧、K0+500处、K0+600处河北侧排水沟、胜利十中门前围堰处、胜利十中雨、污水排放口处、工程末端八处流水量较大的排水口处各挖积水坑一处。为保证不带水施工在雨、污水管线之间挖导流沟，把施工段内所有的水分别导流至这八处积水坑内。并在这八处积水坑内各安装潜水泵四台，在雨、污水管线完成前保证多水能吞、小水能抽，使工程顺利进行。4.清淤泥、换填建筑垃圾由于XX河两岸小区、学校及供水公司的雨、污水都汇入施工河道内，且附近的道路、菜地、公园的雨水也汇集于此，河内常年沉积了大量淤泥，且河内杂草从生，淤泥内掺杂着常年积累的生活垃圾。不清走淤泥换填建筑垃圾，则无法达到施工要求。由于现场狭窄又无施工道路，必须在妇幼保健院桥（拆除后）和碧水苑东门K0+600等处，从岸边开始用200挖掘机将淤泥挖到围堰的另一侧，由于挖出淤泥后地下水位太高，不断有地下水渗出加之河边排水口不断有水流入河内，造成河底松软。为此，施工过程中采取围堰清淤与换填建筑垃圾相结合的方法，先将淤泥用挖掘机甩入蓄泥池内，随后购买建筑垃圾运到河边，用卸一车平一车（随时压实）的办法修筑施工便道，使便道能达到运输承重要求。蓄泥池内的淤泥经一段时间含水量降低后，用自改槽车外运至指定地点。运走淤泥后，把便道高出设计标高的部分，再用挖掘机挖至便道两侧，找平至管道垫层下平高程，两侧填至岸边，用振动压路机压实。2）供水桥以西回填土雨、污管线施工完成后进行土方回填，由于正值雨季，土含水量大，雨、污管线间距不满足运土车辆进出，又别无施工道路及存土场地，无法边进土边分层压实。我们实行以下施工方案：计算出本段路基以下土方量，土方运至雨水管线南侧，边进土边用200挖掘机将土倒运至雨水管线北侧，上层土晾晒至最佳含水率后，倒运至雨水管线南侧,根据设计要求分层压实。把北侧剩余土方再倒运至雨水管线南侧路基上，晾晒后再倒至雨水管线北侧，分层压实。这样循环倒运、压实，雨水管线两侧分层压实至设计高程后，完成后，雨水管道周围用10灰土环包300mm厚。3）供水桥以东回填土由于供水桥以东跨河管线太多，导致车辆在河内无法通行。因此，我们制定以下施工方案：为使挖掘机能回填土至施工河道内，从供水桥K0+430至K0+650段，清理河北侧菜地8米宽，修筑400mm厚6m宽垃圾便道一条，在K0+650至K0+830段铺300mm厚6m宽防护土（此段为花砖路面），作为临时施工道路。回填土方时，先把土方缷在临时道路上，再用200挖掘机倒运至河内，再用200挖掘机在河内整平并压实。5.降水因XX河南岸至北二路污水主管线太深，必须进行降水工作。本段共150米，插立管130根，安装水泵5台，根据实际施工需要降水17天（安装1天、降水7天后挖槽，挖槽1天，垫层1天，管线施工3天，砌筑污水井1天，回填2天，拆除降水管1天）6.排水管线施工1）污水管线施工（1）、管道基础：a.污水管道基础采用120°C15混凝土基础，基础下加设200mm厚级配砂石。b.污水管道位于雨水管道下且相交管壁间距小于0.3m时，污水管道做360°C15混凝土环包处理，环包厚度为200mm，长度为上层管道管径+1000mm。（2）、管道敷设：a.在施工过程中，如果出现与已建管道交叉碰撞时，将按如下原则处理：“有压让无压，支管让干管，小管让大管”b.当污水管线与雨水管线交叉时，设置雨污交叉井。c.在重力流排水管道敷设时严格按设计坡降施工，杜绝出现无坡、甚至倒坡现象。（3）、清扫与试验：在管道安装完成后将按要求进行严密性实验，实验前首先进行清扫工作，确保管内出现遗留残渣、石块等杂物。沟槽回填管道安装并严密性实验合格后进行沟槽回填工作，回填时做到分层对称回填、夯实，且每层回填高度不超过0.2m。（4）、管线与检查井连接管线与检查井采用刚性连接：管口与检查井连接时，将管口凿毛、刷净、湿润后砌入井壁与管道的缝隙，将缝隙填满。检查井采用预制检查井，并在井壁上按管道轴线位置预留洞口，预留洞口的内径不小于管材外径+100mm；连接时用1:2水泥砂浆将管段与洞口间的缝隙填实，并做防渗处理。（5）、回填管道安装并严密性试验合格后及时进行沟槽回填，回填时分层对称回填、夯实，回填高度0.2m。（6）、其他a.施工时合理安排管道敷设、下管连接以及清扫等各道工序的顺序，在保证工程质量的前提下尽量缩短工期，另外，在地下水位较高的地段如果不能及时回填时，及时做好稳管措施，避免发生浮管，必要时采用沙袋压管。b.非控制井位检查井位置根据实际情况，在上下游2m范围内进行适当调整。c.在现场施工过程中如果遇到难以处理的其他问题及其他未尽事宜，根据现场情况，及时与业主、设计、监理协商解决。2）雨水管道施工清除淤泥后，根据雨水管道设计高程，垃圾填至碎石垫层底平。（1）、管道基础a雨水管道基础采用135°混凝土基础，基础下加设300mm厚碎石。b.雨水管道位于污水管道下且相交管壁间距小于0.3m时，雨水管道做360°C15混凝土环包处理，环包厚度为200mm，长度为上层管道管径+1000mm。（2）、管道敷设a.在施工过程中，如果出现与已建管道交叉碰撞时，将按如下原则处理：“有压让无压，支管让干管，小管让大管”b.当雨水管线与污水管线交叉时，设置雨污交叉井。c.在重力流排水管道敷设时严格按设计坡降施工，杜绝出现无坡、甚至倒坡现象。（3）、清扫与试验：在管道安装完成后将按要求进行严密性实验，实验前首先进行清扫工作，确保管内出现遗留残渣、石块等杂物。（4）、管线与检查井连接管线与检查井采用刚性连接：管口与检查井连接时，将管口凿毛、刷净、湿润后砌入井壁与管道的缝隙，将缝隙填满。检查井采用预制检查井，并在井壁上按管道轴线位置预留洞口，预留洞口的内径不小于管材外径+100mm；连接时用1:2水泥砂浆将管段与洞口间的缝隙填实，并做防渗处理。（5）、其他a.施工时合理安排管道敷设、下管连接以及试压等各道工序的顺序，在保证工程质量的前提下尽量缩短工期，另外，在地下水位较高的地段如果不能及时回填时，及时做好稳管措施，避免发生浮管，必要时采用沙袋压管。b.非控制井位检查井位置根据实际情况，在上下游2m范围内进行适当调整。c.在现场施工过程中如果遇到难以处理的其他问题及其他未尽事宜，根据现场情况，与业主、设计、监理协商解决。7.灰土本工程石灰土分为两种：人行道下为15c
