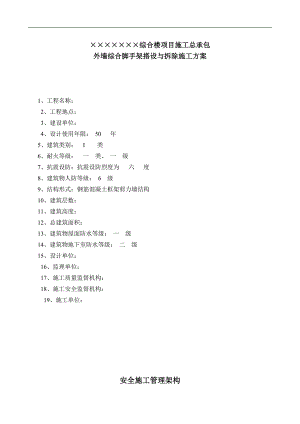

×××××××综合楼项目施工总承包外墙综合脚手架搭设与拆除施工方案1、工程名称： 2、工程地点： 3、建设单位： 4、设计使用年限： 50 年5、建筑类别： I 类6、耐火等级： 一 类、 一 级7、抗震设防：抗震设防烈度为 六 度8、建筑物人防等级： 6 级9、结构形式：钢筋混凝土框架剪力墙结构10、建筑层数： 11、建筑高度：12、总建筑面积：13、建筑物屋面防水等级： 一 级14、建筑物地下室防水等级： 二 级15、设计单位： 16、监理单位： 17、施工质量监督机构： 18、施工安全监督机构： 19、施工单位： 安全施工管理架构 项目经理：××××技术负责人：×××× 安全总负责人：××××总施工：××× 质安员：×××× 施工班组：×××××× 目 录脚手架参数：1第一章：脚手架搭设2一、工程概况：2二、编写依据：3三、施工规范：3四、脚手架搭设施工准备：3五、脚手架搭设组织和管理：3六、脚手架搭设地基处理：4七、脚手架搭设使用材料：4八、构配件检查与验收；6九、脚手架检查与验收：6十、脚手架基本构造：9十一、脚手架搭设要求：9十二、脚手架安全防护措施：12十三、工程事故应急处理预案：13十五、应急报警体系：17十六、外脚手架定期监测措施：18十七、脚手架防雷与消防：19十八、脚手架安全用电：20十九、劳动力安排：21二十、外墙综合脚手架搭设平面图、立面图、剖面图后附21二十一、脚手架计算说明书后附21第二章：悬挑卸料平台22一、工程概况：22二、卸料平台使用材料：22三、卸料平台搭设要求：22四、卸料平台安全与防护措施：22五、卸料平台搭设平面图、剖面图后附23六、卸料平台计算说明书后附。23第三章：脚手架拆除24一、工程概况：24二、安全防护措施：25三、脚手架拆除要求：25四、劳动力安排：26脚手架参数：顺序构造要求采用落地式及型钢悬挑式备 注1全钢搭设13.4m及16.5m搭设采用单根钢管搭设。54.2m及69.5m搭设采用单根钢管搭设分段卸荷搭设搭设高度69.2m采用4段卸荷；搭设高度54.2m采用3段分段卸荷2钢管型号48×3.53立杆横距1.05m桥面铺设定型脚手板4立杆纵距1.50m不能大于1.50m5步 距1.80m不能大于1.80m6每步纵向设置水平杆1道7大横杆在上，小横杆在下搭接在小横杆上的大横杆根数为3根小横杆间距500mm8内立杆与建筑物边或飘线边间距309连墙杆采用刚性连接，跟楼层高度，纵向每3跨设置预埋48短钢管连接脚手架内立柱纵向每约4.50m设1道10剪刀撑（斜撑）搭接长度1.00m11踢脚板隔1层平桥设置1道12脚手架卸荷吊环预埋20钢筋每约1.50m顺延设置1道外墙综合脚手架13脚手架卸荷吊杆用11钢丝绳每约1.50m顺延设置1道外墙综合脚手架15脚手架卸荷吊环预埋20钢筋每约1.50m顺延设置1道施工梯脚手架16脚手架卸荷吊杆用14钢丝绳每约1.50m顺延设置1道施工梯脚手架17脚手架卸荷吊环预埋20钢筋每约1.50m顺延设置1道卸料平台支架18脚手架卸荷吊杆用16钢丝绳每约1.50m顺延设置1道卸料平台支架19脚手架满挂安全网第一章：脚手架搭设一、工程概况：××××综合楼工程，位于××××××，由×××××××××合作建设，××××××××设计，××××××监理，××××××负责施工，本工程为框剪结构，总建筑面积为××××平方米。其中地下3层，建筑面积15216平方米；地上裙楼3层，建筑面积8791.11；地上塔楼13层建筑面积14297.平方米；天面层建筑面积99平方米。建筑高度为62.25.2米。外墙综合脚手的搭设分别按如下三种方法搭设：1、地下室侧外墙墙综合脚手架，从-13.4米标高至±0.000，脚手架高度为13.4米，采用落地式综合脚手架。搭设高度13.4米，搭设双排脚架，立杆采用单立管。立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构-9.70米，立杆的步距1.80米。钢管类型为48.3×3.6，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。2、从地下室顶板至裙楼天面构架面，脚手架高度16.5米，采用落地式综合脚手架。双排脚手架，搭设高度16.5米，搭设双排脚架，立杆采用单立管。立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.80米。钢管类型为48.3×3.6，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。3、从地下室顶板至天面构架面，脚手架高度54.2米，采用落地式加卸荷综合脚手架双排脚手架，搭设双排脚手架，立杆采用单立管。立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.80米。钢管类型为48.3×3.6，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。卸荷钢丝绳采取3段卸荷，吊点卸荷水平距离3倍立杆间距。按完全卸荷计算搭设。4、从地下室顶板至天面构架面，脚手架高度69.2米，采用落地式加卸荷综合脚手架双排脚手架，搭设双排脚手架，立杆采用单立管。立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构0.30米，立杆的步距1.80米。钢管类型为48.3×3.6，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。施工活荷载为3.0kN/m2，同时考虑2层施工。脚手板采用竹串片，荷载为0.35kN/m2，按照铺设4层计算。栏杆采用竹串片，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。卸荷钢丝绳采取4段卸荷，吊点卸荷水平距离3倍立杆间距。按完全卸荷计算搭设。人货笼出入口平台采用落地式独立立柱搭设，离脚手架外排200mm外搭设，立杆的横距 1.00m，立杆的纵距不大于1.50m，步距1.80m，搭设高度62.5m，设4道卸荷可满足施工荷载，分别设在第4、7、10、14层向下吊至下一层7层，卸荷吊环预埋20钢筋，卸荷吊杆用14钢丝绳。施工梯脚手架采用单根钢管立柱分段卸荷搭设，搭设高度62.5m，设4道卸荷可满足施工荷载，分别设在第4、7、10、14层向下吊至下一层7层，卸荷吊环预埋20钢筋，卸荷吊杆用14钢丝绳。电梯井脚手架由地下室底板起立柱搭设至天面机房底板止，在电梯井内墙边的四个角位各离开30立柱，跟楼层高度搭设1层施工操作平台，平台面层铺设模板，电梯井脚手架搭设高度为69.5m，中部设4道卸荷可满足施工荷载，分别设在第4、7、10、14层向下吊至下一层7层，卸荷吊环预埋20钢筋，卸荷吊杆用14钢丝绳。卸料平台采用悬挑式搭设，规格为2.70m×2.70m，裙楼每层搭设4个，塔楼每层搭设2个，高度62.25m，材料最大堆放荷载3.0kN/m2，施工活荷载2.00kN/m2，设3道卸荷，每层均布卸荷。为更好配合该工程按期完成，根据图纸设计及现场实际施工需要，经研究对该工程脚手架编制搭设施工方案，在搭设施工过程中应严格执行，各职能部门必须要做好监督管理工作，确保安全生产。二、编写依据：1、建筑施工脚手架实用手册中国建筑工业出版社；主编（杜荣军）2、建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011； 3、建筑施工高处作业安全技术规范JGJ 80-91；4、建筑施工安全检查标准JGJ 59-2011；5、施工现场临时用电安全技术规范JGJ 46-2005；6、根据设计图纸及有关文件、规范；三、施工规范：该工程采用落地式搭设双排扣件钢管脚手架配合施工，满足施工需要和确保使用安全是对建筑施工脚手架的基本要求，为了使扣件钢管脚手架能够安全可靠地承受和传递各种荷载作用，其组成应满足以下基本要求：1、扣件钢管脚手架是由立柱、纵向与横向水平杆共同组成的“空间框架结构”必须同时设置立柱，纵向与横向水平杆；2、扣件螺栓拧紧扭力矩应在40N.m65N.m之间，以保证“空间框架结构”的节点具有足够刚性和传递荷载的能力；3、脚手架和建筑物之间，必须按设计要求设置足够数量分布均匀的连墙件，以便在脚手架的侧向（垂直于建筑墙面方向）提供约束，防止脚手架横向失稳倾覆，并可靠地传递风荷载；4、应设置纵向支撑（剪刀撑），以使脚手架具有足够的整体刚度，剪刀撑的搭设应随立杆、纵向和横向水平杆等同步搭设。5、连墙件必须采用可承拉力和压力的构造。采用拉筋时必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位，以防止向内倾覆。四、脚手架搭设施工准备：1、施工技术交底：单位工程各级的技术负责人应按工程的施工组织设计和脚手架施工方案的有关要求，逐级向架设施工人员和使用人员进行技术交底。通过技术交底，应了解以下主要内容：（1）工程概况，待建工程的面积、层数、建筑物总高度、建筑结构类型等；（2）选用的脚手架类型、形式，脚手架的搭设高度、宽度、步距、跨距及连墙杆的布置等；（3）施工现场的地基处理情况；（4）根据工程综合进度计划，了解脚手架施工的方法和安排、工序的搭接、工种的配合等情况；（5）明确脚手架的质量标准、要求及安全技术措施。2、对钢管、扣件、脚手板等进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。3、应清除地面杂物，平整搭设场地，并使排水畅通。五、脚手架搭设组织和管理：建立由项目经理、施工员、质安员、技术员所组成的管理机构。1、项目经理：对承包工程项目负安全领导责任；1.1、在脚手架搭设施工过程中认真贯彻执行安全生产方针、政策、法规和各项规章制度，结合脚手架施工的特点，提出有针对性的安全管理措施，严格履行安全检查考核指标和安全生产奖惩办法。1.2、认真落实施工组织设计中的安全检查、技术管理的各项措施，严格执行安全技术措施审批制度、施工项目安全交底制度和设施、设备交接验收使用。1.3、领导组织安全生产检查
