某地块临时施工用电方案.doc

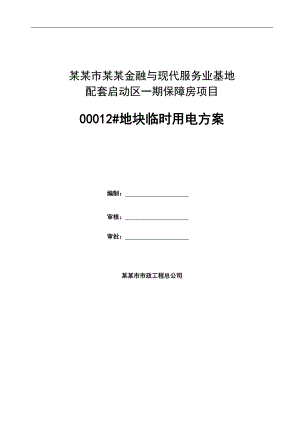

某某市某某金融与现代服务业基地配套启动区一期保障房项目00012#地块临时用电方案 编制： 审核： 审批： 某某市市政工程总公司目 录第一章 编制依据1第二章 工程概况1第三章 主要用电负荷表2第四章 各干线用电设备分配表2第五章 施工现场临时用电计算书3第六章 总配电及各分支干线系统图11第七章 输配电线路安装及施工用电规划14第八章 变配电室安全要求15第九章 配电线路设计15第十章 重复接地装置设计16第十一章 防雷装置设计及安全用电16第十二章 安全用电组织措施17第十三章 安全用电防火措施17第十四章 发电机组及安全技术要求17第十五章 安全用电的管理18第十六章 临时施工用电平面布置图18第一章 编制依据1、工程施工总平面布置图2、施工现场临时用电安全技术规范（JGJ46-2005）3、建筑工程施工现场供电安全规范 （GB5019493）4、施工现场机械设备检查技术规范（JGJ1602008）5、剩余电流动作保护装置安装和运行（GB139552005）第二章 工程概况某某市某某金融与现代服务业基地配套启动区一期保障房项目位于某某市龙岗区某某街道中环大道与惠华路交汇处，由2013-00B-0004、2013-00B-0005、2013-00B-0008、2013-00B-0012 共4 宗用地组成，建设用地面积约6.2 万，总建设规模约37 万，计划总投资约15.91 亿元，作为保障房住宅区。拟建计容积率建筑面积29.235 万,包含15.73 万安居型商品房，10.10 万公租房、3.405 万商业及社区配套等。本工程由某某市建筑设计研究总院有限公司设计，某某市东部建设监理有限公司负责监理，某某市市政工程总公司总承包。具体参数如下：2013-00B-0012地块序号项目单位经济指标1用地面积平方米73242容积率5.53计容建筑面积平方米40280其中公共租赁房平方米32680商业配套平方米7500物业管理用房平方米100第三章 主要用电负荷表序号名称需要系数P1max额定功率(kW)数量合计(kW)1塔吊0.72442.00142.002SC系列施工升降机0.71133.00133.003室外照明(道路照明)1.0无3.0026.004木工圆锯0.8无3.0026.005SC系列施工升降机0.71133.00133.006100m高扬程水泵0.85无20.00120.007室外照明(道路照明)1.0无3.0026.008木工圆锯0.8无3.0026.009钢筋调直机0.65无7.5017.5010钢筋切断机0.65无5.50211.0011钢筋弯曲机0.5无3.0026.0012交流电焊机0.5无9.0019.0013交流电焊机0.6无28.50128.5014生活用电0.8无36.00136.00合计22250.00第四章 各干线用电设备分配表序号干线分路设备组设备名称数量合计（kW）10101塔吊142.0202SC系列施工升降机133.0303A组室外照明(道路照明)26.0403A组木工圆锯26.050201SC系列施工升降机133.0602100m高扬程水泵120.0703A组室外照明(道路照明)26.0803A组木工圆锯26.090301钢筋调直机17.51001钢筋切断机211.01101A组钢筋弯曲机26.01201交流电焊机19.01301交流电焊机128.51402室内照明(生活照明)336.0第五章 施工现场临时用电计算书5.1总电力负荷计算按总装容量计算：Pe=250.00kW，Kx=0.54 Pjs=KxP=0.54×250.00=135.00kWSjs1=1.25Pjs=1.25×135.00=168.75kVA按负荷分组计算：用电不均衡系数取1.05电动机负荷Ps=164.50kW，数量13，K1=0.51；电焊机负荷S=37.50kW，数量2，K2=0.65；室内照明用电Ps2=36.00kW，数量3，K3=0.70；室外照明用电Ps3=12.00kW，数量4，K4=0.70；Sjs2=1.05×(1.38K1Ps+K2S+K3Ps2+K4Ps3) =1.05×(1.38×0.51×164.5+0.65×37.5+0.70×36+0.70×12)=182.44kVA比较Sjs1、Sjs2，取Sjs=Sjs2=182.44kVA5.2 变压器、发电机组容量的选择变压器SL7-400/10的额定容量Se=400kVASjs=182.44kVA,满足要求。 5.3总干线(Z)线路电流计算、电器选用、导线面积的选择1.总干线(Z)线路电流计算总干线电力负荷的计算电流Ijs=1.52Sjs=1.52×182.44=277.31A总干线总熔体额定电流计算Ier1.52Sjs+2.4P1max=1.52×182.44+2.4×24.00=334.91A2.总配电箱的选用1）选择带总隔离开关+总断路器的配电箱总干线开关额定电流计算IhIer=334.91A总隔离开关额定电流400A总干线漏电开关额定电流计算Ih1.3Ijs=1.3×277.31=360.50A总断路器额定电流400A。3.导线截面积的选择1）导线截面积的选择按发热条件导线的截面积IL1=Ijs=277.31A选配：VV3×240+2×12016mm2,载流量IL=410A2)导线校验总干线短路保护：Ier=334.91A1.5IL=1.5×375.40=563.10A,满足要求。总干线过载保护：Ier、Ih=334.91A1.25IL=1.25×375.40=469.25A,满足要求。5.4 1号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择 1.电流计算 按总装容量计算：Pe=87.00 kWKx=0.73Pjs= KxPe=0.73×87.00=63.30kW Sjs=1.25Pjs=1.25×63.30=79.13kVA 分干线电力负荷的计算电流Ijs1.52Sjs=1.52×79.13=120.28A 分干线总熔体额定电流计算Ier1.52Sjs+2.4P1max=1.52×79.13+2.4×24.00=177.88A 2.分配电箱的选用 1）选择总隔离开关+总断路器的分配电箱 分干线开关额定电流计算IhIer=177.88A，总隔离开关额定电流180 A 总断路器额定电流180A。 总配电箱中分路隔离开关额定电流为200A，分路断路器额定电流200A，分路漏电保护器额定电流200A，额定漏电动作电流100mA，额定漏电动作时间0.2s； 3.分配电箱进线的导线截面积选择 1）导线截面积的选择 按发热条件选择导线的截面积ILIjs=120.28A 总配电箱中分路开关额定电流为200A 选配：VV3×95+2×5016mm2,电缆载流量IL=225A 2）导线校验 1号分干线短路保护：Ier=177.88A1.5IL=1.5×198.70=298.05A，满足要求。 1号分干线过载保护：Ier、Ih=177.88A1.25IL=1.25×198.70=248.38A，满足要求。5.5 2号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择1.电流计算 按总装容量计算：Pe=65.00 kWKx=0.78Pjs= KxPe=0.78×65.00=50.90kW Sjs=1.25Pjs=1.25×50.90=63.63kVA 分干线电力负荷的计算电流Ijs1.52Sjs=1.52×63.63=96.72A 分干线总熔体额定电流计算Ier1.52Sjs+2.4P1max=1.52×63.63+2.4×11.00=123.12A 2.分配电箱的选用 1）选择总隔离开关+总断路器的分配电箱 分干线开关额定电流计算IhIer=123.12A，总隔离开关额定电流125 A 总断路器额定电流125A。 总配电箱中分路隔离开关额定电流为160A，分路断路器额定电流160A，分路漏电保护器额定电流160A，额定漏电动作电流100mA，额定漏电动作时间0.2s； 分干线开关额定电流应大于各分路开关额定电流，已知分路开关额定电流最大值是160A;因此分 干线开关额定电流调整到180A,总配电箱中分路开关额定电流为200A。 3.分配电箱进线的导线截面积选择 1）导线截面积的选择 按发热条件选择导线的截面积ILIjs=96.72A 总配电箱中分路开关额定电流为160A 选配：VV3×95+2×5016mm2,电缆载流量IL=225A 2）导线校验 2号分干线短路保护：Ier=123.12A1.5IL=1.5×198.70=298.05A，满足要求。 2号分干线过载保护：Ier、Ih=123.12A1.25IL=1.25×198.70=248.38A，满足要求。5.6 3号分干线线路电流计算、电器选用及对应的总配电箱分路开关电器选用、导线截面积的选择 1.电流计算 按总装容量计算：Pe=98.00 kWKx=0.67Pjs= KxPe=0.67×98.00=65.43kW Sjs=1.25Pj
