某地下车库基坑围护施工方案.doc

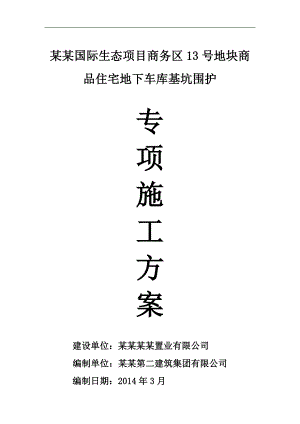

某某国际生态项目商务区13号地块商品住宅地下车库基坑围护 专项施工方案 建设单位：某某某某置业有限公司编制单位：某某第二建筑集团有限公司 编制日期：2014年3月目录第一节 工程概况11.1基本概况11.2工程简述：11.3周边环境：1第二节 工程地质概况22.1工程地质条件22.2水文地质条件22.3不良地质条件2第三节 施工方案编制概述33.1编制依据33.2施工概述4第四节 施工总体目标及整体部署54.1施工管理目标54.2施工现场平面布置（见附图一）54.3施工顺序64.4施工力量部署64.5机械设备选配74.6主要材料供给74.7施工准备7第五节 主要项目的施工技术方案95.1深层搅拌桩施工95.2压密注浆施工175.3护坡施工19第六节 工程管理措施21第七节 质量管理措施227.1质量目标227.2质量保证措施22第八节 安全文明施工措施258.1安全生产措施258.2文明施工措施27第九节 工期保证措施299.1缩短施工准备期，尽早形成正常施工能力299.2建立高效的施工组织机构和有效的管理制度299.3采用新工艺、新设备加快施工进度309.4提高机械设备完好率以保证施工进度309.5加强物资储备，保证物资供应30第十节 应急预案及处置措施3110.1应急预案工作流程图3110.2应急预案内部救援队伍和物资3110.3应急预案的启动3210.4应急抢险、救援措施33第十一节 季节性施工措施3611.1雨季施工技术措施3611.2暴风雨应急预案：3611.3防台防汛事故应急措施3611.4施工技术措施37第十二节 各种事故应对措施38第十三节 资料整理及成果提交42附图一：场地平面布置图42附图二：施工计划安排42第一节 工程概况1.1基本概况 工程名称：某某国际生态商务区13号地块商品住宅地下车库基坑围护工程 建设单位：某某某某置业有限公司 工程位置：松江区广富林路、光星路设计单位：某某地矿工程勘察有限公司 监理单位： 总包单位：某某第二建筑集团有限公司分包单位：某某普研建筑安装工程有限公司1.2工程简述：由某某某某置业有限公司投资、某某地矿工程勘察有限公司设计的某某生态商务区13号地块商品住宅地下车库基坑围护工程，该项目位于某某市松江区广富林路、光星路。整个基坑大致呈不规则长方形，基坑北侧开挖4.45米，基坑东侧开挖深度为5.05米-4.45米，东侧会所开挖深度为6.1米，属于三级基坑。根据开挖深度及地质条件设计北侧采用放坡和水泥土搅拌桩重力式挡墙，基坑西侧采用水泥土搅拌桩重力式挡墙和内插H型钢，南侧和西侧采用水泥土搅拌桩重力式挡墙，结合坑内轻型井点降水围护形式。1.3周边环境：目前拟建场地为空地，周围的规划道路完善便捷，场地开阔，除西侧高压线外没有对基坑围护施工影响较大的限制条件。第二节 工程地质概况2.1工程地质条件2.1.1地形地貌：根据业主提供的某某国际生态商务区13号地块商品住宅项目岩土工程勘察报告可知，拟建场地四周较为空旷，地势平坦，根据勘察单位现场测定结果，拟建场地±0.000相当于绝对标高+5.3000m（吴淞高程），现场自然地面绝对标高+2.800m，即相对标高-2.500m。2.1.2地基土的构成与特性：在基坑开挖深度范围内揭露的地基土主要由粘性土组成。地下室基础开挖面主要位于第层灰黄兰灰粘土层，局部落深区位于第层灰色粉质粘土；与基坑开挖相关的各土层参数见下表：层 号土 层 名 称层厚m重 度KN/m3直剪固快（峰值）渗透系数内聚力CKPa内摩擦角度素填土0.818.01010灰黄兰灰粘土层1.818.62114.52×10-5灰色粘质粉土6.418.417152×10-4灰色粘土5.517.51411.53×10-62.2水文地质条件拟建场地浅层地下水属潜水类型，其水位动态变化主要受控于大气降水和地面蒸发等，并随气候变化而变化。据区域资料及有关规范，本方案平均地下水位埋深取自然地面下0.50m。2.3不良地质条件经查阅本工程某某国际生态商务区13号地块商品住宅项目岩土工程勘察报告，拟建场地有明浜、暗浜分布个一条，位于场地中间和西南侧，其浜宽约613m，浜底最大埋深约1.90m，经现场勘查，明浜已回填处理，场地已整平。第三节 施工方案编制概述3.1编制依据1、本工程设计图纸及岩土工程勘察报告；2、现行相关规程和规范：（1）某某市标准：&混凝土结构工程施工规程DG/TJ08-020-2005 &基坑工程技术规范DG/TJ08-61-2010&地基处理技术规范DG/TJ08-40-2010&建设工程班组安全管理标准DGJ08-2061-2009&基坑工程施工监测规程DGJ08-2001-2006&建设工程扬尘污染防治规范DGJ08-121-2006&建筑基桩检测技术规程DGJ08-218-2003&施工现场安全生产管理规范DGJ08-903-2010（2）行业标准&建筑基坑支护技术规程JGJ120-2012&建筑桩基技术规范JGJ94-2008&建筑地基处理技术规范JGJ79-2002&建筑机械使用安全技术规程JGJ33-2012&施工现场临时用电安全技术规程JGJ46-2005（3）国家标准：&工程测量规范GB50026-2007&建筑工程施工质量验收统一标准GB50300-2001&建筑地基基础工程施工质量验收规范GB50202-2002&混凝土结构工程施工质量验收规范GB50204-2002（2011年版）&建设工程项目管理规范GB/T50326-2006&建筑边坡工程技术规范GB50330-2002&建筑基坑工程监测技术规范GB50497-2009&建筑工程施工现场消防安全技术规范GB50720-2011锚杆喷射混凝土支护技术规范（GB50086-2001）（4）其他有关的规范、规程及文件要求等。3.2施工概述 3.2.1放坡开挖围护根据勘察单位的测量结果，拟建场地自然地面平均相对标高-2.500m，考虑到基坑北侧环境相对较为宽松，在基坑北侧对A-A、A，-A，剖面区域采用一级放坡形式。具体各区段放坡施工状况为： A-A/A-A剖面：放坡高度为2.1m，按1:1.5放坡,一级平台宽度3.3m ，开挖坡面采用80mm厚C20砼护坡（内置Ø6.5200×200钢筋网片）。 3.2.2搅拌桩挡土围护3.2.2.1根据基坑开挖深度的不同，设计采用重力式挡墙围护，在基坑东侧挖深3.556.1m采用重力式挡墙围护，桩长12m和14m，挡墙宽度5.2m，挡墙围护内插钢管和钢筋，钢管长度为4.5米和7.5米，钢筋长度为2米，桩顶部位设置砼压顶（200mm厚C20砼，内置8200×200钢筋），以增强坝体整体稳定性。3.2.2.2 基坑西侧为施工道路设计采用局部双排止水幕+内插H型钢，其他部分采用重力式挡墙围护，基坑开挖深度为3.54米，桩长11.3米、10米和8.25米，内插H型钢长度为12米，H型钢采用700*1200圈梁进行固定基坑西北侧和基坑底采用混凝土斜支撑和留土后挖放坡（放坡长度为5.4米按1：1.5进行放坡，开挖坡面采用80mm厚C20砼护坡（内置Ø6.5200×200钢筋网片）设计进行加固，以保证施工道路稳定性，挡墙围护内插钢管和钢筋，钢管长度为4.5米和7.5米，钢筋长度为2米，桩顶部位设置砼压顶（200mm厚C20砼，内置8200×200钢筋），以增强坝体整体稳定性。3.2.2.3基坑南侧挖深3.555m采用重力式挡墙围护，桩长9.5m和8.25m，挡墙宽度3.7m，挡墙围护内插钢管和钢筋，钢管长度为4.5米，钢筋长度为2米，桩顶部位设置砼压顶（200mm厚C20砼，内置8200×200钢筋），以增强坝体整体稳定性。3.2.3压密注浆加固局部集水井位于围护桩底部，落深1.52.5m，对基坑稳定性存在不利因素，外围设计采用双排搅拌桩加固内侧采用压密注浆方法进行坑底局部加固，有效加固深度3.5/2.0m，加固范围详见围护结构平面布置图及剖面图。第四节 施工总体目标及整体部署4.1施工管理目标4.1.1质量管理目标：确保工程质量符合国家规范和设计要求，工程质量达到验收合格。4.1.2安全生产目标：确保整个项目无重大恶性事故、无重大伤亡事故、无机械设备事故和管线损坏事故；安全管理规范，内外业资料齐全，安全检查考评达总评分95分以上。4.1.3文明施工：在整个施工过程中，坚持社会效益第一，经济效益和社会效益相一致的“方便人民生活，有利于发展生产，保护生态环境”的原则。配合总承包单位创建文明、标化工地。4.1.4工期目标：（见附图二）水泥土搅拌桩围护施工计划有效工期为 日历天，降水在基坑开挖前二周内全部布置完毕并抽水，护坡与基坑开挖进度同步（施工时编制详尽的施工进度计划表）。4.2施工现场平面布置（见附图一）该工程主要材料为P.0.42.5级普通硅酸盐水泥，在场地的相应位置设置2个50T散装水泥罐及2处灰浆搅拌后台，以适应场地条件，减少相互干扰施工的工程特点。4.3施工顺序针对本工程的特点，本工程整体施工顺序安排如下：1围护桩施工区域清障，以确保围护桩施工的连续、封闭性；2水泥土深层搅拌桩施工；3压密注浆施工；4布置轻型井点管，开始降水；5开挖北侧，及时对开挖面内地基土进行砼护坡；4.4施工力量部署4.4.1项目主要管理人员配置公司将选派业务素质高的工程技术人员和施工熟练的施工管理人员，保证主要管理人员和特殊工种均持证上岗，主要施工管理人员约5人。（项目主要管理人员及分工见下表）项目主要管理人员及分工表职务主 要 职 责项目负责人全面管理该项目质量、进度、成本控制、安全文明施工和项目内、外部协调工作质 检 员工程质量、工序检验、质量验收和评定等施 工 员现场施工技术指导和施工管理工作，工程定位、测量放线工作安 全 员施工安全管理工作材 料 员工程材料管理工作，施工原始记录的整理汇总，竣工资料的汇总整理编制工作4.4.2项目劳动力配置根据本工程的施工需求，我公司将选派施工熟练的劳动力进场施工，保证所有特殊工种均持证上岗，配备劳动力约46人，确保整个工程按预定的工期目标的实现。（劳动力计划表见下表）劳动力需用量一览表工种搅拌桩施工班组压密注浆施工班组井点降水施工班组护坡
