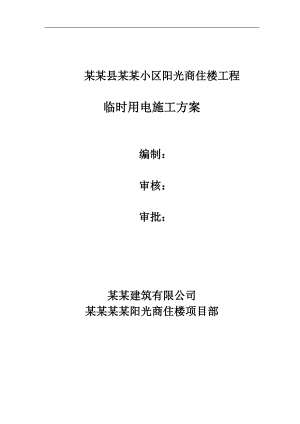

某某县某某小区阳光商住楼工程临时用电施工方案编制：审核：审批： 某某建筑有限公司某某某某阳光商住楼项目部目 录一、工程概况及现场条件二、用电设计（一）总体安排（二）拟投入的主要施工机械设备表（三）负荷计算及配电导线的选择（四）临时供电施工平面图三、安全用电技术措施四、安全用电组织措施五、预防发生电气火灾的措施六、电气火灾的处理临时用电施工组织设计某某县某某小区阳光商住楼工程一、工程概况及现场条件（增加）本工程为山西省某某县某某阳光商住楼工程，建设地点位于某某县城区贺昌大街某某小区一期附近。住宅楼东西长80500m，南北宽3200m，建筑面积40926.23m2。地下层高5.4m，地下车库层高4.25m，商场部分层高分别为4.8m和5.7m ，住宅楼部分层高为3m。分别为地上二十八层，地下一层，一至五层为商场，六至二十八层为住宅。室内外高差0.6m,建筑总高度96.6m。本工程结构形式为框架剪力墙结构体系，抗震设防烈度为6度。抗震等级；非底部加强三级，底部加强部位一级。地下防水等级一级，屋面防水等级二级。耐火等级一级。设计使用年限50年。基础采用梁板式筏型基础，车库采用独立基础。二、用电设计（一）总体安排1、工地临时用电总配电箱拟设在新建建筑物南面，从甲方箱变压器引出三相五线电缆接入工地总配电箱。2、施工现场设三级配电（总、分、开），二级漏电保护，仪表齐全（电流、电压、有功、无功等）做到一箱、一闸、一漏、一锁、一机。3、导线采用电力电缆架空或直埋方式,分配电箱至开关箱的导线敷设采用通用橡套软电缆，开关箱至用电设备的导线敷设采用铜芯聚氯乙烯绝缘电缆。( 二 )拟投入的主要施工机械设备表序号机组名称机械名称规格型号功率(KW)数量（台）1起重机组塔吊TCT5013501电梯2012砼、砂浆机组砂浆搅拌机JQ2501.52插入振捣器ZX-501.115平板振捣器ZW-50213钢筋机组钢筋弯曲机GW-4032钢筋切断机GQ402.22钢筋调直机GJ4114101自动钢筋弯曲机GW-32324其它机组木工圆锯MJ-4002.22木工平刨机MB503A2.22砂轮切割机J3GC-4002.21蛙式打夯机HW-60325电焊机组电焊机BX3-63013.67KVA2闪光对焊机UN1-10048.02KVA1电渣压力焊机JDS-60012.07KVA3（三）负荷计算及配电导线的选择P=1.051.10(K1P1CosK2P2K3P3K4P4)P-供电设备总需要容量（KVA）P1-电动机额定功率（KW）P2-电焊机额定容量（KVA）P3-室内照明容量（KW）P4-室外照明容量（KW）Cos-电动机的平均功率因素K1、K2、K3、K4-需要系数1、起重机组Pe1 = 50×120×1=70Kw2、砼砂浆机组Pe2 =1.5×21.1×152×1=21.5Kw3、钢筋机组 Pe3 =3×22×2.210×1=20.4Kw4、其它机组Pe4 =3×21×2.22.2×22.2×2=17KwP1=Pe1 Pe2 Pe3 Pe4=7021.520.417=128.9Kw5、电焊机组 P2=48.648.02×148=111.57KVA 6、室内照明用电P3=P1×10%=128.9×10%=12.89Kw7、室外照明用电P4=1×10730.8×200=1233w=1.233Kw1、总干线、总配电箱内电器选择（1）总干线选择 总负荷计算P=1.051.10(K1P1CosK2P2K3P3K4P4)=1.05×(0.7×128.9/0.75+0.6×111.57+0.8×12.89+1×1.233)=198.797KVA现场所提供的变压器型号为630KVA，正常可满足的输出功率为0.8*650=504KVA，所以该变压器可满足工地临时用电需要。总电流I=0.7×(198.797×1000)/(1.732×380×0.75)=281.91A查电工手册可知，从变压器总配电箱选裸铜线（TJ）型电力电缆最小70mm2引出三相五线电缆接入工地现场总配电箱。 （2）总配电箱电器选择选择总配电箱进线开关为熔断式总隔离开关HR6-630-31和总漏电断路器DZ10L-630/330,设置3个分路，每个分路设置隔离开关和漏电断路器，其中进箱总线上装设电流表，照明分路装设照明电表，详见总配电箱系统图。 2、工地现场总配电箱采用三路供电：1路接入电焊机组和钢筋机组；2路接入砼砂浆机组、其他机组和照明；3路接入起重机组。（1)1路导线截面的选择：该路的工作电流为 I1=K（K1Pe3，K2P2）/（1.732U线Cos）=0.6×（0.7×20.40.6×111.57）×1000/(1.732×380×0.75)=98.73A查表可得：选用BX 型铜芯橡皮线，直埋时最小应选用16mm2 的。选择分配电箱进线开关为熔断式总隔离开关HR6-250-31和总漏电断路器DZ10L-250/330，详见1#分配电箱系统图。(2)2路导线截面的选择：该路的工作电流为 I2=K（K1Pe2 K3P3, K4P4,/（1.732U线Cos）=0.6×（0.7×21.5+0.8×12.89+17×0.7+1.233）×1000/(1.732×380×0.75)=46.79A查表可得：选用BX 型铜芯橡皮线，直埋时最小应选用6mm2 的。 选择分配电箱进线开关为熔断式总隔离开关HR6-160-31和总漏电断路器DZ10L-160/330，详见2#分配电箱系统图。(3)3路导线截面的选择：该路的工作电流为 I3=KK1Pe1, /（1.732U线Cos）=0.6×0.7×70×1000/(1.732×380×0.75) =59.56A 查表可得：选用BX 型铜芯橡皮线，直埋时最小应选用10mm2 的。 选择分配电箱进线开关为熔断式总隔离开关HR6-250-31和总漏电断路器DZ10L-250/330，详见3#分配电箱系统图。分配电箱至各用电设备之间的导线根据机械的额定功率及电流分别配置，不再计算。开关电箱选择：根据电器市场情况，配电箱采用成品标配电箱，提供导线规格，电流，和配电线路情况，由生产厂家完成初装，进入施工现场后再布线完成所有配电工作（如电线端头处理，开关电器的固定等）。三、安全用电技术措施1、保护接零1）本施工现场采用TN -S系统，即工作零线和保护零线从施工现场总配电箱开始分别同时配置。2）电机、配电箱、照明器具、I类手持电动工具等设备的外壳，电气设备传动装置的金属部件，靠近配电线路的金属围栏等都要做保护接地。3）保护零线不许断线，不许安装开关和熔断器，保护零线不得进入漏电保护器。除总配电箱处外，其它各处均不能将工作零线N和保护零线PE相连线，不得将大地做为PE保护零线。4）接地及防雷在总配电箱出线侧的工作零线重复接地4，引出专用保护零线PE线，PE线的重复接地点分别设置在F2分配电箱，PZ3配电箱钢筋场地和塔吊处，接地电阻值要小于10，其中塔吊处的重复接地兼作防雷接地。接地做法采用3根长2.5m的48×3.5钢管打入地下，并用6.5钢筋与钢管焊接连成整体。施工现场除塔吊设置避雷装置外，其他设备不再做避雷。2、设漏电保护器1）施工现场自总配电箱至开关箱，设置两级漏电保护器，分别设于总配电箱和各开关箱内。2）漏电保护器设置在总配电箱和开关箱隔离开关的负荷侧。3、电器设备的设置1）施工现场设三个总配电箱和四个分配电箱，实行分级配电。2）开关箱由分配电箱配电，开关箱内设一闸一漏，一台设备设一开关箱，严禁用一个开关箱直接控制两台及两台以上的用电设备。3）分配电箱与开关箱的距离不超过30m，开关箱与控制的固定设备的水平距离不超过3m。4）配电箱周围应有足够的工作空间，四周不得堆放有碍操作，维修的物品。5）配电箱的安装要端正牢固，移动配电箱安装在坚固的支架上。6）配电箱和开关箱中导线的进线和出线口宜设置在箱体的底面，不得设在箱体的顶面、后面及箱门处。4、电气设备的安装1）配电箱内的电器要安装在金属或非木质的绝缘电器安装板上，然后整体固定在配电箱内，金属板与配电箱作电气连接并做保护接零。2）配电箱和开关箱内的电器应安装牢固，不得歪斜和松动，电器设备间，设备与箱体间的距离要满足要求。3）配电箱和开关箱内的工作零线和保护零线要通过接线端子板连接，工作零线和保护零线的端子板要分开设置。4）配电箱，开关箱内的连接线采用绝缘导线。各种仪表之间的连接应使用截面不小于2.5mm2的绝缘铜芯导线。5）配电箱后面的排线整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入导线应留出适当余量，以便检修。6）导线剥削时不应伤线芯过长，导线接头应牢固可靠，多股导线要加装压线端（有压线孔者除外）。5、对电气操作与维护人员要由项目电工完成。（1）施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度、技术复杂性相适应，初级电工不允许进行中、高级电工的作业。（2）各类用电人员应做到1）掌握安全用电基本知识和所用设备的性能；2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品，检查电气设施是否完好，严禁设备带“病”运转；3）设备停用时必须拉闸断电，锁好开关箱；4）负责保护所用设备的负荷线、保护零线和开关箱，发现问题及时报告解决；5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。6、电气设备的使用与维护（1）施工现场的所有配电箱、开关箱应当每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具。（2）检查、维修配电箱、开关箱时，必须将前一级相应的电源开关分闸断电，悬挂停电标志牌，严禁带电作业。（3）配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标记。（4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱断电上锁。（5）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。（6）熔断器的熔体更换时，严禁用不符合原规格的熔体代替。7、电缆的敷设工求（1）电缆在室外直接埋地敷设的深度不应小于0.8m，并应在电缆上下均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。（2）电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的强度，并不得承受张力。（3）在建楼层的施工临时电缆必须采用埋地引入。电缆垂直敷设的位置应充分利用竖井、垂直孔洞等，同时应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设时应沿墙固定，最大弧垂距地不得小于1.8m。8、室内线路敷设及照明装置的配置（1）室内配线必须采有绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹
