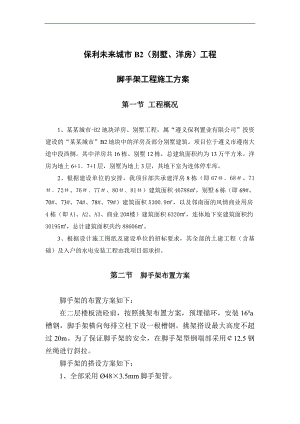

保利未来城市B2（别墅、洋房）工程 脚手架工程施工方案 第一节 工程概况1、某某城市-B2地块洋房、别墅工程，属“遵义保利置业有限公司”投资建设的“某某城市”B2地块中的洋房及部分别墅建筑。项目位于遵义市遵南大道中段西侧。其中洋房共16栋、别墅12栋，总建筑面积约为13万平方米。洋房为地上6+17+1层，别墅为地上3层，其地下室为连体停车库。2、根据建设单位的安排，我项目部共承建洋房8栋（即6768、7172、7677、8081）建筑面积46788，别墅6栋（即69#、70#、73#、74#、78#、79#）建筑面积5300.9，以及邻南面的风情商业用房4栋（即A1、A2、A3、商业20#楼）建筑面积6320，连体地下室建筑面积约30195，总计建筑面积共约88606。 3、根据设计施工图纸及建设单位的招标要求，其全部的土建工程（含基础）及入户的水电安装工程由我项目部承担。第二节 脚手架布置方案脚手架的布置方案如下：在二层楼板浇砼前，按照挑架布置方案，预埋锚环，安装16#a槽钢，脚手架横向每排立柱下设一根槽钢。挑架搭设最大高度不超过20m。为了保证脚手架的安全，在脚手架型钢端部采用12.5钢丝绳进行斜拉。脚手架的搭设方案如下：1、全部采用Ø48×3.5mm脚手架管。2、立柱横向间距0.9m，纵距为1.5m，步距为1.8m。3、内立柱离外墙边0.3m，作业层小横杆间距0.9m。4、脚手架外侧立面按有关规定设置剪刀撑并满挂密目安全网。5、脚手架连墙件按每两步三跨设置一个连墙件。6、为了保证脚手架的安全，在槽钢端部采用12.5钢丝绳进行斜拉。第三节 型钢挑梁脚手架的验算1、型钢挑架搭设施工 双排型钢挑架分两段搭设，每段搭设高度不超过20米。脚手架采用50厚木板，外立拄内侧采用密目式安全网，全封闭。安全网必须采用符合要求的系绳，将网边每隔450mm（安全网环扣间隔）系牢在脚手管上。结构作业时，作业层数一层（n1=1），初选脚手架设计参数：立杆纵距la=1.5米，立杆横距lb=0.9米，步距h=1.8米。其他计算参数：48×3.5钢管立杆截面积A=489mm2，截面抵抗矩W=5.08×103（mm3），钢管截面惯性矩I=12.19×104（mm4），立杆回转半径i=15.8mm；16#a槽钢截面抵抗矩W=10.83×104（mm3），截面惯性矩I=8.66×106（mm4），回转半径i=62.8mm。基本风压0=1.1×0.25=0.275（KN/m2）。钢材抗压强度设计值fC=0.205（KN/mm2），弹性模量E=2.06×102（KN/mm2），连墙杆按二步三跨设置。2、荷载计算恒载标准值：GK=Hi（gk1+gk3）+nllagk2,查建筑施工手册gk1：以每米架高计的构架基本结构杆部件的自重计算基数，取0.1058 （KN/m）gk2：以每米立杆纵距（la）计的作业层面材料的自重计算基数，取0.3459（KN/m）.gk3:以每米架高计的外立面整体拉结杆件和防护材料的自重计算基数，取0.0768（KN/m）n1；同时存在的作业层设置数 取n1=1Hi：立杆计算截面以上的架高（M），取Hi=24（m）则：GK=24×（0.1058+0.0768）+1×1.5×0.3459=4.901（KN）。 、 活载标准值：Qk=n1lagK实用施工荷载标准值3（KN/m2），查建筑施工手册gk=1.35（KN/m）则：QK=1×1.5×1.35=2.025（KN）风荷载标准值：WK=0.7SZ0S:脚手架风荷载体型系数，S=1.3;=0.4（密目式安全网）。S=1.3×0.4=0.52。Z：风压高度变化系数，离地50（M）处Z=1.67则：WK=0.7×0.52×1.67×0.275=0.167167（KN/M2）3、槽钢强度与变形计算强度计算 GK+QK=4.901+2.025=6.926（KN）q=0.35（KN/m2）×1.5（m）=0.525（KN/m）（防护木板）则：MGK=4.901×0.9×0.35/1.25+0.125×0.525×1.252=1.3375（KN.m）MQK=2.025×0.9×0.35/1.25=0.510（KN.m）弯矩计算值：M=1.2MGK+1.4MQK=1.2×1.3375+1.4×0.510=2.319（KN.m）则槽钢抗弯强度：=M/W=2.319×106/10.84×104=21.39（N/mm2）f=205(N/mm2)（满足要求）挠度验算:V=Fb×(a2+2ab)3/31/2/9EIL+5qL4/384EI, (a >b)V=（1.2×4.901+1.4×2.025）×103×0.35×103 （900×900+2×900×350）3/31/2/9×(2.06×105) ×(8.66×106) ×12505×1.2×0.525×（1250）4 / 384 ×(2.06×105) ×(8.66×106)=0.1517(mm)+0.011(mm)=0.1627(mm)其中：弹性模量E=2.06×105（N/ mm2）惯性矩I=8.66×106（ mm 4）则槽字钢的挠度：V=0.1627(mm)<【V】=L/400=1250/400=3.125(mm) （满足要求）4、斜拉钢丝绳受力计算:(层高为:3m)斜拉钢丝绳受力：N拉=（1.2GK+1.4QK）×(2.852+1.252 ）1/2/2.85 =（1.2×4.901+1.4×2.025）×(2.852+1.252 ）1/2/2.85=9.517（KN ）斜拉钢丝绳选择:查表直径12.5mm的钢丝绳, 钢丝绳破断拉力总和为80.1KN(取安全系数为6, 钢丝绳之间荷载不均匀系数为0.85)。则:(0.85×80.1)/6=11.34KN> N拉=9.517（KN ）因此选用直径为12.5mm的钢丝绳作为斜拉绳满足安全要求。斜拉钢丝绳上端予埋锚环受力计算:予埋锚环钢筋按两个截面同时受力计祘，则每根钢筋截面承受 N拉/2，安全系数取2，上端予埋锚环选用直径为12的园钢，则:0.205×3.14×62/( N拉/2) =4.87 > 2，锚环应力为:(9.517/2)×103/3.14×62=42.10(N/mm2) 50(N/mm2).（满足要求）5、验算槽钢锚固钢筋:锚固点总拉力：N锚=（1.2×4.901+1.4×2.205）×0.35+1.2×0.525×1.25×1.25×0.5/2=1.7714（KN）预埋锚固钢筋环按两个截面同时受力计算，安全系数取2，则每根钢筋截面承受 N锚/2，锚环选用直径为12的园钢。则: 0.205×3.14×62/( N锚/2) =26.16>2，锚环应力为:(1.7714/2) ×103/3.14×62=7.84(N/mm2) 50(N/mm2).（满足要求）6、整体稳定性轴向力设计值：N=1.2GK+0.85×1.4QK=1.2×4.901+0.85×1.4×2.025=8.2909(KN)风荷载设计值产生的立杆段弯矩：Mw=0.85×1. 4Mwk=0.85×1.4×WkLah2/10= =0.85×1.4×0.167×1.5×1.8×1.8/10=0.09658(KN.m)轴心受压构件稳定系数 取:=1.60（连墙杆按二步三跨）计算长度：l0=kh=1.155×1.6×1.8=3.3264(m)回转半径：i=15.8 （mm）长细比：=L 0/i=3.3264×103/15.8=210.5查表： =0.157 、验算稳定N/（A）+Mw/w=8.2909×103/（0.157×4.89×102）+0.09658×106/5.08×103=127（N/mm2）f=205（N/mm2）（满足要求）7、连墙件计算连墙件采用钢管扣件与框架结构拉结(或在楼面边予埋锚环直径为12的园钢用钢管扣件与架体拉结)，间距二步三跨。连墙件轴向力设计值：NL= NLW+N0N0：连墙件约束脚手架平面外变形产生的轴向力，双排架取N0=5（KN）NL=1.4×WK×AW+5=1.4×0.167×（2×1.8）×（3×1.5）+5=8.787（KN） 连墙件采用钢管扣件与框架结构拉结:每个拉接点至少有两个扣件受力,每个扣件抗滑承载力为NL/2=8.787/2=4.3935（KN）【N】=8（KN）（满足要求） 连墙件采用在楼面边予埋锚环直径为12的园钢,用钢管扣件与架体拉结。预埋锚固钢筋环按两个截面同时受力计算，安全系数取2，则每根钢筋截面承受 NL /2，锚环选用直径为12的园钢。则:0.205×3.14×62/( NL /2) =5.27 > 2，锚环应力为:(8.787/2) ×103/3.14×62=38.86(N/mm2) 50（N/mm2） （满足要求）每个拉接点至少有两个扣件受力,每个扣件抗滑承载力为NL/2=8.787/2=4.3935（KN）【N】=8（KN）（满足要求）第四节 外脚手架的搭设1、 施工准备工作：（1）、项目责任工长应按照施工方案及建筑施工扣件式脚手架安全技术规范（JGJ1302001）的有关规定，对脚手架的搭设及使用人员进行认真的技术交底。（2）、应对进场的搭脚手架用钢管、扣件、脚手板等应进行认真的检查，检查的主要内容如下：新钢管：a、应有产品质量合格证书；b、应有质量检验报告，其材质应符合国家有关规范的规定。c、钢管表面应平直、光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；d、钢管外径、壁厚、端面等的偏差，应分别符合有关规范的规定。e、钢管必须涂有防锈漆；旧钢管：a、表面锈蚀深度应0.5mm；b、钢管弯曲变形：当钢管长度1.5m时，应5mm；当钢管长度为34m时应12mm；当钢管长度为46m时应20mm；扣件： a、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。b、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。c、新旧扣件均应进行防锈处理。D、扣件必须与钢管相匹配。脚手板：木脚手板应采用杉木或松木制作，其宽度不宜小于200mm，厚度不小于50mm，不应有大结疤或连续结疤，两端应各设直径为4mm的镀锌钢丝箍两道。竹脚手板应采用由毛竹或楠竹制作的竹串片板。经检查不合格的产品不得使用。（3）、经检验合格的构配件，应按施工总平面布置规定的地点,按品种、规格分类，堆放整齐平稳，堆放场地不得有积水。2、#槽钢的制作与安装：（1）、槽钢下料长度按槽钢挑梁加工示意图确定（也可采取原有工程施工后拆下来的已经加工成型的槽钢挑梁）。（2）、在槽钢的每根脚手架立柱位置焊120，L=100的短钢筋，以避免钢管滑移。（）、在第三层楼顶板浇砼前，按挑脚手架平面布置方案，在楼面上预埋靠近挑梁尾部的钢筋锚环及靠近楼层边沿的钢筋套环。钢筋锚环采用12钢筋加工。钢筋锚环及套环与楼板下部钢筋绑扎在一起，锚脚长度不小于30。锚环及套环
