某住宅楼施工临时用电方案.doc

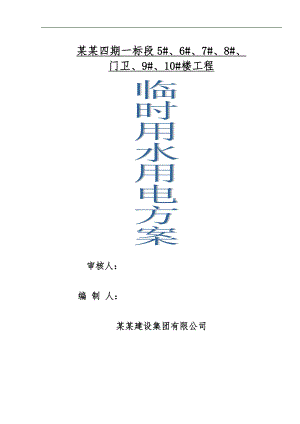

某某四期一标段5#、6#、7#、8#、门卫、9#、10#楼工程 审核人： 编 制 人： 某某建设集团有限公司 目 录第一篇 施工用电施工方案3一、编制依据3二、工程概况3三、施工临时用电概况4四、线路敷设：6五、配电设置要求7六、施工用电配电系统图8七、临时用电设施及线路安装11八、用电安全防护措施12九、触电安全应急措施13十、临时用电管理制度14十一、临时用电小组成员：17第二篇 施工临时给排水方案17一、编制依据17二、施工用水概况17三、施工临时给水计算17四、现场临时给水管布置18五、消防给水19第一篇 施工用电施工方案一、 编制依据1、根据工程的施工总平面图。2、根据该工程施工机具、照明总用电量。3、根据施工现场临时用电安全技术规范JGJ46。4、根据施工现场安全文明施工规范JGJ59-2011。5、某某四期一标段一区工程设计施工图。二、工程概况1、项目简介序号项目内 容1工程名称某某四期一标段5#、6#、7#、8#、门卫、9#、10#楼工程2工程地址3建设规模4建设单位5监理单位6勘察单位7设计单位8施工单位9承包范围本工程以发包单位提供的施工图、合同书及答疑、设计交底纪要、设计变更通知（或技术核定单）为准。10工期要求日历工期：暂定 463 天。(按各区施工合同为准）11质量要求一次性验收合格12安全文明目标争创重庆市南岸区安全文明工地13开工日期以开工报告日期为准2、工程概况2.1 本项目5#、6#、7#、8#、9#、10#楼为高层，门卫为地面上一层。总建筑面积约184247.18，耐火等级一级，抗震设防的烈度6度，设计使用年限为50年。2.2 单位工程组成如下表所示：工程名称建筑面积（）结构类型建筑层数建筑高度（米）建筑标高5号楼31964.21剪力墙33F/吊2层99.3±0.000=211.96号楼29202.64剪力墙33F/-2D99.3±0.000=211.97号楼29875.25剪力墙33F/-2D99.3±0.000=211.98号楼30119.1剪力墙33F/-2D99.3±0.000=211.99号楼31191.71剪力墙39F/-2D117.3±0.000=211.910号楼31191.71剪力墙39F/-2D117.3±0.000=211.9门卫30.24框架一层3.3/合计184247.18 2.3工程平面示意图: 详见工程总平面图（附后）。2.4地理位置及环境情况 本工程位于重庆市南岸区铜元局，施工场地基本平整到位。由于楼栋较多，施工分包单位较多、施工场地铺设较宽，现场的临时场地布置及协调工作将是本项目的重点和关键所在。施工用电根据业主指定的接入点接入。三、施工临时用电概况3.1本工程由乙方提供用电负荷量，经甲方指定配电室接出。本工程施工现场供电由主配电屏（3块：配电屏）进行供电。电源均由甲方总配电室接入我司自备配电屏，经仪表、总控开关、总保安器，然后分配至二级配电箱、末端配电箱，再供施工现场机械设备、施工用电。3.2电源接入我方配电房后，再专门设置接地装置作自然接地体，采用-40*4mm镀锌扁钢作接地引下线，接地体埋设深度不小于1.0m。引下线与配电柜金属壳体应可靠连接。塔吊基础均设防雷接地体，与接地专用线连通，由此分出TN-S系统的PE专用线。3.3现场施工用电按建筑物平面布置划分如下3个大的用电区域：门卫用电量较小，不计入 5#、6#楼为1#配电屏； 7#、8#楼为2#配电屏；9#、10#楼为3#配电屏；（生活用电量较小，不计入）施工用电量计算：1、1#配电屏施工用电计算：序号设备名称规格型号单位单机功率数量合计功率1塔吊QTZ63台40kw280kw 2施工电梯SC200/200台66kw2132kw3砼泵送机商品砼厂提供台110.0kw1110kw4竖焊机BX3-315-2台24.0 kw248 kw5电焊机BX2-315台24.0 kw248kw6调直机2.0T台7.5 kw17.5 kw7断钢机GJ-40台4.0 kw14 kw8弯曲机WJ-40台4.0 kw24 kw9振动机HI-650台1.1 kw22.2 kw10平板振动机HI-20台1.5 kw23 kw11砂浆搅拌机JDY-350台7.5 kw215 kw12圆盘锯MJ225台4 kw28 kw13型材切割机YS90L2台2.2 kw24.4kw14台钻Z4120/20mm台2.2 kw24.4 kw15潜水（加压）泵WO-50-20台1.5 kw23.0 kw16地下室及地面照明/30 kw17总用量： 503.5KW 其中: 电焊机功率为96 KW 电动机功率为377 KW 施工夜间及生活照明功率为30 KW 公式：S=1.10(k1P1/cos+k2P2+k3P3)式中：S：供电设备总需要量（KVA）P1：电动机额定功率（KW）P2：电焊机额定功率（KW）P3：施工生活照明功率（KW）cos：电动机平均功率因数取值0.75k1：电动机需要系数取0.7k2:电焊机需要系数取0.6k3：照明用电系数取0.9S=1.10×(0.7×377/0.75+0.6×96+0.9×30)=480.1KVA电流计算： P·1000 480.1×1000 Ij= = =729.3A 3·U 1.732×380配电负荷开关或分1块配电屏，采用800(A)级配电负荷总开关。2.2#、3#配电屏施工用电计算：同1#配电屏施工用电计算（略）.结论：根据业主提供的总容量是2300kvA（一标段和二标段），一标段一区用电总容量为290.53+480.1=770.63kvA。一标段二区总电总容量为480.1*2=960.2KVA。两区合计用电总容量为770.63+960.2=1730.83KVA，按施工机械总使用率为65%计算1730.83KVA*65%=1125.04KVA，满足要求（一标段和二标段用电将统筹考虑，统筹安排）. 四、线路敷设： 1、电源进入我司自备配电屏后，视为施工现场临时用电总控制屏。施工现场所有动力线路必须采用TN-S三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，经漏电保护开关保护(配置相应得空气开关和漏电保护器）。2、每个区塔吊线路均由各区配电屏引出，分别采用VV-3×35+2×16mm2电力电缆沿建筑物外边线架空或采用套红管埋地敷设，引至各区塔吊设塔吊配电箱引至各区的塔吊。3、各区主体施工用电由各区总配电屏引出，分别采用VV-5×25 mm2电力电缆线引入二级配电箱，供主体上升施工主要电源。4、各区砼泵机回路支线均采用VV-3×95+2×50mm2电力电缆引至砼泵机处，设砼泵机配电箱。因砼输送泵机功率大，启动电流大，该设备配有起动电气设备，施工现场设配电箱，箱内设250A空气开关和250mA漏电保护器，并分别每置五层设一配电箱，用并联方式供主体上升阶段和装修阶段施工，每层设一分电箱一闸一漏，保证安全。5、各区钢筋房用电电源均采用三相五线制VV-3×35+2×25mm2电力电缆，沿建筑物外边线架空或采用红管埋地敷设，引入钢筋加工房配电箱，由钢筋加工房配电箱分配达各单机配电开关箱。6、各区施工用人货电梯由各区配电层引出，采用VV-3*70+2*35电力电缆，沿建筑物外边线架空或采用套红管埋地敷设，引至各区电梯配电箱引至各区电梯。7、钢筋房对焊机处必须设置防爆灯,以免对焊机焊接时的火花焊渣将灯泡损坏而伤人。钢筋加工房内所有照明线路均穿PVC阻然线管敷设，加工房内所有设备用电缆均穿红管敷设。8、楼层安全通道采用24V低压照明灯，由楼梯间入口处穿PVC阻然线管DN20，沿楼梯间敷设。9、主体施工夜间照明主要采用380V/3000W镝灯，安装在塔吊塔身上，每台塔吊上安装镝灯1盏，塔臂上应安装碘钨灯，施工局部照明视情况，采用碘钨灯或低压行灯。 五、配电设置要求1、动力系统：分塔吊、搅拌机械、钢筋机械、地面施工机械、楼层机械和电焊机，除固定机械不作调整，移动机械可根据实际情况加设分支配电箱。2、由配电房的支干线到达各固定安装的分配电箱中，各分配电箱到达各分支箱或单机开关箱。3、各分配电箱到达各单机开关箱的距离不大于30.0m，单机开关箱距其控制的固定式用电设备水平距离不超过3.0m。4、各级配电箱中的断路器,漏电保护开关必须标明送电目标或所控制范围。5、总配电箱和开关箱中的两级漏电保护器的额定漏电动作电流和漏电动作时间合理配合，既有分级分段保护功能。对搁置已久又重新启用和连续使用一个月的漏电保护器，认真检查其特征，发现问题及时修理更换。6、 各级电气元件应装设在金属配电箱内，应牢固可靠，严禁开关横装。断路器的规格必须与电流相一致（外壳透明）。7、各级配电箱、开关箱必须具备防雨、防尘设施，设配电箱门设锁由专人保管。8、配电箱必须按照“三级分配二级保护”的原则安装布设（配置相应的空气开关和漏电保护器）。9、配电箱、开关箱装设在干燥、通风及常温场所，配电箱周围严禁堆放杂物。10、配电箱周围有二人同时工作的空间和通道，无任何碍操作机维修工作的物品；楼层移动箱布设应合理。 六、施工用电配电系统图 施工电梯配电箱DZ15LE250/3901 VV-3×70+2×35 DZ15LE250/3901 VV-3×70+2×35施工电梯配电箱 DZ15LE200/39
