某住宅楼大体积混凝土施工方案（含详细示意图） .doc

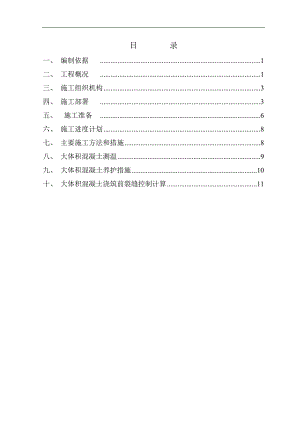

目 录 一、 编制依据 1二、 工程概况 1三、 施工组织机构3四、 施工部署 3五、 施工准备 6六、 施工进度计划8七、 主要施工方法和措施8八、 大体积混凝土测温9九、 大体积混凝土养护措施10十、 大体积混凝土浇筑前裂缝控制计算11一、 编制依据1.1世家官邸三期工程施工组织设计1.2世家官邸三期工程施工图纸1.3建筑施工手册1.4混凝土强度检验评定标准 GB/T50107-20101.5砼结构工程施工质量验收规范 GB50204-20021.6混凝土泵送施工技术规程 JGJ/T10-20111.7建筑工程施工质量验收统一标准 GB50300-20011.8混凝土质量控制标准 GB5016420111.9高层建筑混凝土结构技术规程 JGJ320102.0大体积混凝土施工规范 GB 50496-2009二、 工程概况2.1工程基本概况序 号项 目内 容1工程名称世家官邸三期工程2工程地址河北省东光县武千路与外环路交叉口处3建设单位 4设计单位 5监理公司 6质量监督 7施工单位 8层数地 上18层、27层地 下2层及地下车库1层9建筑高度7#楼81.5米、8#楼58.35米、9#楼79.7米、10#楼57.1米10结构形式剪力墙结构11基础形式筏板基础2.2结构设计说明序号项 目内 容12基础形式基础厚度楼号7、9#楼8#楼10#楼筏板厚度1500mm1200mm1100mm筏板顶标高-6.300m-6.300m-6.300m13混凝土强度等级7#楼C35（筏板、8层10层墙柱、地下2层10层梁板）；C40（地下2层8层墙柱）C30（10层以上墙柱、梁板）上2层8层墙柱）C358#C35（筏板、地下2层地上6层墙柱、梁板）；C30（6层10层墙柱梁板）C25（10层以上墙柱梁板）9#C35（筏板、地下2层地上15层墙柱、梁板）；C30（15层以上墙柱梁板）10#C30（筏板、地下2层地上3层墙柱、梁板）；C25（3层以上墙柱梁板）后浇带、加强带C40(微膨胀) 2.3筏板基础工程概况主楼筏板采用C35 P6 抗渗混凝土，7#楼筏板体积为1700立方米，8#楼筏板体积为2300立方米，9#楼1600立方米，10#楼1100立方米，7#、8#、9#楼加强带采用C40微膨胀混凝土。 三、 施工组织机构材料部 工程部作业队项目经理 项目总工 工程负责人 安全部 波技术部 质量部 预算部 财务部 四、 施工部署4.1现场临水布置供水主管DN150从供水点的预留管头处引出，主管管道由临时给水井处引入至7#楼西北角的围挡处，由围挡处做两根DN100的支管引入施工现场，DN100的管道围绕7#、8#、9#、10#楼及周边车库形成环网，管道材质为焊接钢管。4.2现场临电布置世家官邸工程甲方现场共有4台变压器（B1、B2、B3、B4）。其中B1、B2为两台315KVA变压器，供二期施工使用；B3为1台315KVA变压器，为甲方售楼处提供电源；剩余B4变压器为500KVA，此变压器供三期施工现场用电。三期办公区电源引自甲方售楼处西侧一级箱（一级箱进线电缆为3*185+2*95，该一级箱电源取自B3变压器）；另在5#楼南侧增加设置三期民工生活区，电源引自二期施工现场使用的B2变压器（二期现场塔吊停止使用，故现场电力能够负荷新增三期民工生活区）。施工现场临时用电布置过程中，拟在施工场地设置2台一级箱，分别为10#楼南侧设置一台AA1一级箱；8#楼东北侧设置一台AA2一级箱，并在一级箱中加装电表用于计量。施工现场共计设置6台二级箱，7#、8#南侧、9#、10#楼北侧侧各设置一台二级箱（AA2-1、AA2-3、AA1-1、AA1-3）；南北两个钢筋加工厂各设置一台二级箱（AA1-2、AA2-2）电源分别取自一级箱AA1、AA2，各主楼随层设置二级箱一台用于主体施工用电。待主体工程施工到一定阶段，二次结构队伍进场施工后，在各主楼每隔4层设置二级配电箱一台，用于楼层供电。4.3施工现场平面布置图4.4商品砼运输车辆部署1. 商砼站距施工现场50KM，商砼罐车平均以35KM/h的速度行驶，考虑路况崎岖、复杂，约1.5小时到达现场。2. 开始浇筑时汽车泵周围停放3辆砼搅拌车，第一辆车浇筑完后按行走路线驶出现场，第二辆车3分钟行驶到车载泵进料口处进行灌料，第三辆车行驶到前一罐车位置，等待灌料。3. 前三辆车和车载泵到达现场后进行现场布置（布置时间约30分钟），现场开始布置时由工程负责人张工通知商砼站发车，每辆车间隔20分钟连续发车，商砼站和现场如果遇特殊情况及时通知现场以便做出决策。4. 搅拌站联系人：安主任，电话：15075475583具体布置详见附图（9#楼同10#楼）7#楼布置位置8#楼布置位置9#10#楼布置位置4.5大体积砼施工重点及难点大体积混凝土的施工技术要求比较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础筏板大体积混凝土顺利施工。 五、 施工准备5.1技术准备5.1.1模板检查 1 检查模板的位置、标高、截面尺寸与设计图纸的符合性；模板的板面、背楞、支撑和连接件与模板方案的符合性；模板下口、洞口及角模处的拼缝口的严密性、泡沫密封条是否都贴上、贴好。 2 模板内不能有垃圾、木片、泥土、塑料等杂物，否则，必须清理干净。 3 办好工序交接手续。 4 预检完成并合格。5.1.2钢筋检查 1 办完钢筋隐蔽验收手续，检查支架、垫块，钢筋，以保证各部位的保护层厚度。钢筋不能有油污。 2 核实筏板内的预埋件、预留孔洞、预留钢筋、水电预埋管线、盒(槽)的位置、数量及固定情况。5.1.3机具准备并检查 1 混凝土泵车、车载式混凝土输送泵、试运转良好。 2 振捣器准备充足，振捣器要试运转良好。5.1.4商品混凝土 1 浇筑大体积混凝土之前，项目部和商砼站要对每个浇筑部分的混凝土强度等级、数量、坍落度及允许偏差、外加剂、水泥品种、缓凝要求、抗渗标号、初凝时间、终凝时间、供应速度、供应时间、地点等说清楚，达不到上述要求将如何处置，都要事先谈好。 2 商品混凝土搅拌站根据所选用的水泥品种、砂石级配、粒径、含泥量和外加剂等进行混凝土预配，最后得出优化配合比，并把试配结果提前报送到项目经理部，由现场总工程师审核。 3 混凝土外加剂的性能和种类，必须符合河北省及沧州市建委所规定批准使用的品种和生产厂家。外加剂、掺合料由试验确定。 4 所选商品混凝土站要取得业主、监理的认可，并选用经沧州市认证的有资质的混凝土搅拌站(初步定为聚鑫商砼站）。 5 通知混凝土搅拌站浇筑时间、混凝土标号、方量及到现场的时间、搅拌车到场间隔等。5.1.5混凝土开盘鉴定、浇灌申请1 混凝土施工之前，要做开盘鉴定，不同配合比的混凝土都要有开盘鉴定。 2 需要填写“混凝土开盘鉴定”，由施工方技术和质量部门、搅拌站技术和质量部门、试验室来共同签字或盖章。 3 在施工前填写“混凝土浇灌申请书”，并得到监理的批准。5.2实验准备楼号体积抗渗试块标养试块600度天7#楼17004组9组1组8#楼23005组12组2组9#楼16004组13组2组10#楼11003组6组1组5.3机械准备名称型号数量塔吊TC56104台汽车泵1台振捣棒6根5.4材料准备1.本工程采用商品砼。2.每次浇筑砼强度等级、用量及供应时间由苏宇提前三天与搅拌站联系好。3.水泥：采用赞皇金隅(P.O42.5）普通硅酸盐水泥，3d水化热小于240kJ/kg；7d水化热小于270kJ/kg。4.骨料：细骨料采用新乐河沙（中砂），细度模数大于2.3，含泥量小于3%。 组骨料采用满城石子粒径5-31.5mm连续级配，含泥量小于1%。5.粉煤灰：采用山东华能F类级粉煤灰。6.矿渣粉：采用沧县正合S95级矿粉。7.外加剂：采用献县XG-3聚羧酸缓凝型减水剂和沧州UEA-HI型混凝土膨胀剂。8 拌合水：采用自来水。9、草帘子，塑料布：控制大体积砼内外温差。10、测温管：采用DN20mm的钢管，壁厚要求1.2mm。材料需用计划草帘塑料布钢管8300m24600m2150m5.5人员准备1. 管理人员：设置3名专职混凝土工长（李军、史连杰），实行生产主管负责制。并安排2个试验人员。2. 施工队负责人（汪洪淇）：本工程的混凝土浇筑、振捣、养护由混凝土班组操作，混凝土班组组长对混凝土的施工全面负责，各工种全过程配合。3.具体操作人员配备详见下表：施工部位人员配备扶泵管振捣找平信号工抹平筏板2人8人5人2人10人六、 施工进度计划7#楼筏板浇筑2014年6月21日至2014年6月22日8#楼筏板浇筑2014年6月26日至2014年6月27日9#楼筏板浇筑2014年6月15日至2014年6月16日10#楼筏板浇筑2014年6月17日至2014年6月18日七、 主要施工方法和措施7.1坍落度要求7#、8#、9#、 10#楼部位混凝土强度施工坍落度值备注筏板C35120±207.2配合比设计配合比需根据大体积技术要求，以及材料的实际数据进行配制。7.3浇筑方法1.本筏板工程采用阶梯式分层浇筑方法。2.7#、9#楼共分3层，第一层厚500mm,第二层厚500mm，第三层厚500mm。3.8#楼共分3层，第一层厚400mm，第二层厚400mm,第三层厚300mm。3.10#楼共分3层，第一层厚400mm，第二层厚400mm,第三层厚400mm。4.分层浇筑时采用自然流淌形成斜坡，斜坡坡度1:6。并沿高度均匀上升，每层混凝土在初凝前完成上层浇筑，最后一层混凝土初凝前用木抹子抹压23遍。5.浇筑到集水坑附近时先浇筑电梯井、集水坑，浇筑完后再浇筑筏板平面，以筏板的西北角为起点向南按照“直线”型进行浇筑，当前一段浇筑完后在由北向南在浇筑下一段。各楼浇筑由东向西，由南向北浇筑。当施工塔吊阻挡车载混凝土输送泵布料杆时，将汽车泵挪至塔吊标准节不妨碍的位置。6.在使用振捣器振捣本层混凝土时，应插入下层混凝土50mm，以消除两层
