某住宅楼工程施工组织设计.doc

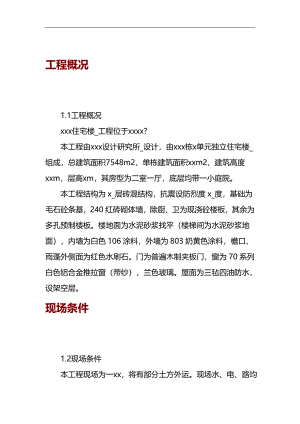

工程概况第 1 页 共 92 页 1.1工程概况 xxx住宅楼_工程位于xxxx? 本工程由xxx设计研究所_设计，由xxx栋x单元独立住宅楼_组成，总建筑面积7548m2，单栋建筑面积xxm2，建筑高度xxm，层高xm，其房型为二室一厅，底层均带一小庭院。 本工程结构为x_层砖混结构，抗震设防烈度x_度，基础为毛石砼条基，240红砖砌体墙，除厨、卫为现浇砼楼板，其余为多孔预制楼板。楼地面为水泥砂浆找平（楼梯间为水泥砂浆地面），内墙为白色106涂料，外墙为803奶黄色涂料，檐口、雨蓬外侧面为红色水刷石。门为普遍木制夹板门，窗为70系列白色铝合金推拉窗（带纱），兰色玻璃。屋面为三毡四油防水，设架空层。现场条件第 1 页 共 92 页 1.2现场条件 本工程现场为一xx，将有部分土方外运。现场水、电、路均满足施工要求。生活与施工排水可直接排入矿区排水管网。 全部预制板均可在当地预制构件厂采购。施工现场用电统计表.xls第 2 页 共 92 页主要测量器具一览表.xls第 2 页 共 92 页接地跨接线规格表.xls第 2 页 共 92 页管路中间管卡最大距离.xls第 3 页 共 92 页表3.xls第 3 页 共 92 页现场平面布置第 3 页 共 92 页 2.1现场平面布置 根据现场情况以及业主招标答疑会上的要求，现场生活设施暂不考虑，生产设施仅按一栋考虑。为了满足施工要求，做到文明施工，科学合理安排生产设施，我们规划出附录1：施工现场平面布置图、附录2：临时用地表。临时用水第 3 页 共 92 页 2.2.1临时用水 现场临时用水从xxx_引一根DN50的镀锌钢管_到施工现场各用水点；施工污水沿各用水点砌筑D×H为200×300_mm的沟槽，在沟槽的末端砌筑400×400×500_mm的沉淀池对污水，砂石进行沉淀，定期清理，然后将经过沉淀的污水排向厂区污水管网。临时水见附录3临时用水平面布置图。临时用电-概况第 4 页 共 92 页 2.2.2临时用电 2.2.2.1概况 本工程由业主在现场附近提供施工电源，所有到一、二级配电箱的电缆均采用铠装电力电缆，视现场实际情况，采用架空或埋地敷设。详见附录4现场施工用电平面图、附录5现场施工用电系统图、附录6总配电箱系统图。临时用电-负荷计算第 4 页 共 92 页 2.2.2.2负荷计算 1、施工现场用电统计表(见表） 现场照明及其它零星设备、工具30_KW。 2、负荷计算 1、砼搅拌机P=0.7×7.5×1_=5.25_KW 2、砂浆搅拌机P=0.7×5×2_=7_KW 3、龙门架P=0.5×7.5×2_=7.5_KW 4、电焊机P=0.5×19×3_=28.5_KW 5、对焊机P=0.45×50×1_=22.5_KW 6、钢筋弯曲机P=0.6×2.8×1_=1.68_KW 7、钢筋切断机P=0.6×5.5×1_=3.3_KW 8、组合木工机具P=0.6×5.5×1_=3.85_KW 9、插入式振动棒P=0.7×1.5×1_=1.05_KW 10、潜水泵P=0.7×1.1×2_=1.54_KW 11、弯管机P=0.7×2×1_=1.4_KW 14、套丝机P=0.7×1.5×7_=1.05_KW 现场照明及其它零星设备工具用电30_KW。 合计：P总=xx×xx_=xxKW安全用电技术措施-电气设备的安装第 5 页 共 92 页 5、电气设备的安装 a.配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接； b.配电箱、开关箱内的各种电器应按规定的位置坚固在安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求； c.配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设； d.配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线。导线接头不得松动，不得有外露带电部分； e.各种箱体的金属构架、金属箱体、金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接； f.配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修； g.导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。安全用电技术措施-电气设备的防护第 6 页 共 92 页 6、电气设备的防护 a.在建工程不得在高、低压线路下方施工，高低压线路下方，不得搭设作业棚、建造生活设施，或堆放构件、架具、材料及其它杂物； b.施工时各种架具的外侧边缘与外电架空线路的边线之间必须保持安全操作距离，当外电线路的电压为1KV以下时，其最小安全操作距离为4米；当外电架空线路的电压为1至10KV时，其最小安全操作距离为6米；当外电架空线路的电压为35至110KV时，其最小安全操作距离为8米。上下脚手架的斜道严禁搭设在有外电线路的一侧。旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边缘最小水平距离不得小于2米； c.施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1KV以下时，最小垂直距离为6米；外电线路电压为1至35KV时，最小垂直距离为7米； d.对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时应有电气工程技术人员或专职安全人员负责监护； e.对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，施工必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。安全用电技术措施-电气设备的操作与维修人员符合要求第 8 页 共 92 页 7、电气设备的操作与维修人员必须符合以下要求： a.施工现场内临时用电的施工和维修必须由经过培训后取得上岗证书的专业电工完成，电工的等级应同工程的难易程度和技术复杂性相适应，初级电工不允许进行中、高级电工的作业。 b.各类用电人员应做到： （1）掌握安全用电基本知识和所用设备的性能； （2）使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带“病”运转； （3）停用的设备必须拉闸断电，锁好开关箱； （4）负责保护所有设备的负荷线、保护零线和开关箱，发现问题，及时报告解决； （5）搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。安全用电技术措施-电气设备的使用与维护第 8 页 共 92 页 8、电气设备的使用与维护 a.施工现场的所有配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工作时必须穿戴好绝缘用品，必须使用电工绝缘工具； b.检查、维修配电箱、开关箱时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标示牌，严禁带电作业； c.配电箱内盘面上应标明各回路的名称、用途，同时要作出分路标记； d.总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。 e.各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备； f.熔断器的熔体更换时，严禁用不符合原规格的熔体代替。安全用电技术措施-施工现场的配电线路第 9 页 共 92 页 9、施工现场的配电线路 a.现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。导线架设在专用电线杆上； b.架空线的导线截面不得小于下列截面：当架空线用铜芯绝缘线时，其导线截面不小于10mm2；当用铝芯绝缘线时，其截面不小于16mm2。跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2，绝缘铜线截面不小于16mm2。 c.架空线路的导线接头：在一个档距内每一层架空线的接头数不得超过该层导线条数50%，且一根导线只允许有一个接头：线路在跨越铁路、公路、河流、电力线路栏距内不得有接头。安全用电技术措施-施工现场的电缆线路第 10 页 共 92 页 10、施工现场的电缆线路 a.电缆线路应采用穿管埋地或沿墙、电杆架空敷设，严禁沿地面明设； b.电缆在室外直接埋地敷设的深度应不小于0.6m，并应在电缆上下各均匀铺设不小于50mm厚的细砂。然后覆盖砖等硬质保护层； c.橡皮电缆沿墙或电杆敷设时应用绝缘子固定，严禁使用金属裸线作绑扎。固定点间的距离应保护橡皮电缆能随自重所带的荷重。橡皮电缆的最大弧垂距地不得小于2.5m； d.电缆的接头应牢固可靠，绝缘包扎后的接头不能降低原来的绝缘强度，并不得承受张力。安全用电技术措施-室内导线的敷设及照明装置第 11 页 共 92 页 11、室内导线的敷设及照明装置： a.室内配线必须采用绝缘铜线或绝缘铝线，采用瓷瓶、瓷夹或塑料敷设，距地面高度不得小于2.5m； b.进户线在室外处要用绝缘子固定，进户线过墙应穿套管，距地面应大于2.5m，室外要做防水弯头； c.室内配线所有导线截面应按图纸要求施工，但铝线截面最小不得小于2.5mm2，铜线截面不得小于1.5mm2； d.金属外壳的灯具外壳必须作保护接零，所用配件均应使用镀锌件； e.室外灯具距地面不得小于3米，室内灯具不得低于2.4m，插座接线时应符合规范要求； f.螺口灯头及接线应符合下列要求： （1）相线接在与中心角头相连的一端，零线接在与螺纹口相连的一端。 （2）灯头的绝缘外壳不得有损伤和漏电。 g.各种用电设备、灯具的相线必须经开关控制，不得将相线直接引入灯具； h.暂设内的照明灯具应优先选用拉线开关。拉线开关距地面高度为2至3米，与门口的水平距离为0.1至0.2米，拉线出口应向下； i.严禁将插座与搬把开关靠近装设，严禁在床上设开关。临时用电-安全用电组织措施第 12 页 共 92 页 2.2.2.4安全用电组织措施 a.建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案； b.建立技术交底制度，向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期； c.建立安全检测制度，从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠
