某住宅小区工程挤塑板外墙保温施工方案.doc

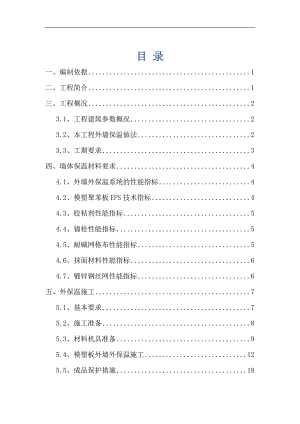

目 录一、编制依据1二、工程简介1三、工程概况23.1、工程建筑参数概况23.2、本工程外墙保温做法23.3、工期要求3四、墙体保温材料要求44.1、外墙外保温系统的性能指标44.2、模塑聚苯板EPS技术指标44.3、胶粘剂性能指标54.4、锚栓性能指标54.5、耐碱网格布性能指标54.6、抹面材料性能指标64.7、镀锌钢丝网性能指标6五、外保温施工75.1、基本要求75.2、施工准备85.3、材料机具准备95.4、模塑板外墙外保温施工125.5、成品保护措施18六、外墙保温系统安装图集19七、憎水膨珠保温砂浆施工工艺227.1、施工流程227.2、材料配制227.3、施工步骤及控制要点227.4、抹聚合物砂浆247.5、热桥部位及节点做法26八、质量、服务保证体系288.1、施工质量保证措施288.2、材料质量保证措施308.3、注意事项31九、项目管理和操作前的培训329.1、项目管理329.2、操作前的培训33十、安全、文明施工34一、编制依据1.1 天竺新新家园一区工程施工图纸1.2 天竺新新家园一区工程施工组织设计1.3居住建筑节能设计标准 DBJ11-602-20061.4建筑节能工程施工质量验收规范 GB50411-20071.5外墙外保温施工技术规程 JGJ144-2004/J408-20051.6外墙保温建筑构造 02J121-11.7外墙外保温技术导则 RIDN-TG001-20051.8保温砂浆应用技术规程 DBJ04-250-20071.9外墙外保温施工技术规程 DB11/T584-20082.0建筑构造通用图集 88J2-4 88J2-92.1膨胀聚苯板薄抹灰外墙 保温系统 JG149-20032.2耐碱玻璃纤维网格布 JC/T841-19992.1施工现场临时用电安全技术规范 （JGJ46-2005）2.2绿色施工管理规程 （DB11/513-2008）2.3建筑施工现场环境与卫生标准 （JGJ146-2004）二、工程简介序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督部门7施工总承包单位8合同承包范围9合同工期10合同质量目标合格三、工程概况3.1、工程建筑参数概况3.2、本工程外墙保温做法编号名称分层做法外墙1外墙1a人造石材墙面模塑聚苯板燃烧等级B1级a专用人造石材胶粘贴人造石材（宜每平米35kgm2。b抹10厚聚合物砂浆，内压人一层玻纤网格布，（抹30厚憎水膨珠保温砂浆时，6胀管螺钉0.9厚镀锌钢丝网，胀管螺钉双向中距600。c聚合物砂浆粘贴100厚模塑板，大帽胀栓固定（抹30厚憎水膨胀保温砂浆）。d钢筋混凝土墙面无此做法，加气混凝土砌块墙20厚1:3水泥砂浆找平。e钢筋混凝土墙面刷界面剂，填充墙180厚加气混凝土砌块内侧与钢筋混凝土墙内皮平刷专用界面剂。外墙3外墙3a涂料墙面模塑聚苯板燃烧等级B1级a外墙涂料。b 3-5厚聚合物砂浆中间压入一层耐碱涂塑玻纤网格布。C 聚合物砂浆粘贴100厚模塑板，大帽胀栓固定（30厚模塑聚苯板檐口、窗口、压顶等部位抹30厚憎水膨珠保温砂浆）。d钢筋混凝土墙面无此做法，加气混凝土砌块墙20厚1:3水泥砂浆找平。e钢筋混凝土墙面刷界面剂，填充墙180厚加气混凝土砌块内侧与钢筋混凝土墙内皮平刷专用界面剂。3.3工期要求四、墙体保温材料要求4.1、外墙外保温系统的性能指标检测项目系统指标抗风荷载性能系统抗风压值不小于风荷载设计值：0.45KN/M2抗冲击性建筑物首层墙面及门窗等易受碰撞部位：10J；普通墙面等不易受碰撞部位：3J。吸水量水中浸泡24h，只带有抹面层荷带有全部保护层的系统的吸水量均不得大于或等于500g/m2耐冻融性能保护层无空鼓、起泡、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1MPa，破坏部位应位于保温层。系统耐候性无宽度大于0.1mm的裂缝、空鼓、粉化、剥落现象水蒸气湿流密度/g/（m2.h）0.854.2、模塑聚苯板EPS技术指标项目单位技术要求压缩强度MPa0.1导热系数W/(m.k)0.042燃烧性能/B1表观密度Kg/m320抗拉强度MPa0.1尺寸稳定性%0.3吸水率%4断裂弯曲负荷N254.3、胶粘剂性能指标项 目单位技术要求拉伸粘结强度（与水泥砂浆）原强度MPa0.6耐水MPa0.4拉伸粘结强度（与膨胀聚塑板）原强度MPa0.1，或膨胀模塑板破坏耐水MPa0.1，或膨胀模塑板破坏可操作时间h1.54.04.4、锚栓性能指标项 目单位技术要求单个锚栓抗拉承载力KN0.3单个锚栓对系统传热增加值W/(m2.k)0.004有效锚固深度mm304.5、耐碱网格布性能指标项 目单 位技术要求普通型加强型耐碱断裂强力经向N/50mm7501500纬向7501500耐碱断裂强力保留率经向%5050%纬向5050%单位面积质量g/m2130280g/m2断裂应变%5.04.6、抹面材料性能指标项 目单 位技术要求拉伸粘结强度原强度MPa0.1，或聚苯板破坏耐水MPa0.1，或聚苯板破坏耐冻融MPa0.1，或聚苯板破坏柔韧性抗压、抗折强度3.0开裂应变（非水泥基）1.5%可操作时间h1.54.04.7、镀锌钢丝网性能指标项目单位指标工艺热镀锌丝径mm0.90±0.04孔径mm12×12焊点抗拉力N65镀锌层质量g/m2122网孔偏差±50%网面质量不允许有双丝，丝径小于1mm允许拎扣，其长度不大于80mm五、外保温施工5.1、基本要求5.1.1施工环境要求作业时环境温度不应低于5，风力不应大于5级，风速不宜大于10m/s，严禁雨天施工，施工时提前查看24h天气预报，避免胶粘剂终凝前天气突然变冷影响粘结质量。5.1.2建筑物及基层墙体要求5.1.2.1除实体混凝土墙体外，填充墙体外面抹20厚1：3水泥砂浆找平层。外墙找平层表面干燥、洁净，强度、平整度、垂直度达以规范验收要求。5.1.2.2将外墙外保温施工的砼基体表面的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定项次项目允许偏差（mm）检查方法1表面平整度4用2m靠尺和楔形塞尺检查2垂直度每层5用2m托线板检查全高H/1000，且不大于20用经纬仪或吊线和钢尺检查3阴阳角垂直度4用2m托线板检查5.1.2.3外墙上的螺栓孔或其它孔洞用防水砂浆封堵（洞口较大处用细石砼填实）。5.1.2.4伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈及防水处理。5.1.2.5门窗边框与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。5.1.2.6保温施工前对建筑物及墙面进行主体结构验收，验收合格后方可进行外保温施工。5.2、施工准备5.2.1样板制作施工前按照本工程的技术要求，经过实地考察，专业分包单位进场前应提供系统组成材料的出厂检验报告、产品型式检验报告。系统组成材料进场后经验收合格，及时在监理单位的见证下取样复试。材料复试合格后，采用系统组成材料，在1-S22号楼装饰装修样板间外墙的窗口、空调板、阴阳角部位做外墙保温样板墙，样板墙反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量等。样板施工完成后由建设、设计、监理及施工单位等现场进行检验，施工前组织操作人员进行样板观摩，做好样板带路，施工中严格按样板的要求控制。空调板、窗口侧壁等热桥部位及其它影响外墙保温效果的部位均实行样板引路制度，施工前采用与工程施工同样的材料按照本方案的要求进行样板施工，完成后组织建设、设计、监理及施工单位等现场进行验收、合格后形成样板记录，施工过程中严格按照样板组织施工，并以样板作为验收的依据。5.3、材料机具准备5.3.1外墙外保温工程所用材料，按设计要求选用，并符合国家和北京市相关标准的要求。材料进入现场生产厂家必须提供法定检测报告及出厂合格证，产品包装完好。外墙保温材料主要有：模塑板100mm厚、界面剂、聚合物粘结胶、聚合物砂浆、耐碱涂塑玻纤维网格布、锚栓、憎水膨珠保温砂浆等。5.3.2材料计划管理项目开工前，向生产部门提出一次性计划，作为供应备料依据；在施工中，及时向生产部门提出调整供料计划，作为动态供料的依据；按施工进度对材料计划的执行情况进行检查，不断改进材料供应。5.3.3材料进场验收所有的材料均提前进场，进场时加强检查验收，严把质量关，材料进场后及时在监理的见证下取样复试，并做好材料的标识工作，避免不合格材料用到工程中。为了把住材料的质量和数量，在材料进场时必须根据时料计划、送料凭证、质量保证书或产品合格证以及厂家检验报告进行材料的质量和数量验收；验收工作按质量验收规范和计量检测规定进行；验收内容包括品种、规格、型号、质量、数量以及材料说明书的技术参数是否达到工艺规程的指标；验收要做好记录、办理验收手续；对不合格计划要求或质量不合格的材料应拒绝验收。对进入现场的产品做好台帐，并与监理随机抽检复试，待复试报告合格后方可使用。同一规格产品，同一批次进厂的模塑板5000m2为一批试，聚合物粘结胶（液状）10T一批试，聚合物抹面专用胶（液状）10T一批试，网格布5000m2为一批试，锚栓专用1万个一批试。5.3.4材料的储存与保管进库的材料应验收入库，建立台帐；现场的材料必须做好防火、防盗、防雨、防质变、防损坏等保护设施；现场放置足够的消防灭火器和消防水源，用防火布苫盖防止下雨，施工现场材料的放置要按总包方的平面堆放规定堆放，做到位置正确、保管处置适当、合乎堆放保管制度；要日清、月结、定期盘点、帐实相符，确实掌握材料库存，保证施工质量。5.3.5材料使用监督所有工程使用材料必须经现场
