幕墙施工安全专项方案.doc

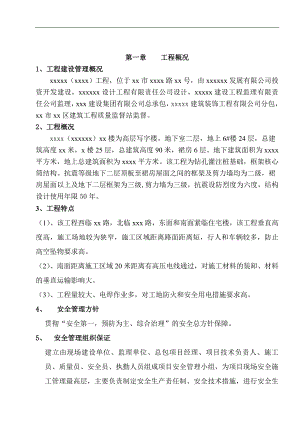

第一章工程概况1、工程建设管理概况xxxxx（xxxx）工程，位于xx市xxxx路xx号，由xxxxxx发展有限公司投资开发建设，xxxxxx设计工程有限责任公司设计，xxxxx建设工程监理有限责任公司监理，xxx建设集团有限公司总承包，xxxxx建筑装饰工程有限公司分包，xx市xx区建筑工程质量监督站监督。2、工程概况xxxx（xxxxxx）xx楼为高层写字楼。地下室二层，地上6#楼24层，总建筑高度xx米，x楼25层，总建筑高度90米，裙房6层。地下建筑面积为xxxx平方米，地上总建筑面积为xxxx平方米。该工程为钻孔灌注桩基础，框架核心筒结构。抗震等级地下二层顶板至裙房屋面之间的框架及剪力墙均为二级，裙房屋面以上及地下二层框架为三级,剪力墙为三级，抗震设防烈度为六度，结构设计使用年限50年。 3、工程特点（1）、该工程西临xx路，北临xxx路，东面和南面紧临住宅楼，该工程垂直高度高，施工场地较为狭窄，施工区域距离路面距离短，行人和车辆较多，防止高空坠物要求高。（2）、南面距离施工区域20米距离有高压电线通过，对施工材料的装卸、材料的垂直运输影响大。（3）、工程量较大、电焊作业多，对工地防火和安全用电措施要求高。4、 安全管理方针贯彻“安全第一，预防为主、综合治理”的安全总方针保障。5、 安全管理组织保证建立由现场建设单位、监理单位、总包项目经理、项目技术负责人、施工 员、质量员、安全员、执勤人员组成项目安全管理小组，为项目现场安全施工管理最高层，主要负责制定安全生产责任制、安全技术措施，进行安全生产工作的策划，具体见下表。安全生产管理组织构成监理单位：xxx总承包单位各部门项目经理：xxx项目安全总监：xxx项目副经理：xxx项目技术负责人：xxx施工员：xx质量员：xxx安全员：xxxx各班组执勤人员建设单位：x6、安全管理目标杜绝死亡、重伤和重大事故，一般事故频率不超过1.5，做好施工现场防御工作，杜绝食物中毒和传染源。第二章编制依据编制依据1依据文件建筑施工工具式脚手架安全技术规范JGJ202-2010危险性较大的分部分项工程安全管理办法建质200987号建筑施工现场机械设备检查技术规程JGJ160-2008玻璃幕墙工程技术规范JGJ102-2003金属与石材幕墙工程技术规范JGJ133-2001建筑施工高处作业安全技术规范JGJ80-91建筑施工安全检查标准JGJ59-99施工现场消防安全技术规范GB50720-2011施工现场临时用电安全技术规范JGJ46-2005起重机械用钢丝绳检验和报废实用规范CB/T5972-1986起重机械安全规程GB/6067-1985建设工程安全生产管理条例国务院第393号建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011武汉市建筑施工现场安全质量标准化达标手册2、编制目的xxxxx楼幕墙施工工程属于高度超过xxm及以上的建筑幕墙安装工程，属于危险性较大的分部分项工程，编制本专项方案的目的是为了保证该工程的施工管理。在组织上有保证，在施工工序、工艺流程、检查监督等方面的主要工作都有章可循、有序运作，在安全生产、质量管理、工期进度及环境保护等方面有明确的目标、要求和得力的措施。这样使该工程在施工的全过程中，各个环节始终处于受控状态，达到“三高” 即高质量、高标准、高速度，用我公司高水平的施工管理，做到让自己称心、业主满意的优质工程。第三章 幕墙施工危险源辨识及分析本幕墙施工工程，高度达到90米，按住建部建质200987号文通知要求，本工程属危险性较大的分部分项工程，根据工程的工程特点和实际情况，本幕墙施工的危险源主要有以下类型：1、高空作业时物体坠落打击和高空作业人员自身坠落造成的人生伤害2、由于触电引起的人生伤害3、电焊作业时火花飞溅引发火灾4、脚手架垮塌造成的伤害事故第四章施工进度计划1、施工进度计划按照计划工程进度（1）xxxx年xx月xx日前xx楼xx层以上玻璃、石材幕墙全部安装、脚手架拆除完成。 （2）xx年xx月xx日前x楼xx层以上玻璃、石材幕墙全部安装、脚手架拆除完成。（3）xxx年xx月xx日之前xxxx楼幕墙工程施工安装、脚手架全部拆除完成， 计划xx年xx月xx日外幕墙龙骨安装施工。第五章 施工组织准备 1、施工组织准备（1）确定施工人员职责分工，责任到组，责任到人。（2）由天业建设集团公司外架专业持证人员进行进行脚手架的维护和加固。（3）外架维护和加固完成后对各班组进行安全、技术交底，提出工序安排和工期要求，以确保工程顺利进行，保障施工安全。（4）成立质量安全监督检查小组，将事故苗子杜绝在萌芽中，预防发生任何安全质量事故。（5）成立保卫、成品保护小组。（6）落实安装施工人员佩戴安全配备及施工携带工具。2、劳动力计划 由于该工程楼层高，结构形式较多，施工难度大，各类系统的收口较多，工期等诸多因素，在劳动力组织方面必须根据工期开展的实际进度与现场施工条件的具体情况，进行现场科学管理，对人力资源进行交替、穿插等合理调配，科学地安排劳动力。劳动力安排和要求劳动力安排是否合理以及素质的高低同样也是影响工程安装质量与进度计划落实的关键。我公司将从以下几个方面作安排:（1）现阶段本工程随着施工逐步的展开主要工种安排有：技术安装工、运输工、电工、打胶工、架子工等。（2）施工人员：将派驻无论从施工经验、施工技术熟练程序、安全意识及综合素质都具备高水准的施工人员进驻现场施工，以高效率的施工技术人员强化整个施工队伍，并保证符合此工程规范的技术要求及有关国家规定。（3）劳动力基本要求：a、遵纪守法、身体健康、年龄在45周岁以下；b、经过专门技术培训、经考核合格，并持有相关部门认可的上岗证等；c、特种作业人员必须具有特种作业证方可上岗作业；劳动力计划表工种按工程施工阶段投入劳动力情况时间11月12月1月2月3月4月电工、机修工222333电焊工152015152010运输工555888安装技工151520152525打胶工010001515施工队长222444安全员3323333、施工机械、机具准备该工程项目拟投入的主要施工机械、机具均为我公司自有的机械、机具设备，其数量、选配根据本工程项目的特点及所编制的施工方法、工艺、措施按最合理、最有效地保证工期、工程质量，保证安全、文明施工进行配置。设备进场前，进行全数、全面的调试与保养。公司供应部机械员与公司安全员一起对设备进行认真的检查验收，并做好检查验收记录。验收合格后由供应部负责人签署发放。 进场后考虑工程项目工作面未全部展开，先行按各种机械设备、机具各进场一台，随工作面的展开按施工进度计划进场。具体的主要机械、机具配备情况见“拟投入的主要施工机械、机具计划表”。进场机械、机具在使用过程中，专业管理人员对其进行管理。其安全保护装置，机械、机具质量，可靠性等按照公司的管理制度进行检修、保养与控制。工程投入的主要施工机械设备表 万国花园幕墙装饰工程机械或设备名称型号规格数量国别产地制造年份额定功率kw设备性能空气压缩机220V8上海20082.2优电锤牧田38509日本20100.8优电焊机400型12上海20113优砂轮切割机回SQ-53上海20112.2优手电钻牧田10MM8日本20110.28优云石切割机日立18上海20101.2优自攻螺丝枪6800DW10日本20100.3优射钉枪220V4武汉20090.5合格蚊钉枪220V10杭州20100.5合格弯钉枪220V3杭州20090.3优木工手提锯9寸3杭州20100.7优曲线锯牧田43222日本20070.52优电锯回MIY-2003上海20091.2合格台式钻床Z572B4杭州20096优界铝机2551上海20091.5优第六章 扣件式钢管脚手架安全施工技术措施一、脚手架的选型本外脚手架功能为主体结构施工安全围护用外架以及外墙装修施工的操作架。结合本工程的实际情况， 1-3层采用落地式双排外脚手架，4-7层、8-12层、13-17层、18层（6#楼23层）以上采用工字钢悬挑式脚手架。因7#楼18层以上脚手架搭设高度为23米，在23层增设斜拉钢丝绳卸荷，与18层悬挑工字钢点位对应，拉结点设于外排架立杆与横杆交叉点处，此卸荷斜拉钢丝绳增加安全保险系数。落地式双排脚手架脚手架的立杆纵距为1.501.65m，立杆横距为0.90m，步距为1.80m，每层外侧纵向大横杆步中设置拦腰杆一道，内排立杆距最外端框架梁外侧0.4m。离地不大于0.20m处，设置纵向及横向扫地杆，纵向扫地杆设置于横向扫地杆之上。连墙件按二步三跨布置，间距4.50m，拉结件钢管采用双扣件与内立杆连接。脚手架外侧采用密目安全网全封闭。剪刀撑跨越宽度不应小于4跨，且不应小于6.0m，高度为45步距，斜杆与地面的倾斜角度宜在45°60°之间。剪刀撑应从底至顶连续设置。外架基础应将回填土整平，并夯实，落地立杆下面需垫50mm厚木垫板。脚手架外侧设20cm×30cm排水沟，使表面水顺利通过排水沟排走。悬挑架采用单立杆扣件式双排钢管脚手架，6#、7#楼均在4层楼面、8层楼面、13层楼面、18层楼面和6#楼23层楼面设置16号工字钢作底架支撑，在上两层梁面预埋吊环用钢丝绳拉结后加固。脚手架立杆纵距1.501.65m，横距0.90m，大横杆步距为1.80m，每层外侧纵向大横杆步中设置拦腰杆一道，底层扫地杆离楼面0.20m，内立杆距墙0.4m，在外侧立面整个长度和高度上连续设置剪刀撑，每道剪刀撑宽度为4跨6.0m，斜杆与地面的倾角为60°二、施工部署当在4层楼面、8层楼面、13层楼面、18层楼面和6#楼23层楼面浇筑楼板混凝土时应埋设预埋件，待楼板混凝土浇注完成后强度达到50%，开始搭设悬挑式钢管脚手架，底部安装工字钢作为底部支撑，在工字钢上搭设脚手架。脚手架随主体施工的进度，逐层向上搭设，在外墙装修施工阶段，随外墙装修的施工进度，逐层从上至下分段分片拆除。三、 材料选择和质量规定1、钢管1.1、钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊接钢筋GB/T3092中规定的3号普通钢管，力学性能适中的Q235钢，其质量应符合国家现行标准碳素结构钢（GB/T700）中Q235-A级钢的规定。1.2、钢管的截面尺寸应为48mm×3
