宁夏石化外输管道工程冬季施工方案(线路部分).doc

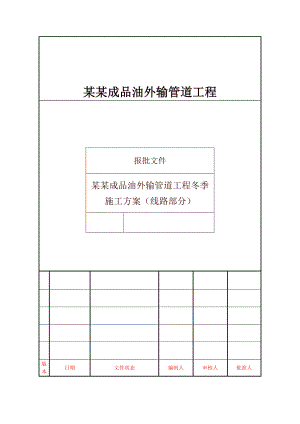

某某成品油外输管道工程报批文件某某成品油外输管道工程冬季施工方案（线路部分）版本日期文件状态编制人审核人批准人目 录1.0 目的32.0 适用范围33.0 依据34.0 定义35.0 管理措施36.0 施工作业措施66.1 穿跨越及连头66.1.1 管道焊接66.1.2 防腐补口76.1.3 管沟开挖、回填86.3 通讯光缆施工86.4 水工保护116.5 管线试压127.0 冬季机械设备保养措施148.0 施工重点事项179.0 安全保证措施1710.0 消防保证措施:181.0 目的为了做好宁夏外输管道工程冬季施工质量，保证本工程的工程建设质量达到总体目标，追求“零事故、零伤害、零污染”，打造和谐绿色项目，按期完工，特制订该方案。2.0 适用范围本作业文件适用于某某成品油管道外输管道工程冬季施工作业。3.0 依据职业安全健康管理体系程序文件建筑工程冬期施工规程JGJ 10497油气长输管道工程施工及验收规范GB50369-2006 4.0 定义业主：某某管道建设项目经理部 监理：某某监理公司 设计单位：某某集团工程设计有限责任公司施工单位：某某石油工程建设有限责任公司5.0 管理措施5.1冬季前准备工作5.1.1成立冬季施工应急预案与响应工作领导组。5.1.2成立应急小分队，要求成员应掌握必要的触电急救及消防安全知识。5.1.3由工地负责人组织，HSE办配合对应急小分队的成员进行培训。5.1.4材料部门应提前做好防冻外加剂和保温材料的进货和保管工作。5.1.5工地负责人应每天了解和掌握天气变化情况，若遇到异常天气，应及时地向应急预案与响应领导组负责人汇报并及时通知工程施工员，做好工程保护及防范措施。随时掌握气温变化，并做好记录。5.2冬季前施工现场大检查冬季来临之前，对施工现场进行安全大检查，主要检查用电线路是否绝缘良好；电焊机等用电机械接地是否安全有效；材料库房库区材料堆放是否满足防火、防风、防冻要求以及消防器材是否齐全，是否满足要求；施工项目中脚手架搭设是否符合规范要求以及使用过程中是否按有关规章制度要求进行操作；施工生产和生活临建设施是否满足防火、防风、防冻要求等，检查应有重点，应查细，施工现场的每个死角也不能放过，并要责任到人。5.3生产准备5.3.1安排好冬施期间施工计划，明确冬季施工项目，落实到各承包单位，督促其按要求做好各项准备工作。5.3.2.做好现场上下水的管道出水口，消火栓、消防管道及外露水管的保温工作。5.3.3.冬施领导小组对工地的各项准备工作做一次全面检查、落实，以确保冬施正常施工。5.3.4.安排专人统一进行大气温度及工程测温等相关的测温工作，并做好记录。5.3.5.机械设备的配电箱下部加支架，上部搭设防护棚，以防雪防潮，并应安装好接地保护装置。5.3.6.塔吊的接地装置按规定要求设置齐全，冬施之前进行全面检查，由电气工程师负责组织电工进行摇测，其接地电阻不大于4欧姆。5.3.7.冬季前对现场配电箱、闸箱、电缆临时支架、电焊机等用电设备机具等仔细检查，需加固的及时加固，缺盖、罩、门的及时补齐，防雪防潮，确保用电安全。5.3.8现场机械使用完毕，水箱内的水应放掉。冬施前对所使用的设备进行检修。5.4 技术准备进入冬施前，项目部技术人员提前编制好冬施材料计划、作业保温措施、测温点布设等，对现场各级管理人员及施工人员进行冬施各分项工程的技术交底及安全交底。5.4.1冬期施工前加强对试验员、测温员、质检员、材料员、安全员、施工人员的培训。学习有关冬期施工的规范、规程、规定，学习具体分项工程冬期施工方法及冬施措施，明确测温项目、测温间隔时间、测温仪器的使用、搅拌站的保温措施、冬季施工各分项的成品保护等。学习冬施安全防护、防火、材料保管等措施。4.2.2现场测温人测温人员不得少于2名，实行24小时连续测温。5.5材料准备5.5.1冬施期间所用保温材料，按计划用量、规格、型号和质量要求进场，并且妥善保管，以防损坏浪费。5.5.2组织冬施期间的材料，设备货源及进场验收等项工作。5.5.3办公生活区的保护5.5.3.1准备好办公室取暖设施。（办公室取暖采用空调加电暖器） 5.5.3.2生活区工人住宿取暖设施为2000w电暖器. 5.5.4原材料及半成品的保护5.5.4.1对于怕潮的材料如模板、木方等要采取防潮措施，必要时用彩条布遮盖，模板堆放处要垫高码放并要通风良好。5.5.4.2钢筋堆放必须垫木方，防止雪水浸泡。5.5.4.3钢管应搭设好架子，堆码整齐，并刷好防锈漆。扣件存放应搭设扣件房，扣件周转下来后，应及时清洗入库。5.5.4.4冬施所需防火棉帘被、测温仪器等材料按计划提前配备齐全，设专人看管，易损耗物品发现破损立即修补或更新。易燃品堆放、保存设库房，专人看管。5.5.5冬施材料计划表如下序号材料名称单位数量备注1防火棉帘被（30mm厚）m250002塑料薄膜（1mm厚）m225003玻璃管温度计根30 4电暖器(2000w)个300 5彩条布m2150006百叶箱个1 7高低温度计、电子测温器个2 8手电灯把6 9暖风机台10 10多层模板14mm厚 增加m220001150×100木方4m长增加根500 12防火岩棉管厚度50mm（消防管）M45013保温被个8014烤把个4015防冻液瓶10016启动液瓶15017毛毡个10018煤吨606.0 施工作业措施6.1 穿跨越及连头6.1.1 管道焊接6.1.1提高焊前预热温度为减缓因低温环境热量的散失，预热宽度以坡口两侧各75mm，预热温度110。采用数字显示红外线测温仪在距管口径向50mm处的圆周上均匀测量预热温度。预热完成后应立即进行根焊道的焊接。由于电加热带（烤把）具有加热快、保温效果好、温度恒定等特点，为保证冬季施工焊前和层间温度达到要求，在条件具备的情况下，焊前预热采用电加热带或烤把加热。6.1.2 缩短层间间隔时间和保证层间温度低温天气焊接时，层间间隔时间不得过长，根焊和热焊的间隔时间不应超过5min，其它各层的间隔时间也不应超过8 min。在整个焊接过程中，层间温度不得低于80。当层间温度降到80以下时，要对该层间加热到80以上后，再继续进行焊接。6.1.3 设置焊接防风保温棚保温棚采用50的角钢焊制，内、外包白铁皮，内补一层牛毛毡，两侧设有机玻璃窗，顶棚设排气孔，下面铺一层防潮层，提高棚内的环境温度并降低棚内的湿度，使之达到焊接工艺规程要求的环境条件。6.1.4 合理安排施焊时间冬季施工时，早晚气温较低、湿度较大，有效施工时间短，要充分利用白天环境温度相对较高的时间段进行焊接作业。6.1.5 焊后保温缓冷当环境温度低于5时，应采取焊后在焊道上加盖保温被的措施以防止焊道急骤降温，保温被为3.2m×1m×50mm的石棉被。具体做法是：用喷灯烘烤石棉被至80以上，然后立即将完成的焊口趁热裹上并盖上毛毡，用橡皮带捆紧。保温时间30分钟40分钟。在条件具备的情况下，缓冷可采用电加热带。12345保温示意图 （1-管段 2-石棉被 3-毛毡 4-橡皮带 5-焊口）6.1.2 防腐补口6.2.1 提高预热温度为了抵消低温环境下的热量散失效应，在对焊口预热时，应达到预热温度要求的上限，温度控制采用红外测温仪测量。6.2.2 合理组织施工工序为了减少热量散失所造成的温度降低，应尽量减少预热后到包裹收缩带的准备时间，提前做好底漆的调配、收缩带的准备工作。焊口预热完成后，立即进行涂刷底漆、烘烤PE层并拉毛等包裹准备工作，已达到缩短包裹前准备时间的目的。6.2.3 延长烘烤时间当烘烤收缩带至完全收缩之后，应该继续对收缩带进行均匀的烘烤，其目的是，继续加热使收缩带的底胶充分熔化从而达到粘结效果。6.2.4 注意碾压对收缩带烘烤完成之后，应仔细进行碾压，特别是焊缝处、PE层端部等非平整处，以及收缩带的边沿。其目的是擀匀底胶，增强粘结，消除气泡。6.2.5 液化气瓶保温措施冬季施工焊接预热、防腐补口用大量的液化气，而冬季由于气温较低，对液化气的使用极为不利，瓶内液化气不能完全气化，往往瓶内还剩三分之一时，就由于火焰太小而弃之不用，造成很大的浪费。为此我们采用液化气瓶加热保温桶，对液化气进行加热保温，以提高液化气的利用率。6.2.6 合理安排作业时间冬季施工时，早晚气温较低、湿度较大，有效施工时间短，要充分利用白天环境温度相对较高的时间段进行焊接作业。6.1.3 管沟开挖、回填 6.1.3.1管沟开挖1.冬期土方开挖必须周密计划，充分准备、组织强有力的施工力量，进行连续不间断施工。2.避免地表冻结，对开挖面的防冻，尽量利用自然条件，就地取材。一般用地面耙松耙平防冻、覆雪防冻、隔热材料防冻等。3.对于已经上冻的地区开挖采用免爆和挖沟机配合使用。6.1.3.2管沟回填： 土方回填时应注意冻土块不能直接回填管沟，避免将管线PE防腐层损坏。6.2通讯光缆施工6.2.1一般技术要求6.2.1.1在冬季施工前认真组织有关人员分析冬施生产计划，根据冬施项目编制冬期施工措施，所需材料、设备要在冬施前准备好。6.2.1.2应做好施工人员的冬施培训工作并且对施工过程进行跟踪，组织相关人员进行一次全面检查，及时做好施工现场的过冬准备工作，包括临时设施、机械设备及保温等项工作。6.2.1.3机械设备要做好冬季施工所需油料机械润滑油的更换补充以及其它检修保养工作，以便在冬施期间运转正常。6.2.1.4冬季施工中要加强天气预报的收集工作，防止寒流突然袭击，合理安排每日的工作，同时加强防寒、保温、防火等项工作。6.2.2电、光缆敷设施工技术措施:6.2.2.1冬期施工运输要选择设备状况好的车辆，电、光缆盘在运输过程中要严格检查，防止电、光缆盘磕碰损伤电、光缆；6.2.2.2在布放电、光缆前检查电、光缆盘、缆架的可靠程度，及时修复调整缆架，防止因缆盘架的问题影响施工 ；6.2.2.3当现场温度骤降或过低时（低于-零下20度）应停止施工，并事先落实好处理措施，待天气好转时再施工；6.2.2.4布放电、光缆前应清除车辆和缆盘、缆架上的冰、雪、霜和污垢，砂、石内不得含有冰块；6.2.2.5施工人员必须统一协调指挥，现场要有良好的通讯联络保障措施；6.2.2.6因为天气寒冷，布放电、光缆不能硬拉，必须轻拿轻放，和以免损伤电、光缆；6.2.2.7电、光缆敷设完毕必须检查电、光缆在沟底的状况，检查
