宁夏某多层框架结构综合办公楼模板高支撑架专项施工方案(含计算书).doc

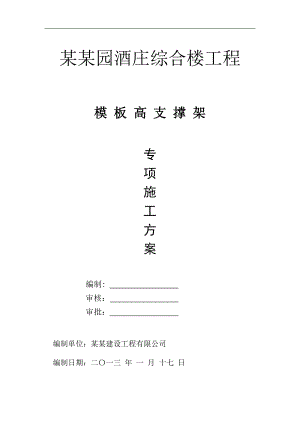

某某园酒庄综合楼工程模 板 高 支 撑 架专项施工方案编制: 审核： 审批： 编制单位：某某建设工程有限公司编制日期：二一三 年 一 月 十七 日 目 录一、编制依据2二、工程概况2三、总体设计及施工部署3四、材料选择4五、搭设参数及施工工艺5六、模板拆除技术措施14七、重大危险源识别及安全管理措施16八、环境保护措施19九、监测措施23十、设计计算25一、编制依据1、依据某某园酒庄综合办公楼施工设计图纸；2、依据某某园酒庄综合办公楼施工组织设计；3、各类参考规范、图书：建筑施工手册第四版；建筑施工计算手册江正荣著；建筑结构荷载规范（GB50009-2001）；混凝土结构设计规范（GB50010-2002）；钢结构设计规范（GB50017-2003）；建筑工程大模板技术规程（JGJ74-2003）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）；建筑施工门式钢管脚手架安全技术规范（JGJ128-2000）；木结构设计规范（GB50005-2003）；二、工程概况某某园酒庄综合办公楼工程位于宁夏银川市金凤区盈南村；地上3层；地下1层；建筑高度：16.017m；标准层层高：4.5m，其中轴、轴交D轴、G轴层高为9m；总建筑面积：5100平方米；结构形式为：框架结构；结构安全等级为二级，设计使用年限为50年，抗震设防裂度为8度，该建筑为二级耐火等级。总工期：305天。由某某建设发展（集团）有限公司投资建设，宁夏现代建筑设计院设计，银川重宇勘察工程有限公司地质勘察，某某建设工程有限公司组织施工。三、总体设计及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JGJ59-99等检查标准要求，要符合相关文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：梁模板(扣件钢管架)、柱模板、板模板(扣件钢管高架)（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：高新宇（项目经理）组长，负责协调指挥工作；张伟国（施工员）组员，负责现场施工指挥，技术交底；马 刚（安全员）组员，负责现场安全检查工作；马建平（架子工班长）组员，负责现场具体施工；四、材料选择（一）梁模板(扣件钢管架)按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。具体材料见下表：模板支架材料类型梁模板(扣件钢管架)面板材料12mm厚胶合面板主楞材料木方次楞材料木方梁底支撑方木支架钢管48×3.5（二）柱模板按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。边角处采用木板条找补，保证楞角方直、美观。斜向支撑，采用48×3.5钢管斜向加固（尽量取45°）。具体材料见下表：模板支架材料类型柱模板面板材料分段一：12mm厚胶合面板；分段二：12mm厚胶合面板竖楞材料分段一：圆钢管；分段二：圆钢管柱箍材料分段一：木方；分段二：木方螺栓型号分段一：M14；分段二：M14（三）板模板(扣件钢管高架)按清水混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度，阴阳角模板统一整齐。具体材料见下表：模板支架材料类型板模板(扣件钢管高架)面板材料10mm厚胶合面板板底支撑方木支撑立杆材料钢管：五、搭设参数及施工工艺（一）、模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。拼装的精度要求如下：1、两块模板之间拼缝 12、相邻模板之间高低差 13、模板平整度 24、模板平面尺寸偏差 ±3（二）、模板定位当底板或顶板混凝土浇筑完毕并具有一定强度（1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500（mm） 控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm 标高控制线，并根据该500mm 线将板底的控制线直接引测到墙、柱上。（三）、模板安装顺序及技术要点1、墙体模板安装顺序及技术要点模板安装顺序模板定位、垂直度调整模板加固验收混凝土浇筑拆模技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。为防止墙体模板根部出现漏浆"烂根"现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固并注意穿墙螺栓的安装质量。2、梁、板模板安装顺序及技术要点模板安装顺序"满堂"脚手架主龙骨次龙骨柱头模板龙骨柱头模板、顶板模板拼装顶板内、外墙柱头模板龙骨模板调整验收进行下道工序技术要点楼板模板当采用单块就位尺寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱(跨度大于4m时，起拱0.2)，起拱部位为中间起拱，四周不起拱。3、柱模板安装顺序及技术要点模板安装顺序搭设脚手架柱模就位安装安装柱模安装支撑固定柱模浇筑混凝土拆除脚手架、模板清理模板技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。（四）、各类型模板支架搭设参数梁模板(扣件钢管架)参数表一、基本参数梁段信息L1楼板混凝土厚度(mm)120梁截面宽度B(m)0.3梁截面高度D(m)0.7承重架及模板支撑设置梁底支撑小楞垂直梁截面方向立杆沿梁跨度方向间距la(m)0.8立杆步距h(m)1.5梁两侧立杆间距lc(m)0.6梁底增加承重立杆根数0板底承重立杆横向间距或排距lb(m)0.8梁底模板支撑小楞材料方木钢管类型(mm)48×3.5立杆承重连接方式单扣件扣件抗滑承载力系数1立杆上端伸出至模板支撑点的长度a(m)0.1梁模板支架计算高度H(m)9是否计算边梁否是否验算地基承载力否模板自重(kN/m2)0.3钢筋自重(kN/m3)1.5施工荷载(kN/m2)2.5振捣混凝土对梁底模板荷载(kN/m2)2振捣混凝土对梁侧模板荷载(kN/m2)4新浇混凝土侧压力(kN/m2)16.8考虑荷载折减系数否是否进行模板材料匡算否是否自定义梁两侧楼板计算长度否二、材料参数木材品种新疆落叶松弹性模量E(N/mm2)10000抗压强度设计值fc(N/mm)12抗弯强度设计值fm(N/mm2)13抗剪强度设计值fv(N/mm2)1.5面板类型胶合面板面板抗弯设计值fm(N/mm2)13面板厚度(mm)12面板弹性模量E(N/mm2)9500三、梁底模板参数梁底方木截面宽度(mm)50梁底方木截面高度(mm)80梁底纵向支撑根数4梁底木方、木托梁计算方法按两跨连续梁计算梁底支撑小横杆根数0四、梁侧模板参数主楞(外龙骨)方向竖向设置主楞间距(mm)500次楞根数(mm)4主楞竖向支撑杆数量4对拉螺栓的直径(mm)M12对拉螺栓水平间距(mm)500第1根次楞支撑类型固定支撑点第1根次楞支撑点至梁底距离150第2根次楞支撑类型固定支撑点第2根次楞支撑点至梁底距离300第3根次楞支撑类型固定支撑点第3根次楞支撑点至梁底距离450第4根次楞支撑类型固定支撑点第4根次楞支撑点至梁底距离500主楞材料木方主楞宽度(mm)50主楞高度(mm)80主楞合并根数2次楞材料木方次楞宽度(mm)50次楞高度(mm)80次楞合并根数1采用斜撑否板模板(扣件钢管高架)参数表一、基本参数立杆纵向间距或跨距lb(m)0.8立杆横向间距或排距la(m)0.8立杆步距h(m)1.5立杆上端伸出至模板支撑点的长度a(m)0.27模板支架计算高度H(m)8.77楼板的计算厚度(mm)120钢管类型(mm)板底支撑形式立杆承重连接方式是否验算地基承载力否是否计算拆模时间否托梁材料选择木方 : 50×80mm板底木方、木托梁计算方法是否进行模板材料匡算否二、材料参数木方(圆木)的间隔距离(mm)100木方的截面宽度B(mm)50木方的截面高度H(mm)80木方(圆木)弹性模量E(N/mm2)9000木方(圆木)抗弯强度设计值(N/mm2)13木方(圆木)抗剪强度设计值(N/mm2)1.4面板类型胶合面板面板厚度(mm)10面板弹性模量E(N/mm2)9500面板抗弯设计值fm(N/mm2)13三、荷载参数模板与木板自重(kN/m2)0.35混凝土与钢筋自重(kN/m3)25施工均布荷载(kN/m2)2.5柱模板参数表一、基本参数柱截面宽度B(mm)600柱截面高度H(mm)600倾倒混凝土荷载值(kN/m2)2振捣混凝土荷载(kN/m2)4主楞方向水平布置柱截面宽度B方向对拉螺栓数目1柱截面宽度H方向对拉螺栓数目1分段新浇混凝土侧压力荷载(kN/m2)23.042柱截面宽度B方向竖楞数目5柱截面宽度H方向竖楞数目5对拉螺栓的型号M14考虑荷载折减系数是自定义竖楞排列间距和对拉螺栓水平
