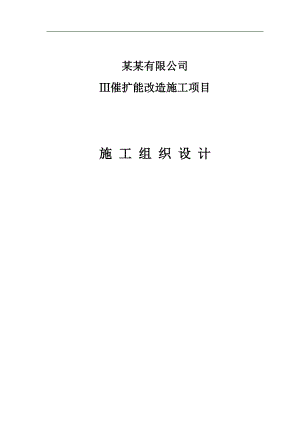

三催扩能改造项目施工组织总设计.doc

某某有限公司催扩能改造施工项目施 工 组 织 设 计目 录一、工程概况3二、编制依据3三、目标与管理6四、施工组织与资源计划7五、主要施工方案10六、质量控制措施50七、现场施工HSE管理52八、施工进度控制89一、工程概况：1.工程描述某某石化80万吨/年催化裂化装置扩能施工项目建安施工，包括120万吨催化裂化装置；催化扩能施工钢结构项目；产品精制装置。包括工艺设备、工艺管线、仪表控制、电气、动设备等。2.主要工作量2.1 催化扩能施工：静专业：钢结构 80t。2.2 120万吨催化裂化装置：2.2.1工艺设备：余热锅炉拆除与安装1台（289.4t）；换热器拆除与安装10台；塔盘拆除与安装20层；泵与电机拆除29台；机泵安装10台；集油箱拆除与安装2层；除氧器拆除与安装2台；膨胀节拆除与安装8个；消音器安装2台；减速器、除尘器、分部管、水封罐(17t)安装各1台；梯子、栏杆、扶手制作与安装30.32t。2.2.2工艺管道：管线5400米、阀门890个、弯头1479个、大小头161个、三通428个、法兰674片。管线拆除3813m。各种阀门拆除406台。各种管件拆除851个。热处理焊口1062个焊口.2.3产品精制装置工艺设备容器安装1台。干气胺液聚结器安装与拆除6台。混合气安装与拆除1台。填料卸除27.5t。梯子、栏杆、扶手制作与安装5t。设备外保温14m³。铝合金板400。设备支座防火层23。其他若干。2.4仪表自动化部分：仪表安装320台、拆除211台；仪表阀门（调节阀、气源阀、开关阀）安装439台、拆除仪表调节阀64台；导压管、伴热管等安装5190米、拆除导压管3920米；仪表电缆安装26100米、拆除4500米；桥架安装1600米；保温箱24台；防爆开关箱14台等。2.5电气部分：电缆安装9500米、拆除6000米；桥架安装1200米、拆除1200米；成套安装灯具40套；回路调试520个；管内穿线2000米；保护管安装300米。二、编制依据：某某有限公司80万吨/年催化裂化装置扩能施工项目建安施工招标文件（招标编号：13-CNCCC-GC-GK-0258)；国家及相关行业现行有关的法规、施工规范、质量检验标准、技术标准；我公司类似工程的施工组织设计。1.编制原则1.1采用最先进的施工技术、施工工艺、施工设备及新材料；1.2采用标准化、规范化、程序化的管理模式；1.3采用最佳的质量、进度、安全、文明保证措施；1.4制定最完备的施工技术措施；1.5建精品工程，创一流服务，确保优质工程，创建样板工程。2.工程技术规范国家及行业颁布与本工程有关的各种现行有效的技术规范、规程、标准、施工图均适用于本工程。依据设计文件，本工程项目的材料、设备、施工须达到（但不限于）下列国家及行业现行工程建设标准、规范的要求。3.1 工程测量规范 （GB50026-2007）3.2 钢结构工程施工质量验收规范（GB50205-2001）3.3 建筑地面工程施工质量验收规范（GB50209-2010）3.4建筑防腐蚀工程施工质量验收规范(GB50212-2002)3.5建筑工程施工质量验收统一标准（GB50300-2001）3.6建筑电气工程施工质量验收规范（GB50303-2002）3.7智能建筑工程质量验收规范（GB50339-2003）3.8建筑工程施工质量评价标准（GB/T 50375-2006）3.9工业安装工程施工检验统一标准（GB50252-2010）3.10机械设备安装工程施工及验收通用规范（GB50231-2009）3.11工业金属管道施工规范（GB50235-2010）3.12工业金属管道工程施工质量验收规范（GB50184-2011）3.13压力管道规范 工业管道（GB/T20801.16-2006）3.14现场设备、工业管道焊接工程施工规范(GB50236-2011) 3.15现场设备、工业管道焊接工程施工质量验收规范（GB50683-2011）3.16给排水管道工程施工及验收规范（GB50268-2008）3.17风机、压缩机、泵安装工程施工及验收规范（GB50275-2010）3.18起重设备安装工程施工及验收规范（GB50278-2010）3.19化工塔类设备施工及验收规范（HG20225-1995）3.20工程建设工程安装工程起重施工规范（HG20201-2000）3.21化工机器安装工程施工及验收通用规范（HG20203-2000）3.22石油化工金属管道工程施工质量验收规范（GB50517-2010）3.23石油化工钢结构工程施工质量验收规范（SH3507-2011）3.24石油化工换热设备施工及验收规范（SH/T3532-2006）3.25石油化工设备管道防腐蚀工程施工及验收规范（HGJ229-91）3.26石油化工设备和管道涂料防腐蚀设计规范（SH/T3022-2011）3.27工业设备及管道绝热工程施工规范（GB50126-2008）3.28工业设备及管道绝热工程施工质量验收规范（GB50185-2010）3.29固定式压力容器安全技术监察规程（TSGR0004-2009 ）3.30通风与空调工程施工质量验收规范（GB502432002）3.31自动喷水灭火系统施工及验收规范（GB50261-2005）3.32气体灭火系统施工及验收规范（GB50263-2007）3.33建筑电气工程施工质量验收规范（GB50303-2002）3.34电气装置安装工程母线装置施工及验收规范（GB50149-2010）3.35电气装置安装工程高压电器施工及验收规范（GB50147-2010）3.36电气装置安装工程起重机电气装置施工及验收规范（GB50256-96）3.37电气装置安装工程低压器施工及验收规范（GB50254-96）3.38电气装置安装工程电气照明装置施工及验收规范GB50259-20063.39电气装置安装工程电气设备交接试验标准（GB50150-2006）3.40电气装置安装工程接地装置施工及验收规范（GB50169-2006）3.41电气装置安装工程盘、柜及二次回路接线施工及验收规范（GB50171-92）3.42电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257-96）3.43电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范（GB50148-2010）3.44施工现场临时用电安全技术规范（JGJ46-2005）3.45电气装置安装工程电缆线路施工及验收规范(GB501682006)3.46电气装置安装工程旋转电机施工及验收规范(GB501702006)3.47电气装置安装工程电力变流设备施工及验收规范(GB50255-96)3.48建筑物防雷工程施工与质量验收规范（GB50601-2010）3.49自动化仪表工程施工及验收规范（GB50093-2002）3.50自动化仪表工程施工质量验收规范（GB50131-2007）3.51火灾自动报警系统施工及验收规范（GB50166-2007）3.52石油化工仪表工程施工技术规程（SH/T3521-2007）3.53工业控制计算机系统 通用规范 第6部分：验收大纲（GB/T 26802.6-2011）3.54电缆线路施工及验收规范（GB50168-2006）3.55综合布线工程验收规范（GB50312-2007）3.56电子信息系统机房施工及验收规范（GB50462-2008）3.57自控安装图册（HG/T21581-2010）以上适用标准、规范，在施工期间，如国家有新规定，则按新规定执行。三、目标与管理：1、工期目标：保证按合同工期完工。2、质量目标：2.1设备试压无泄漏；2.2施工质量合格率100。保证装置投料开车一次成功。3、安全控制目标：四个重大事故（工亡、交通、设备、火灾爆炸）为零。4、管理目标：加强管理，争先创优，安全正点保质完成全部施工任务。5、指导思想：5.1做好项目组织建设，项目部按装置进行管理分工，统一协调，配好施工力量。5.2充分应用专业化、机械化等技术手段，加大预制量，科学的编制施工方案，切实做好机具准备工作。5.3突出安全管理、防火管理。切实落实安全生产责任制，增强职工意识，抓住重点部位，安全防范、切实做到全员、全过程、全天候、全方位管理，做好事前控制、事中检查控制、事后反馈控制。5.4抓住主要装置的主要设备施工为施工质量控制重点，确保工程优质正点。5.5协调好重点施工机具的使用，合理利用作业空间，做好工序衔接工作，采取统一措施，整体推进战略。四、施工组织机构与资源计划：1.施工组织机构：施工经理项目经理各专业技术 员技术质量负责人HSE负责人电气施工队机动施工队工艺施工队设备施工队仪表施工队综合管理组材料管理组各施工班组2.劳动力资源计划：2.1管理人员：项目经理： 彭传先施工经理： 李利国 技术、质量负责人：龚建文 安全负责人：陈晓颂2.2劳动力计划：序号工种数量1管理人员82铆工53管工254电气焊305仪表工86起重68钳工109电工810架子工811壮工4812合计1563.主要施工机具计划：序号机具及设备型号规格单位数量1电焊机ZX7-400STG台302电动试压泵SDSY-35台53气割工具套304磨光机台505高压清洗机台26压力表块127切割机500台28拆封头专用工具套69手拉葫芦2T台3010敲击扳手36-50把4011敲击扳手36-46把2012手拉葫芦5T台1013铜敲击扳手80把214铜敲击扳手85把215警戒线米100016热熔器台117平板车台118工具棚个5
