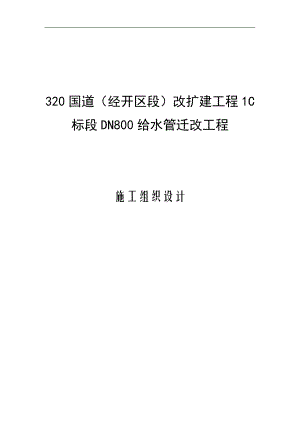

_c1__段_管道安装施工组织设计.doc

320国道（经开区段）改扩建工程1C标段DN800给水管迁改工程施工组织设计目录一、总体概述31、工程概况32、编制依据33、编制原则4二、劳动力和材料投入计划及其保证措施51、组织机构及劳动力安排计划52、材料进场计划63施工机械设备投入计划63-1、投入本工程的机械设备63-2、投入本工程的检测设备74、施工段划分75、施工平面布置和临时设施布置75-1、施工总平面布置原则75-2、施工总体布置85-3、施工道路布置9三、施工进度计划违约承诺和保证措施101、施工工期承诺102、工期与进度保证措施10四、施工工序及工程重点难点施工方法121、施工主要工序122、主要施工技术方法123、工程项目实施的重点与难点35五、安全文明施工保证措施391、安全施工措施392、项目经理部安全组织机构主要责任人安全职责403、项目施工具体的安全措施414、用电导线架设安全技术措施435、施工测量安全技术措施456、机械、设备使用安全技术措施457、土方工程安全施工措施478、防护工程安全措施489、文明施工措施4810、环境保护措施49六、质量承诺及保证措施511、质量承诺512、总体工程质量保证措施513、严格执行公司的工程质量保证措施。524、工程工序质量保证措施545、关键工序质量保证措施556、质量控制、检测仪器和设备56附表一：拟投入本标段的主要施工设备表57附表二：拟配备本标段的试验和检测仪器设备表58附表三：劳动力计划表59附表五：施工总平面布置图3附表六：临时用地表4一、总体概述1、工程概况本工程为320国道（经开区）改扩建工程。管线全长778米。 桩号0+0000+120段位于320道路东南侧， 桩号0+1720+778段位于道320路西北侧，桩号0+1200+172段管线横穿新320国道。管材主要采用球墨铸铁管、局部采用焊接钢管。本工程管道工作压力为1.0Mpa。本工程沿途共设置DN800蝶阀1座、DN200偏心半球阀1座（用于泄水）、DN100自动排气阀2座、DN500留口一个、DN200留口一个。管材为球墨铸铁管为K9级、T型橡胶柔性接口；钢管及钢制配件采用Q235A钢制作，E4303(J422)焊条焊接。 不同管材的连接方式：焊接钢管与球墨铸铁管采用法兰连接、焊接钢管与水泥管（P.R.C管）采用砼铁接头连接。 钢管壁厚：DN800钢管壁厚10毫米。2、编制依据1）IS09001:2000标准；2）公司质量体系文件(质量手册、程序文件、支持性文件)；3）本工程招标文件；4）技术定额市政工程定额20085）施工技术规范及技术规程；给水排水管道工程施工及验收规范GB50141-2008给排水构筑物施工及验收规范建筑工程施工质量验收统一标准GB50300-2001城市测量规范CJJ-99中华人民共和国合同法中华人民共和国环境保护法建设工程质量管理条例3、编制原则1）坚持遵照招标文件中的各项标准和条款要求。2）严格遵照设计规范、施工规范和验收标准。3）坚持先进性、科学性、经济合理性与实事求是相结合的原则。4）坚持对施工过程严密监控，动静结合，科学管理的原则。5）坚持“项目法”原则，即通过劳动力，资金、设备、材料、施工方法和信息优化组合，实现造价、工期质量的目标效果。二、劳动力和材料投入计划及其保证措施1、组织机构及劳动力安排计划1）组织机构根据测算，本标段共安排技术人员（含项目经理）共3人，技术管理人员共10人，施工人员30人。项目组织见下框图:项目经理技术负责人、项目副经理资料员安全员预算员专业工程师专业工程师质检员施工员设备管理员材料员合同商务负责人各施工班组2）劳动力安排第一批进场时间:中标后3天（前3天为培训时间），技术工人8，施工人员25人，主要从事现场平整、生活设施、临时交通的整理，测量放线等施工前准备。第二批进场时间：中标后约5天时间（以开工令开出为准），计划人员与施工人员全部到位，施工全面展开。2、材料进场计划本工程施工所用主要材料有管材、管件、阀门等，我方根据合同要求及施工图纸要求由公司材料采购部门购买，运输至施工现场材料堆放处。DN800球墨铸铁管管长778米，采取一次性采购，现场踏勘测量按照现场实际测量数据为准，避免材料的二次采购，延误工期。3施工机械设备投入计划3-1、投入本工程的机械设备若我单位中标，在接到中标通知书五天内，根据业主的要求做施工进度计划安排组织机械设备进场，进入现场的主要设备有：挖掘机2台、蛙式打夯机5台、拉链葫芦2台、手扳葫芦3台、切割机3台、磨光机3台、发电机组3台、胶轮手推车5架、插入式振捣器3台、潜水泵3台、全站仪2台、水准仪2台，于开工时到达工地(以开工令为准)。各种机械的规格、型号详见主要施工机械设备表：（见附表）3-2、投入本工程的检测设备为保证和控制施工质量，在本工程实施过程中，项目经理部将在施工现场设置工地试验及质检组，配备与本工程相适应的专业技术人员、检仪器和设备。本工程施工按规范要求所要实施的材料、中间产品的检验、试验将由我公司通过了国家质量技术监督局产品质量检验机构计量认证技术考核规范（JJG1021-90）计量考核认证的科研所进行检验、试验。投入本工程的检测设备见附表一4、施工段划分根据施工场地的地形地貌，以及施工工艺和线型布局的特点，为便于管理，易于实施流水作业，将本标段作为一个整体施工段，施工段配备一个施工队和一个钢管焊接队、一套施工仪器和设备。采取球墨铸铁管与钢管安装分开施工，在必要接点采取合理的工段划分，互不影响，又相互联系。5、施工平面布置和临时设施布置5-1、施工总平面布置原则（1）根据工程的特点和地形、地貌来考虑布置临时建筑物和场地，做到因地制宜，合理使用场地。（2）场地划分布局既要方便生产、易于管理、便于生活，又要符合国家有关安全、防火、卫生、环保等专门规定。各种临时建筑布置必须紧凑、合理。尽可能利用已有的建筑和场地作为临时建筑物和场地。（4）一切施工设施布置必须满足各项主体工程施工的要求，适应各个施工时期的特点，相互协作、配合，避免干扰影响，特别是不能影响主体工程的施工运转，尽量避免产生各工程项目的相互干扰。（5）各种临时建筑尽可能做到一点多用，避免重复建设。5-2、施工总体布置（1）、管理和生活设施布置管理和生活设施主要是指职工宿舍、办公室、试验室、厨房、厕所、工具房、停车场、施工人员工棚，根据现场条件及管理、施工方便的原则，施工项目部办公室设在村内，施工队施工人员宿舍、厨房、厕所、工具房、仓库、停车场等设在村，施工人员住房主要租用附近民房。各项设施所需总面积如下：办公室30 厨房40 厕所30 工具房30 停车场220 职工宿舍150 加工车间60 仓库45 （2）供水、供电系统生活用水从附近市政供水系统接取或从附近的民井抽取，施工用水、压水试验用水从就近的小河流抽取。施工用电自备发电机组发电。（3）水管堆放水管堆放尽可能沿施工便道边堆放，无法堆放的置于堆料场，堆料场总面积300。（4）砂石堆放由于本工程所需的砂石料用量不是很大，不适宜设置专门的开采和加工场，工程用的砂、石料直接到建材市场购买，由供应商直接用农用车或拖拉机运至工地。5-3、施工道路布置（1） 对外交通道路利用管线沿线的原有道路为对外交通的道路。施工期间占道的要设置安全防护标志。（2） 对内交通道路沿管道线路开一条施工便道并与原有的交通道路连接。管道离原有公路很近的，利用原有的公路，做好安全工作，设置安全警示标志，派专人维持交通。三、施工进度计划违约承诺和保证措施1、施工工期承诺施工期为60个日历天，若因承包人导致的施工进度计划与实际施工进度计划不相符合或若因承包人综合性验收达不到一次性验收合格承包人应承担由此所造成的一切损失及整改费用，逾期一天处违约罚金20000元。由于修理或返工造成逾期交付或工程交付时间不符合规定的，要偿付误期违约金。2、工期与进度保证措施根据本工程线路长、工期短、沿途施工干扰大（尤其是过道、过路及公路交通等），安装对象为两种不同施工工艺的管道，经充分认真的分析研究，拟采取如下措施确保施工进度和工期：A、组建强有力专业齐全、经验丰富的项目部，利用有利条件，派高层领导或总工一名分管该项目，必要时还可以亲临现场协调指挥。B、用23天时间，组织项目部技术人员安装骨干进行技术交底与技术培训，内容是深刻领会图纸及有关说明，规程、规范的要求，并实施现场试操作，直到熟悉至熟练为止，为顺利施工奠定良好条件。C、在研究新项目的图纸以后，根据工期要求，编制施工总进度图表和分部进度图表及各施工段的施工进度图，指出关键工期，以有效地指导控制施工进度。D、根据施工项目特点，划分好施工段，尽快布置场地，在开工令发出前必须全部具备开工条件。E、研制优秀的施工方案及技术措施，如人员、设备、材料、资源的合理调配，采用流水线作业法，实施施工，既节约资源又可以使安装队伍尽快专业化。F、整理好良好的管材堆放位置，专人指挥管材的堆放，以最大限度减少二次运输的距离、次数，以确保安装速度。G、派人提前踏勘现场，了解周边关系，如取水点、堆料场等，并了解征地情况，做到未雨绸缪，及时掌握可能干扰施工的因素，并预先设法处理。H、根据施工需要提前备好所需材料，接到开工令即安排专人采购，并做好其它材料供应计划，保证不因材料供应不足而影响工期。I、保证施工机械及设备按计划运达工地投入使用，并能正常运行。对特殊机械要配备足够的零件，以保证不因机械故障而影响工期。J、实行分项（分部）工期目标责任制，强化施工技术保证体系，使每道工序流程顺通，确保工期目标的实现。K、强化内部与外部质量管理体系，个人质量目标责任制。对工序、工种、工艺质量实行全面质量控制，坚决杜绝质量问题造成施工或返工延误工期。L、制定激励机制，采取必要的经济手段，对按质按量提前完成任务的班组和个人，实行奖励，对延误工期的班组和个人实行经济处罚。M、加强技术攻关，使用新技术、新工艺、新材料，以提高生产率，促进施工进度加快。N、做好安全工作，不因安全问题影响施工进度。O、强化外部环境，建立良好的外界关系，以利资金及时到位，场地无纠纷，各工序及时验收并迅速顺利转入下道工序，从而提高速度。四、施工工序及工程重点难点施工方法1、施工主要工序工程测量放线>土方开挖>管道敷设>管沟回填>管沟压实>管道试压>管道接点通水。2、主要施工技术方法施工测量放线 本工程分项工程多，施工中相互交叉且施工场地狭窄，测量放样工作量大。为保证工程的放样及高程准确，根据工程特点，拟采取如下测量方案： （1）、测量设备设置：配备水准仪2台，全站仪2台。 （2）、设置坐标控制网及水准点： 为保证施工测量的连续性和一致性，在施
