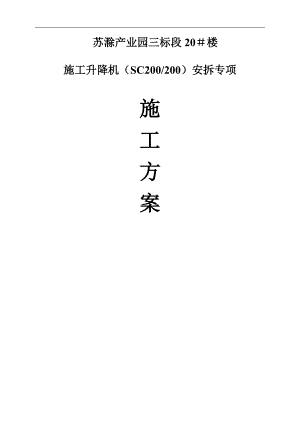

SCD施工升降机安装(拆卸)专项施工方案.doc

苏滁产业园三标段20楼施工升降机（SC200/200）安拆专项施工方案 目 录一、第一节工程及施工升降机简介4、设备简介4、工程概况4、编制依据4、施工升降机基础设计概况5、施工升降机安装覆盖范围内环境及安装注意事项5、施工升降机拆装人员安排及职责5、施工升降机主要性能参数6二、第二节施工升降机基础6、基础承载计算介绍7、基础设置位置10三、第三节安装前的准备-11、升降机安装前的准备-11四、第四节安装的步骤-12、安装、拆卸顺序图-12、升降机安装-13、吊笼、外笼安装完毕后的调整-14、导轨架的安装-14、附墙架的安装-15、天轮和钢丝绳的安装-18、电缆保护架的安装-19、外笼门限位开关安装-20五、第五节调 试-20、整机调试-20、腰滚轮侧隙调试-21、齿轮与齿条啮合间隙调试-21、导轮与齿条的间隙调试-21、电缆小车或电缆滑车的调试-21、上限位碰铁、下限位碰铁及减速限位碰铁-22六、第六节施工升降机的拆卸-23、拆卸-23、电缆导向装置的拆卸-24、轨道架及附墙架的拆卸-24、上传动机构，吊笼的拆卸-25、外笼的拆卸-25、现场清理-25七、第七节安全操作规程-26、安全操作规程26、环保要求26八、第八节施工升降机安装拆卸应急预案-27、应急处置基本原则27、事故类型和危害程度分析27、组织机构及职责27、预防与预警28、应急处置28、应急物资与装备保障31九、第九节施工升降机安全技术交底32第一节 工程及施工升降机简介、设备简介：生产厂家： 某某程机械有限公司 ，设备型号： SC200/200 ， 首次安装高度： 50 米， 出厂编号： GL20110628 ， 出厂日期： 2011 年 08 月 30 日、工程概况：工程名称： 苏滁产业园20楼 ；工程地址： 滁州市大王镇苏滁产业园内 ；建设单位： 苏滁现代产业园管理委员会 ；监理单位： 合肥工大建设监理有限责任公司 ；施工单位： 马鞍山天立建设有限责任公司 ；安装单位： 某某程机械有限公司 ；、编制依据：本工程方案编制，施工过程，及验收依据以下标准及规范：1、本工程地质勘察报告。（工程编号： ）。2、SC200/200型施工升降机使用说明书。3、设计施工图纸、会审纪要。4、建设施工高处作业安全技术规程JGJ80-91 ) 。5、建设施工安全检查标准JGJ59-996、施工手册第四版缩印本7、钢结构设计规范GB50017-20038、施工升降机安全规程GB10055-20109、建筑机械使用安全技术规程JGJ33-200110、施工升降机GB10054-200511、起重机械安全规程GB6067-198512、建筑起重机械安全监督管理规定建设部166号13、建筑机械技术试验规程JGJ34-8614、建筑施工特种作业人员管理规定建质【2008】75号、施工升降机基础设计概况：根据 来安世纪广场 工程的施工总平面图布置（附后）。拟在本工程 26 楼设置施工升降机 1 座。、施工升降机覆盖范围内环境及安装注意事项：现场保持道路畅通，汽车吊可以进入，路基本要求承载力为20吨/平方米，汽车吊受力面积要求加大；或者使用现场塔式起重机配合安装作业。序号姓 名工种分配资质证件职责内容备注1苏董风安装改造维修操作苏F082013000615安装拆除总负责2周松涛安装改造维修操作苏F082013000007电梯安装拆除3陈成安装改造维修操作苏F082013000616电梯安装拆除、施工升降机拆装人员安排及职责范围：备注：（电梯安装作业人员须持有效安培育维修证上岗，分工明确，互助协调，服从指挥，纪律严明）。、施工升降机主要性能参数：主要性能单位参数型号SC200/200额定载重量人/kg15/2000×2额定提升速度m/min33最大提升高度m150吊笼内空(长×宽×高)m3.2×1.5×2.5工作电流A90电机功率KW2-2×12整机自重（150米）T20吊杆额定起重载荷kg200标准节尺寸mm650×650×1508吊笼质量kg2000标准节质量kg170外围栏重量kg1480安全器型号SAJ30-1.2第二节 施工升降机基础基础介绍：升降机基础应该满足SC施工升降机使用说明书（在交货时由我公司提供）中的各项要求，此外，还须符合当地的有关安全法规。基础所能接受的载荷不得小于15Pa。基础周围必须有良好的排水措施。1. 总自重计算：G= 吊笼 + 外笼重 + 导轨架总重+ 载重量 （Kg） （Kg） （Kg） （Kg） 2. 基础承载P计算P=G×2（Kg）1Kg=9.8N=0.0098NP=G×2×0.0098N=G0.0196KN即P=G×0.02KN如：SC200/200型升降机，架设高度为60M，型附墙架（下面重量参见“升降机性能参数表”）吊笼重（双笼）：2×2000Kg外笼重：1480Kg导轨架总重（共需40节，标准节每节重170Kg，其他配件忽略）： 40×170Kg载重量（双笼）：2×2000Kg注：1.如果用型附墙，导轨架总重×23. 吊笼重已包括传动机构重量。升降机基础（SC200/200）双笼型 号吊笼规格LABSC200/2003200×15002900-3600580040001.基础承受的载荷能力应大于P；P=(吊笼重+外笼重+导轨架总重+载重)×0.02(KN)；2.混凝土基础板下地面的承载力应大于0.15Mpa，混凝土标号C30；3.双层钢筋网：钢筋直径12mm，间距200mm；4.L距离根据所选的附墙架型号而定。5.基础座或基础预埋件应全部埋入混凝土基础板内；6.基础周围须考虑排水措施。带操作室外笼外形图1、 括号外尺寸为吊笼3×1.3m时的外笼2、 括号内尺寸为吊笼3.2×1.5m时的外笼基础设置位置及做法详见加固方案: 第三节 安装前的准备工作 、升降机安装前的准备： 1、安装工地应具有能量足够的电源，并必须配有一个专供升降机用的电源箱，每个吊笼均应由一个开关控制，供电熔断器的电流参见调频施工升降机主要技术参数汇总表。2、工地的专用电源箱应直接从工地变电室引入电源，距离不应超过20M。一般每个吊笼用一根大于25m的铜线电缆连接，如距离过长应适当增加电缆的截面积。3、应具备合适的起重设备及安装工具。4、应具备运输和堆置升降机零件的道路及场地。5、用户应按要求制作基础。6、确定附墙架与建筑物连接方案，按需要，准备好预埋件或固定件等。7、根据用户需要，自备站台附件，如：过桥板、安全栏杆等。8、按有关规定和要求，设置保护接地装置，接地电阻4。9、按有关规定和要求，工地供电电源电压最大偏差为±5%，供电功率不小于电机总功率。10、若工地采用发电机供电，必须配备无功补偿设备及稳压设备，以确保电源质量。11、工地应当配备合适的漏电保护开关。第四节 施工升降机安装步骤 、安装、拆卸顺序图：安装顺序图 拆卸顺序图（带队重升降机专用） （带队重升降机专用）备件，熟悉安装安全要求 备件，熟悉拆卸安全要求 升降机基础制作 上限位拆卸 底盘、护栏安装 天轮对重系统的拆卸 吊笼的安装 导轨架拆卸
