南阳热电烟气脱硝改造工程施工组织设计.doc

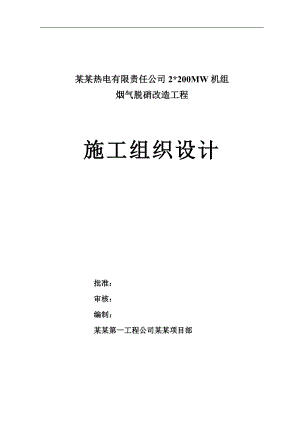

某某热电有限责任公司2*200MW机组烟气脱硝改造工程施工组织设计批准：审核：编制：某某第一工程公司某某项目部 1概述某某热电有限责任公司2*200MW机组烟气脱硝改造工程，采用选择性触媒脱硝（SCR）法、双烟道双反应器无脱硝旁路布置方式、还原剂采用尿素溶液脱硝。脱硝率不低于85%（NOX为标准状态，6%含氧量，干基)，100%烟气脱硝，脱硝设备年利用小时按7000h考虑，投运时间按8000h考虑，装置可用率不小于100%。主体工程机组容量为2台200MW机组，锅炉为1025t/h东锅“W”火焰亚临界、一次中间再热、单炉膛、平衡通风、固态排渣、辐射、自然循环汽包型燃煤露天锅炉，该炉全悬吊式型布置，每台锅炉配置2台静叶调节轴流式引风机。每台机组烟气量1083641Nm3/h（湿态、标准状况、设计煤种，省煤器出口）。烟气脱硝装置的出力按单台锅炉100%BMCR工况设计。烟气脱硝装置SCR系统能在锅炉烟气温度364420条件下连续运行当烟气温度低于300时，停止喷氨。1.1 编制依据1.1.1和中电投远达环保工程有限公司签订的脱硝工程合同1.1.2和中电投远达环保工程有限公司签订的脱硝工程合同（技术协议）1.1.3脱硝工程初步设计、第次设计联络会会议纪要1.1.4 国家有关规程、规范和标准A:安装工程施工及验收规程、规范锅炉压力容器安装监督暂行条例和实施细则(国务院)蒸汽锅炉安全技术监察规程劳部发(1996)276号电力工业锅炉压力容器监察规程DL612-1996压力容器安全监察规程劳锅字(1990)8号火力发电厂金属技术监督规程DL438-2000锅炉压力容器焊工考试规则(劳动人事部)电力建设施工及验收技术规范(锅炉机组篇)DL/T5047-95电力建设施工及验收技术规范(汽轮机组篇)DL5011-92电力建设施工及验收技术规范(管道篇)DL5031-94电力建设施工及验收技术规范(火力发电厂焊接篇)DL5007-96电力建设施工及验收技术规范(火力发电厂化学篇)DL/T509014-2004电力建设施工及验收技术规范(钢制承压管道对接焊缝射线检验篇)DL/T5069-1996电力建设施工及验收技术规范(管道焊缝超声波检验篇)DL/T5048-95电力建设施工及验收技术规范(热工自动化) DL/T51905-2004电力建设施工及验收技术规范(电气装置安装工程高压电器施工及验收规范)GBL147-90电力建设施工及验收技术规范电气装置安装工程电力高压电器、油浸电抗器、互感器施工及验收规范GBJ148-90电力建设施工及验收技术规范电气装置安装工程母线装置施工及验收规范GBJ149-90电气装置安装工程电气设备交接试验标准GB50150电气装置安装工程电缆线路施工及验收规范GB50168-91电气装置安装工程接地装置施工及验收规范GB50169-92电气装置安装工程旋转电机施工及验收规范GB50170-92电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-91电气装置安装工程蓄电池施工及验收规范)火电施工质量检验及评定标准火电工程调整试运质量检验及评定标准建质1996111号电力工业技术管理法规(试行)(80)电技字第26号火力发电厂基本建设工程启动及竣工验收规程电建1996159号火电工程启动调试工作规定建质199640号以上标准在执行过程中若有新版标准则由质检中心站、建设单位、监理协调执行。除上述规范、标准外，凡国家发布的强制性规范、标准都是本工程施工遵循的标准。本工程所涉及的其它行业标准、生产厂家标准。除上述国家及电力工业部颁发的规范、规程以外，检查验收仍需遵照如下图纸、文件。经会审签证的施工图纸和设计文件。批准签证的设计变更。设备制造厂家提供的图纸和技术文件。项目法人与施工单位、设备材料供货商单位签订的合同文件中有关质量的条款。项目法人与监理单位签订的合同文件及相关监理文件。B: 施工安全规程、规范电力部电力建设安全健康与环境管理工作规定电力部火电工程施工安全设施规定电力部电力施工企业安全性评价电力部火电工程施工现场专业安全检查表电力部电业生产事故调查规程电力部电力建设安全工作规程（火力发电厂部分）电力部电力建设文明施工规定及考核办法职业安全卫生管理体系试行标准中华人民共和国劳动法中华人民共和国消防法中华人民共和国环境保护法中华人民共和国道路交通管理条例女职工劳动保护规定化学危险品安全管理条例GB/T24001-1996idt ISO:1996环境管理体系 规范和使用指南职业病防治法机关、团体、企业、事业单位消防安全管理规定1.2 厂址位置某某热电有限责任公司某某高新区2 脱硫装置系统主要工程量A、工艺部分序 号设备名称单 位数量备 注一氨区及喷射系统氨卸料压缩机台2液氨储罐台2储罐平台扶梯t10液氨蒸发槽台3氨气缓冲罐台2液氨稀释罐台1喷淋装置套2废水泵台2压缩空气罐只1洗眼器只1卸氨万向接口器套1氨气、空气混合器套4稀释风机套4氨喷射格栅套4氮气排瓶套1二反应器本体系统1.1反应器壳体t450支撑钢结构t380整流栅格t30烟气取样管t0.5密封装置t3反应器支座套1.2烟道系统进口烟道t450出口烟道t200导流板t80进口烟道膨胀节套8出口烟道膨胀节套41.3空气压缩罐只2三催化剂1蜂窝式催化剂m39522催化剂辅助设备电动葫芦套2手动葫芦套2四吹灰系统耙式蒸汽吹灰器套36不含备用层吹灰蒸汽管路系统t14疏水器套6声波吹灰器套36不含备用层五管道油漆t5六保温及防腐套烟道，SCR反应器保温材料m31800管道保温材料m3150保温钢结构t15烟道，SCR反应器的外护板m29000管道外护板m23000七消防系统套室外消防栓（地下式）套2标准型开式喷头个60推车式磷酸铵盐灭火器只4手提式磷酸铵盐灭火器只8手提式磷酸铵盐灭火器只4手提式二氧化碳灭火器只4八通风仪控间轴流风机台3电气间轴流风机台3九空调仪控间立柜式空调台2台1SCR区电气室台2十管道材料氨储存制备系统吨15稀释空气系统吨20工艺水系统吨2压缩空气系统吨3吹灰系统吨5消防水系统吨5其它吨5B、电气部分序号设备名称单位数量备注10.4kV配电装置1.1SCR区MCC段配电柜低压抽屉式开关进线柜台2隔离变压器柜台2低压抽屉式开关馈线柜台41.2氨区MCC段配电柜台1台22低压动力箱通风机及空调配电箱台3就地控制箱台23电缆3.1低压动力电缆阻燃型交联聚氯乙烯绝缘聚氯乙烯护套电缆km4.8km0.8km0.3km0.1km1.23.2控制电缆阻燃聚氯乙烯绝缘聚氯乙烯护套屏蔽控制电缆km2km2.5阻燃型计算机屏蔽控制电缆km34检修系统检修电源配电箱台5防爆检修电源配电箱台1移动式安全变压器箱台25照明系统5.1照明配电箱正常照明配电箱台3防爆照明配电箱台15.2照明灯具荧光灯套50三防混光灯套100防爆三防灯套25插座套12开关套16安全出口灯套85.3电线km5.2km1.56安全滑线滑线km0.27防雷接地系统接地网导体t2接地网导体t2接地极t1.6避雷针套4接地井套6其他t1.6km1.68电缆构筑物8.1电缆敷设电缆配管t2电缆桥架t10金属软管m120金属软管接头套808.2电缆防火阻燃材料防火堵料t1防火涂料t0.6防火包m30.6防火包带km0.4耐火槽盒付6耐火隔板49安装材料槽钢t0.1角钢t0.4镀锌钢管t0.8镀锌扁钢t0.210SCR区通讯系统电话机套6分线盒个2通信电缆电话电缆
