南部工业新区元氏区污水处理厂土建部分施工组织设计.doc

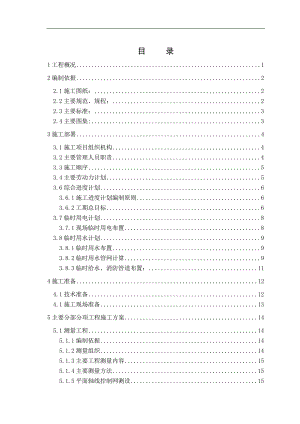

目 录1工程概况12编制依据22.1施工图纸：22.2主要规范、规程：22.3主要标准：32.4主要图集:33施工部署43.1施工项目组织机构43.2主要管理人员职责43.3施工顺序53.4主要劳动力计划53.6综合进度计划63.6.1施工进度计划编制原则63.6.2工期总目标63.7临时用电计划83.7.1现场临时用电布置83.8临时用水计划93.8.1临时用水布置93.8.2临时用水管网计算93.8.3临时给水、消防管道布置：114施工准备124.1技术准备124.1施工现场准备135主要分部分项工程施工方案145.1测量工程145.1.1编制依据145.1.2测量组织145.1.3主要工程测量内容155.1.4主要测量方法155.1.5平面轴线控制网测设155.1.6高程控制网的测设165.1.7基础施工测量175.1.8装修施工测量195.2土方工程195.2.1机械选择195.2.2车辆验算205.2.3质量标准205.2.4主要管理措施。215.3模板工程215.3.1市政SZ系列模板215.4混凝土工程275.4.1混凝土工程概述275.4.2混凝土浇筑275.4.3混凝土养护295.5钢筋工程295.5.1钢筋工程概述295.5.2钢筋加工305.5.3钢筋连接与绑扎325.5.4成品保护365.5.5注意事项365.6脚手架工程365.6.1方案设计365.6.2材料准备375.6.3施工方法375.7回填土工程385.7.1材料及主要机具385.7.2作业条件395.7.3工艺流程395.8砌筑工程405.8.1砌筑工程简介405.8.2多孔砖砌筑工艺405.8.3加气混凝土砌块砌筑工艺416施工平面布置图446.1施工现场条件和布置原则446.1.2周边环境446.1.2施工现场平面布置原则446.1.3施工现场平面布置图447主要施工管理措施457.1保证工期措施457.1.1保证工期的组织措施457.1.2保证工期技术措施457.1.3保证工期的机械设备措施457.2保证质量措施457.2.1质量目标457.2.2质量管理体系467.2.3质量管理保证措施467.3保证安全措施477.3.1安全目标477.3.2施工安全措施477.4文明施工措施497.4.1临时用电497.4.2现场防火措施527.5环境保护措施541工程概况石家庄南部工业新区元氏区污水处理厂位于元氏县东张乡大陈庄村西，北距西富村1.8公里、东至京广铁路约1.8公里处。设计日处理污水4万吨，整个厂区面积约四万平方米。由于这里以前是一条河流，现地下为较厚的砂土层。该工程项目包括CASS生物反应池，粗格栅及进水提升泵站，细格栅及旋流沉砂池，变配电室，鼓风机房，贮泥池，污泥脱水机房，中间提升泵站，絮凝反应沉淀池，加药间，氯酸钠储间，V型滤池，接触消毒池，工作站等附属结构。该项目单位工程施工较多，运用的施工工艺较杂，涉及到许多污水处理专业性的结构施工。其中工作站、变配电室、加药间、门卫室的结构形式为砖混结构，污泥脱机房、鼓风机房为钢筋混凝土框架结构，其余一些用于污水处理的构筑物，水池为钢筋砼结构。该工程所有的结构抗震设防烈度和耐久年限以及耐火等级按照施工图纸要求施工。2编制依据2.1施工图纸：详见图纸2.2主要规范、规程： 表2-1序号规 范、规 程 名 称编 号1工程测量规范（GB50026-1993）2建筑变形测量规程（JGJ/T8-1997）4建筑边坡工程技术规范（GB50330-2002）5建筑地基基础技术规范（GB50007-2002）6建筑基地处理技术规范（JGJ79-2002）7建筑施工质量验收统一标准（GB50300-2001）8建筑地基基础工程施工质量验收规范（GB50202-2002）9混凝土工程施工质量验收规范（GB50204-2002）10混凝土外加剂应用技术规范（GB50119-2003）11钢筋焊接及验收规范（JGJ18-2003）（J253-2003）12地下防水工程规范（GBJ50108-2001）13地下防水施工质量验收规范（GBJ50208-2002）14混凝土结构工程施工及验收规范（GB50204-2002）15混凝土外加剂应用技术规范（GB50119）16混凝土强度检验评定标准（GBJ107-1987）17混凝土结构试验标准GB50164-199218回弹法检测混凝土抗压强度技术规程JGJ/T23-200119砌体砂浆配合比设计规程JGJ/T98-200020建筑地面工程施工及验收规范GB50209-199521建筑装饰工程质量验收规范GB50210-200122建筑施工安全检查标准JGJ59-199923建筑施工现场用电安全规范GB50194-199324钢筋机械连接通用技术规程JGJ107-199625施工现场临时用电安全技术规范JGJ 46-200526屋面工程技术规范GB50207-199427建筑工程冬季施工规程JGJ104-199728建筑施工扣件式钢管脚手架安全技术规范JGJ130-20012.3主要标准：表2-2分 类名 称文 件 号验收标准建筑工程质量检验评定标准GBJ301-88混凝土强度检验评定标准GBJ107-87建筑工程施工质量验收统一标准GB50300-2001混凝土质量控制标准GB50164-92行业标准滚轧直螺纹钢筋接头技术规程GZG107-2003施工现场临时用电安全技术规范JGJ4688建筑施工安全检查标准JGJ59-992.4主要图集:表2-32文件号混凝土结构施工图平面整体表示方法制图规则03G10105系列建筑标注设计图集05J111，05JX外墙外保温建筑构造(一)02J121-13施工部署图3-1 项目部组织结构方框图3.1施工项目组织机构3.2主要管理人员职责1、项目经理职责（1）作为公司在项目的执行代表，对工作进度、质量、安全、文明施工向业主负全面的责任。代表公司履行对业主的合约，并代表业主行使对项目所有分包商的管理权。（2）组织、管理、领导和控制项目经理部全面工作。（3）全面控制项目的施工管理和具体实施。（4）参与项目前期准本工作。（5）具体负责组织、参与项目各项计划的编制工作。（6）组织现场生产管理组织工作。（7）项目日常经营工作和二次活动及制造成本控制。（8）具体负责进行项目竣工验收和配合开展项目创优活动。2、项目总工职责（1）代表项目经理部就有关具体技术工作与技术中心进行协调沟通。（2）代表项目经理部负责技术中心编制技术方案交底的具体接受工作。（3）在项目经理的领导下，具体负责项目经理部技术方面的工作。（4）具体负责项目施工计划及统计工作。3、机电经理职责（1）协助项目经理参与项目经理部部分管理工作。（2）参与项目部分项目的计划编制工作。（3）全面负责机电工作的生产管理和现场管理工作。（4）按既定计划组织机电相关人员编织机电物资或设备采购计划协助项目成本经理做好机电经营工作。（5）参与项目竣工验收和配合开展项目创优活动。4、工程经理职责（1）协助项目经理或项目副经理参与项目经理部的部分管理工作。（2）参与项目前期准备工作。（3）具体参与项目部分计划的编制工作。（4）具体负责现场平面的各项协调和管理工作。5、成本经理职责（1）代表公司合约估算部进行项目经理部的合约商务工作管理、控制和具体执行。（2）参加对业主招标文件及合同的评审工作。（3）协助项目经理进行具体的成本控制工作。（4）参与项目经理部质量计划、工作计划的编制工作。（5）根据项目质量策划以及质量计划，按照公司标准文本，在区域组织下，代表合约估算部，参与具体的工程分包招标文件、标准分包合同的准备以及具体招标工作的参与、分包合同的谈判。（6）具体组织实施合同商务条款，如信用证、保函等的准备，有关款项的支付等。（7）收集整理项目经理部经营性息，编制项目经理部商务报告。3.3施工顺序首先进行CASS生物反应池施工，然后进行粗格栅及进水提升泵站，细格栅及旋流沉砂池，变配电室，鼓风机房，贮泥池，污泥脱水机房，中间提升泵站，絮凝反应沉淀池等附属结构的施工，进行合理的搭接施工。3.4主要劳动力计划表3-1 主要劳动力计划表见下表：工种4月5月6月7月8月9月10月11月12月钢筋工20202020202011木工20202020202012混凝土工1212121212126架子工10102020202020瓦工303030303030303030焊工3333333电工222222222试验工33333333管工55555555合计1051051151151151159240323.6综合进度计划3.6.1施工进度计划编制原则1、进度计划编制必须符合本工程施工合同要求。2、进度计划编制必须充分考虑均衡的利用各种资源。3、采用流水作业，保证施工管理程序化、标准化，并有利于提高工人的工作效率。3.6.2工期总目标本工程开工日期为2011年4月1日，竣工日期为2012年1月15日，总工期为290天。本工程进度计划参考进度计划横道图。3.7临时用电计划3.7.1现场临时用电布置1）现场主要用电设备机械如下表；表3-2序号机具名称型号额定功率(kW)距离电源(m)台数1蛙式夯土机HW-603.0050.032卷扬机JK-3J7.5050.023插入式振动器EX501.1050.054插入式振动器EX251.1050.025平板式振动器ZW60.5050.0161m3混凝土搅拌机17400L混凝土搅拌机11.0050.028混凝土输送泵
