南航脚手架施工方案.doc

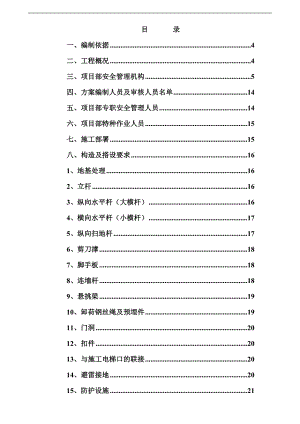

目 录一、编制依据4二、工程概况4三、项目部安全管理机构5四、方案编制人员及审核人员名单14五、项目部专职安全管理人员14六、项目部特种作业人员15七、施工部署15八、构造及搭设要求161、地基处理162、立杆163、纵向水平杆（大横杆）164、横向水平杆（小横杆）175、纵向扫地杆176、剪刀撑187、脚手板188、连墙杆189、悬挑梁1910、卸荷钢丝绳及预埋件1911、门洞2012、扣件2013、与施工电梯口的联接2014、避雷接地2015、防护设施2116、人行马道2117、卸料平台21九、安全防护措施22十、脚手架的搭设及拆除施工工艺和安全技术措施23十一、其它安全措施29十二、安全应急救援预案29十三、裙楼落地式脚手架施工计算48（一）基本计算数据48（二）纵向水平杆验算49（三）横向水平杆验算50（四）立杆计算51（五）支撑支承面验算53（六）连墙件计算53（七）计算结果54十四、裙楼悬挑式脚手架施工计算54（一）计算参数设定54（二）纵向水平杆验算55（三）横向水平杆验算56（四）立杆计算57（五）型钢承载力(悬挑梁)验算59（六）钢丝绳验算61（七）吊环验算61（八）钢丝绳卸荷计算61（九）连墙件计算63（十）计算结果63十五、施工梯计算64（一）计算参数设定64（二）施工梯纵横向水平杆验算65（三）立杆计算67（四）立杆支承面验算68（五）计算结果68十六、附图：68一、编制依据（一）中国南方航空大厦工程有关施工设计图纸；（二）主要规范、规程：1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、建筑工程施工质量验收统一标准（GB50300-2001）3、建筑施工高处作业安全技术规范（JGJ80-91） 4、碳素结构钢（GBT700）5、钢管脚手架扣件（GB15831）（三）国家、省市有关文件、法规及条例：、施工合同的各项要求，如施工工期、质量、安全等具体要求；、质量保证体系标准和企业标准；、企业施工经验、施工技术技能等。（四）参考手册、中国建筑工业出版社建筑施工脚手架实用手册、中国建筑工业出版社建筑施工计算手册二、工程概况（一）工程简介：序号项目内容1工程名称中国南方航空大厦2工程地址广州市白云区白云新城云城东路西侧（AB2910002地块）3建设单位广州南航建设有限公司4设计单位广东省建筑设计研究院5监理单位广州建筑工程监理有限公司6施工单位广州机施建设集团有限公司7建筑面积1947298建筑层数裙楼6；主塔楼36层9建筑高度裙楼高度为30m；主塔楼高度为160m10建筑功能商办楼11结构类型现浇型钢（钢管）混凝土框架型钢（钢管）混凝土剪力墙核心筒结构12基础形式大直径冲孔灌注桩基础（二）裙楼层高及高度变化：裙楼层高及标高：层号层高（）楼地面标高（）15.00.0025.05.0035.010.0045.015.0055.020.0065.025.00屋面30.00女儿墙34.05（三）各楼层主要平面变化情况：此脚手架主要用于±0.00以上的建筑部分，所以方案仅考虑地面以上楼层的变化情况。（四）脚手架四周情况及地基情况：施工现场四周为空地，无建筑物及高压线，脚手架支承于地下室顶板上，未支承于地下室顶板上的脚手架采用悬挑式脚手架。三、项目部安全管理机构工程项目部建立以项目经理为现场安全生产管理体系第一责任人的安全生产领导小组。名单如下：组长：邓恺坚（项目经理 13609733180）副组长：冯少鹏（项目副经理 13710390880） 姚朴良（项目副经理 13632988221） 杨翔 （技术负责人13725184540）组员：黄振添（施工员13711764536） 姚振强（施工员13724088625） 陈世海（施工员13697413511） 张义新（施工员18262401363） 伍业雄（安全员13119529526） 梁冠升（安全员15918765317） 刘灿锋（材料员15800234685） 姚欣洲（资料员13729202507） 林晓周（综治员15915777868） 黄四海（合同预算员18608968603） 陈桥生（设备管理员 13527649144）郭松德（电气管理员 15013024612）刘镇河（保卫队长 13660358087）1、项目经理安全职责(1)、在组织管理本项目生产过程中，具体贯彻执行安全生产方针、政策、法令和本单位的安全生产责任制度、安全生产规章制度和操作规程及事故应急预案制度，对所管项目工程的安全生产负直接责任。(2)、确保安全生产费用的有效使用，并负责制定资金使用计划，监督使用情况，防止资金被挪作他用。(3)、主持审查本项目的安全技术措施及应急预案，呈报批准后负责组织贯彻实施。(4)、定期组织专项施工现场安全生产、文明施工大检查，发现隐患按“三定”原则（定人、定时间、定措施）积极整改。发现危及人身安全的紧急情况，立即下令停止作业，撤出人员。(5)、每周在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全生产工作。(6)、牢固树立“安全第一、预防为主”的思想，对本项目的职工，特别是工长、组长，进行规章制度和劳动纪律、安全知识、操作技术教育，对特种作业人员要经考核合格，领取操作证后方准独立操作，对新工人、新调换工种人员在其上岗前进行安全教育。(7)、发生伤亡事故后立即报告，组织抢救，保护好事故现场，参加事故调查，组织编制和落实整改措施，并对职工进行安全教育。(8)、定期组织安全生产事故应急预案的现场演练，熟悉应急救援的组织、程序、措施及协调工作。(9)、召开安全生产例会，对所提出问题应及时解决，或按规定权限向有关领导和部门提出报告，组织班组安全活动，支持安全员工作。（项目经理：邓恺坚）2、项目技术负责人安全职责（1）、协助项目经理贯彻执行安全生产方针、政策及有关规定和制度，对项目的安全技术负直接责任。（2）、根据项目规模，组织或参加一般工程施工组织设计（施工方案），根据批准的施工组织设计（施工方案）向单位工程技术员、工长及其有关人员进行书面安全技术交底，并督促其实施，主持编制项目部雨季施工安全技术措施，并组织实施和监督检查。（3）、负责组织职工学习有关安全技术规程和规章制度。（4）、参加工伤事故的调查分析，制定防范技术措施。（5）、组织有关人员研究改进机具、设备，消除粉尘噪声，改善劳动条件。（6）、组织实施安全技术措施，向班组进行书面安全技术交底，并监督实施，检查执行情况。（7）、项目工程应用新材料、新技术、新工艺要及时上报，经批准后方可实施，同时要组织上岗人员的安全技术培训、教育，认真执行相应的安全技术措施和安全操作工艺。（项目技术负责人：杨翔）3、项目副经理安全职责（1）、协助项目经理在组织管理本项目生产过程中，具体贯彻执行安全生产方针、政策、法令和本单位的安全生产责任制度、安全生产规章制度和操作规程及事故应急预案制度。（2）、定期组织专项施工现场安全生产、文明施工大检查，发现隐患按“三定”原则（定人、定时间、定措施）积极整改。发现危及人身安全的紧急情况，立即下令停止作业，撤出人员。（3）、每周在计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全生产工作。（4）、牢固树立“安全第一、预防为主”的思想，对本项目的职工，特别是工长、组长，进行规章制度和劳动纪律、安全知识、操作技术教育，对特种作业人员要经考核合格，领取操作证后方准独立操作，对新工人、新调换工种人员在其上岗前进行安全教育。（5）、定期组织安全生产事故应急预案的现场演练，熟悉应急救援的组织、程序、措施及协调工作。（6）、认真贯彻落实上级有关安全生产的规程、规定和制度，对本工程工人的安全、健康负责，组织生产不违章指挥。对所管项目工程的安全生产负直接责任。（7）、对施工现场搭设的安全网、安装的电气、机械等安全保护装置组织验收，合格后签字方能使用。（8）、经常检查施工现场的安全设施，不违章指挥，发现隐患及时消除，坚持文明施工。（9）、树立“安全第一、预防为主”的思想，坚持“周六检查、周一教育”及新工人入场的教育工作，组织工人学习安全操作规程，教育工人不违章作业，督促班组开展班前教育会。（10）、发生工伤事故立即上报，保护好现场，参加调查处理。（项目副经理：冯少鹏、姚朴良）4、安全员安全职责（1）、努力学习和掌握业务技术知识，不断提高业务水平，做好本职工作，每月参加质安部的质安例会。（2）、负责对安全生产进行现场监督检查，发现事故隐患及时向项目负责人和质安部报告，同时还应当采取有效措施，防止事故隐患继续扩大。（3）、认真做好日常检查，做到预防为主，监督实施各项安全技术措施和安全技术交底，制止违章指挥和违章操作，遇有严重险情，有权暂停生产并组织人员撤离，及时报领导处理，对不听从劝阻的，应越级反映。（4）、协助项目部领导做好周六检查、周一教育工作，督促、指导、检查各施工班组搞好班前、班后安全活动，总结、交流、推广安全生产经验，配合有关人员搞好新工人入场教育、安全技术培训及变换工种教育，负责安全生产的宣传，组织安全活动。（5）、参与组织施工现场应急预案的演练，熟悉应急救援的组织、程序、措施及协调工作。（6）、参加编制年度安全生产措施计划和安全操作规程、制度、措施及协调工作。（7）、参加脚手架、安全网等各种安全设施的验收工作。（8）、参加本项目部工伤事故和未遂事故的调查分析。（9）、督促分发和合理使用个人防护用品，保健食品和清凉饮料。（10）、做好防尘、防毒、防暑降温和女工保护工作。（11）、监督安全作业环境及安全施工措施费用的合理使用。（12）、制止违章指挥、违章作业。（安全员：梁冠升、伍业雄）5、资料员安全职责（1）、按照广东省建筑施工安全管理资料统一用表的要求，记录、搜集、整理、保管各种安全资料。（2）、协助项目部起草各类文件及打印复印文件资料。（3）、负责办公室及宣传栏、黑板报的有关文件、通知的发布或张贴。（4）、负责审核资料填写是否满足归档要求。（5）、完成领导交办的其他安全工作。（资料员：姚欣洲）6、合同预算员安全职责（1）、参与制定、贯彻项目安全管理目标。（2）、对工程项目的安全技术及劳动保护措施的经费进行初步分析，将分析结果建议及时提供给项目经理及将成本规划和控制。（3）、负责项目制造成本核算，为加强项目成本管理、控制成本支出提供可靠依据。（4）、负责对预算、统计、劳资、材料、机械各部门提供的各种核算资料进行审核。（5）、检查和把关，并按分项工程登记各种项目核算帐、卡。（6）、完成领导交办的其他安全工作。（合同预算管理：黄四海）7、综治员安全职责（1
