南京河西莲花村中低价商品房项目I标段电气防雷接地专项施工方案.doc

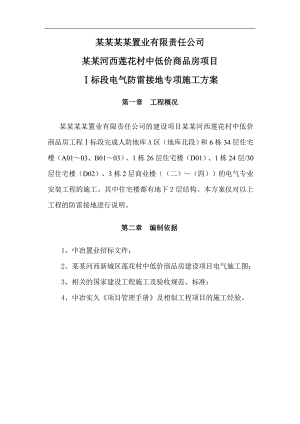

某某某某置业有限责任公司某某河西莲花村中低价商品房项目标段电气防雷接地专项施工方案第一章 工程概况某某某某置业有限责任公司的建设项目某某河西莲花村中低价商品房工程标段完成人防地库A区（地库北段）和6栋34层住宅楼（A0103、B0103）、1栋26层住宅楼（D01）、1栋24层/30层住宅楼（D02）、3栋2层商业楼（二）（四）的电气专业安装工程的施工。其中住宅楼都有地下层结构。本方案仅对以上工程的防雷接地进行说明。第二章 编制依据1、中冶置业招标文件；2、某某河西新城区莲花村中低价商品房建设项目电气施工图；3、相关的国家建设工程施工及验收规范、标准；4、中冶实久项目管理手册及相似工程项目的施工经验。第三章 主要施工方法及步骤3.1施工准备3.1.1 技术、计划准备1、在开工前及时收集各种技术资料，施工图等前期技术资料。2、收到图纸后立即组织有关人员熟悉工程设计内容并认真做好图纸会审工作，做好图纸会审记录，参加设计技术交底，做好交底记录。3、由技术人员对作业人员进行详细的技术交底，并做好交底记录。3.1.2 人员、机具及材料准备1、人员组织：安排施工员1人，技术员1人，质检员1人，安全员1人，电安工10人，电焊工6人，普工10人，人力的投入视施工情况而定。2、机具准备：施工前应准备足够数量的施工机具，提供给各个施工小组，以防止因无机具而停工的现象出现。这些机具包括：电焊机、型材切割机、接地电阻摇表、台钻、磨光机、以及卸车用的汽车吊。并且要对这些机具进行试用。3、材料准备：主要是镀锌扁钢、镀锌圆钢等必须到位，堆放在指定区域内；并准备足够数量的辅料，如焊条、油漆等，以保证施工的正常进行。3.2主要施工方法3.2.1防雷与接地安装1、本工程按二类防雷建筑设防，采用TN-S制接地系统，各种设备的工作接地，保护接地、重复接地及弱电接地均共用本地下室接地装置，总接地电阻不应大于1。利用基础底板钢筋做共用接地装置，并将基础底板上层主筋沿接地平面图中所示点火接构成电气通路，电源引入线在进入各进线柜处其PE做重复接地，并采用-40*4镀锌扁钢与MEB总等电位端子箱连接。所有正常情况下不带电的金属外壳，构架，插座接地极，金属配管，桥架、自带蓄电池组应急照明灯具外壳均应与PE线相连。其中金属电缆桥架及其支架全长应不少于两处与PE干线相连接。防直接雷：在室外较高点与女儿墙四周设置避雷带，用12镀锌园钢，并构成不大于15m×15m的网格作为接闪器，利用建筑物柱内二根主钢筋16mm2作为引下线与地梁和基础内钢筋组成接地装置，建筑物四周用-40*4镀锌扁钢及50镀锌钢管作接地网，并与电器接地相连。地下室底板钢筋上下层均焊接单面焊，焊接长>10d10钢筋相交焊接图2、屋面避雷：(1)避雷带沿屋面女儿墙或沿口平敷，避雷带每隔1.0m转弯处0.5m设固定支架。避雷带为镀锌扁钢25×4.(2)CATV天线顶端设避雷针。航空障碍灯采用避雷环保护。屋面所有金属设备外壳及金属管道物件均应于避雷可靠连接。 3、防侧击雷：三层及六层以上，每层利用结构圈梁内二根主钢筋与引下线焊成一环形水平避雷均压带,以防侧面雷击,并将每层外墙上的金属栏杆及金属门窗等的金属物体按设计的连接详图采用-25*4镀锌扁钢与防雷均压装置连接。 4、等电位接地：从首层起每三层利用结构圈梁的水平钢筋与引下线焊接成均压环，圆钢直径6mm，扁钢25×4mm，所有引下线建筑物内的金属结构和金属物体等与均压环连接。电管接地引下线接地点：MEB总等电位箱（10位），接地引下线MEB箱内母排用40*4镀锌扁钢可靠焊接，每层设置局部等电位联结端子板220*120*100.40*4热镀锌扁钢在管内暗敷，与楼层局部等电位联结端子板联络，形成电气通路。强电、弱电内的接地干线与每层管内的局部等电位联结端子板作等电位联结；建筑物内各竖向敷设金属管道每三层与局部等电位联结一次。5、本工程采用共同接地系统，除将BT的中心点工作接地外，弱电工作接地和电气保护接地等均与防雷接地装置共用。(1)所有电气设备的金属外壳和底座，电气设备的传动机构均应可靠接地。(2)配电箱、控制盘、电气操作机构装置的框架均应可靠接地。(3)金属电缆桥架、线槽、线槽、穿线用的金属管子均应可靠接地。(4)电气设备的金属外壳的接地，应采用多股软铜线。(5)多台设备的金属外壳的接地，严禁互相串接后再与接地干线连接，而应单独与接地干线连接。(6)接地干线至少应有不同的两点与接地网相连接。(7)所有电气装置和装置外之外露的可导电部分，必须与相应的PE线可靠连接。第四章 质量控制 （1）施工前对材料应进行外观检查，并符合设计要求、资料齐全，同时并有厂家的合格证。（2）严格按图施工,接地极和接地干线的埋设深度、搭接面长度及防腐处理严格按施工图和规范要求进行。施工完成后请甲方及监理检查。 （3）当接地电阻达不到设计要求时，采用增加接地极的方式减少接地电阻，禁止采用加工业盐的方式。 （4）严格区分开电气接地系统和自动化接地系统的接地线颜色：电气接地线采用黄绿双色线，自动化接地系统采用其他颜色接地线或根据业主规定。 （5）电气装置分支接地线截面的选择，按有关规范、设计要求或业主特殊的要求选择。（6）电气设备保护接地采用黄绿双色线与接地干线连接，设备端用接地镀锌螺栓紧密连接，便于设备拆卸。（7）每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串几个需要接地的电气装置。（8）电缆管间的跨接线采用预加工的标准型镀锌圆钢，这种做法美观、实用。（9）施工应注意：焊接面不够，药皮处理不干净，防腐处理不好。焊接面按质量要求进行检查纠正，将药皮敲净，做好防腐处理。对于出现焊口有夹渣、咬肉、裂纹、气孔等现象，重新补焊，直至合格。第五章 组织机构项目经理部机构设置要体现精、高效，统一和责权利相一致的原则。管理依照中冶实久项目管理手册进行工作。项目经理董家顺现场负责人侯刚技术负责人左银锋工程技术部左银锋质量部艾俊钢计划财务部杨江山安全部何汉川物资管理部侯刚第一作业队第二作业队第五作业队第四作业队管理层次框图第三作业队第六章 施工总平面和资源配置1、施工平面图、临设布置设计、项目管理设施根据中冶实久项目部的统一管理协调。2、劳动力组织配置施工员1人，技术员1人，质检员1人，安全员1人，电工10人，电焊工6人，普工10人。根据工程进度需要进行适当调整。3、主要施工机具装备安装主要施工机械表序号机械或设备名称型号规格额定功率(KW)单位数量备注1.交流弧焊机1026KW26台102.冲击电锤0.68把53.电动切割机手提式0.28把54.砂轮切割机DN4000.68台55.台 钻13mm2.7台26.钳形电流表T302块37.接地电阻摇表块28.绝缘电阻摇表块39.角向磨光机0.23把610.数字万用表块5第七章 安全与文明施工一、安全措施： 1、对所有进行施工的人员在开工前进行施工作业专项安全技术交底，并作好交底记录。2、所有施工人员进入施工现场必须穿戴好各种劳保用品。3、所有施工人员必须持证上岗。4、施工动火时必须有专人进行监护并清除焊接作业下方的易燃易爆物品。5、使用电动工具、施工用电注意安全，防止触电。6、多专业交叉作业时相互沟通，做到“三不伤害”，现场的预留孔洞安全有效封堵，行走时要注意安全。二、文明施工：1、严格执行业主和某某市对文明施工、环保的有关规定。2、按图用地器材、机具、构件、加工用地，严格执行业主对现场平面管理要求。3、材料摆放整齐，不影响交通。 4、对施工现场进行清扫，保持干净。
