内蒙古高层框架门诊楼地下防水施工方案(一级防水,附图表).doc

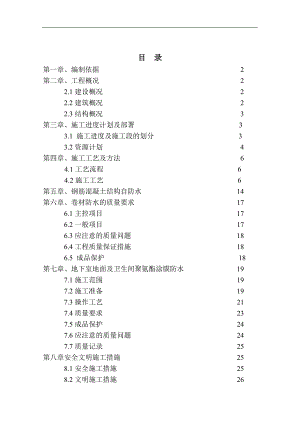

目 录第一章、编制依据 2第二章、工程概况 22.1建设概况 22.2建筑概况 22.3结构概况 3第三章、施工进度计划及部署 33.1 施工进度及施工段的划分 33.2资源计划 4第四章、施工工艺及方法 64.1工艺流程 64.2施工工艺 6第五章、钢筋混凝土结构自防水 14第六章、卷材防水的质量要求 176.1主控项目 176.2一般项目 176.3应注意的质量问题 186.4工程质量保证措施 186.5 成品保护 18第七章、地下室地面及卫生间聚氨酯涂膜防水 197.1施工范围 197.2施工准备 197.3操作工艺 217.4质量要求 237.5成品保护 247.6应注意的质量问题 247.7质量记录 25第八章安全文明施工措施 258.1安全施工措施 258.2文明施工措施 26某某市*医院门诊楼地下防水施工方案第一章 编制依据1.1某某市*医院门诊楼施工图纸。1.2某某市*医院门诊楼施工组织设计。1.3地下防水工程质量验收规范（GB50208-2002）。1.4地下工程防水技术规范（GB501082008）。1.5建筑施工手册第四版。1.6建筑工程施工质量验收统一标准（GB50300-2001）。1.7地下建筑防水构造（02J301）。1.8建筑工程施工安全操作规程及类似相关工程的施工经验。第二章 工程概况2.1建设概况工程名称：某某市*医院门诊楼。建设单位：某某市*医院。设计单位：山东省*建筑设计研究院。施工单位: 内蒙古*建筑有限责任公司。 监理单位: 内蒙古*监理有限责任公司。地勘单位: 内蒙古*地质工程勘察有限责任公司。建设地点位于：某某市集宁区光明街与解放路交汇处，原某某市*医院住院楼西北侧、*医院院内。2.2建筑概况本工程为某某市*医院门诊楼工程，±0.000m相当于绝对标高1402.5m，结构形式：现浇框架结构，建筑结构安全等级为一级，基础为筏板基础，建筑等级为A级高层建筑，设计使用年限为50年。全楼分主楼和裙楼两部分，主楼和裙楼在地下一层连成一体，不设结构缝，地上以200mm抗震缝分成两个结构单元，其中A轴D轴部分为主楼，地下一层、地上十层、局部五层，建筑高度为42.75m。E轴J轴部分为裙房，地下一层、地上五层，建筑高度23.25m。层高为：地下一层，地上一层5.1m；二五层为4.2m，六层十层为3.9m。门诊楼建筑总长度为：100.7m，宽度为：54.31m，总建筑面积37088.25，其中地下4841.23，地上32247.02，占地面积4743.28。本工程基础筏板C35-P6、外墙为C50-P6自防水混凝土，地下防水等级为一级。采用弹性体改性沥青4+4+3mm防水卷材，后浇带采用4mm厚止水钢板防水措施。2.3结构概况建筑结构安全等级一级建筑等级A级高层建筑设计使用年限50年建筑抗震设防类别重点设防类（乙类）地基基础设计等级主楼乙级、附楼丙级建筑物耐火等级一级地下室防水等级一级抗震设防烈度7度，按7度计算，按8度采取抗震措施建筑抗震等级主楼一级，附楼二级结构形式框架结构基础形式筏板基础场地土类别II类第三章 施工进度计划及部署3.1 施工进度及施工段的划分利用基坑垫层四周的排水沟及集水坑，将地下水位降至保持稳定在垫层表面0.5m以下,待垫层干燥后开始施工。分流水段水平推进。为保证工程的顺利进行以及施工作业不窝工，根据本工程实际情况，地下室（包括筏板）结构划分为七个施工段，施工流水顺序为：段：1214轴/BF轴； 段914轴/FJ轴；段59轴/ FJ轴； 段：15轴/FJ轴； 段：712轴/AF轴； 段：14轴/BF轴；段：47轴/BF轴。地上部分划分为四个施工段：段：714轴/AD轴； 段：17轴/ AD轴；段：714轴/ EJ轴； 段：17轴/ EJ轴。3.2资源计划1、施工条件（1）施工前施工面的水泥找平层应压平抹光、坚实平整、不得有孔隙、蜂窝、麻面等。含水率小于9以后开始施工，以保证防水材料粘贴牢固。（2）底板平面干燥后，涂一遍冷底子油，干燥四小时。在大于5级风的情况下不得施工；下雨天不得施工。最低温度小于-5不得施工。2、施工准备（1）人员准备序号工 种人数工 作 内 容1施工经理1负责全面工作2质安人员1质量安全监督、工程验收3采购人员1材料供应及时通知检验4主要施工人员20清除层面基层,涂刷底层涂料、铺贴卷材、面层处理5机械设备1维修所有机械小工具等（2）施工工具准备机具名称数量用途机具名称数量用途料桶10装冷底油扁铲10清理地面滚刷20涂刷底油扫帚10清扫地面刮板10刮边弹线盒5弹线丁字尺2割量卷材喷灯15热熔卷材裁纸刀20切割卷材压辊3压平卷材开刀20封边灭火器20防火（3）SBS卷材材料要求本工程采用弹性体（SBS）改性沥青防水卷材（聚脂胎）双面膜三层4mm+4mm+3mm防水卷材，具有高温不流淌，低温柔度好，延伸率大，不脆裂，耐疲劳，抗老化，韧性强，抗撕裂强度和耐穿刺性能好，使用寿命长，防水性能优异等特点。采用热熔施工法，把卷材热熔搭接，熔合为一体，形成防水层，达到防水效果。材料进场后不得交叉叠放。由甲方、乙方和监理三方共同抽样、复检，保证材料符合规范要求。第四章 施工工艺及方法4.1工艺流程基层清理涂刷基层处理剂铺贴附加层弹线定位第一道防水卷材铺贴第二道防水卷材铺贴第三道防水卷材铺贴质量检查、验收保护层施工。4.2施工工艺1、基层清理将基层清理干净，基层上不得有其它杂物，基层要平整、密实。2、涂刷基层处理剂基层干燥后，涂刷基层处理剂。用长把排刷或辊子把冷底子油涂刷在干净干燥的基层表面上，复杂部位用油漆刷刷涂，要求不露白，涂刷均匀。干燥4h以上至不粘脚后方可进行下道工序。3、附加层施工对所有的阴阳角部位、立面墙与平面交接处做附加层处理，附加一层宽度为500mm厚4mm卷材。对凸出基层部位部分做500mm宽附加层。4、弹线、干试铺在铺贴卷材前，先在基层上弹好粉线，确定卷材铺贴位置及搭接缝尺寸，然后进行试铺，为正式铺贴作好准备。5、卷材的配置应将卷材顺地下室长方向进行配置。如下图：6、卷材铺贴大面积铺贴时，第一层卷材的端头对准基准线，顺基准线向一个方向滚铺，采用热熔满粘施工。热熔施工时，持喷灯人应站在卷材滚铺的前方，把喷灯对准卷材和基面的交接处，同时加热卷材与基层，喷灯头距离卷材面保持在3050cm距离，与基层成60º角。7、卷材搭接缝施工在热熔粘结搭接缝前，先将下一层卷材表面的隔离层用喷灯熔化，具体操作，由持喷灯的工人用抹子当挡板沿搭接线向后移动，喷灯火焰随挡板一起移动，喷灯应紧靠挡板，距离卷材约50100mm。（如下图）。本工程地下防水为一级防水，卷材的搭接宽度长边不小于100mm、短边不小于150mm，搭接缝的边缘以溢出热熔的改性沥青为宜，然后用喷灯均匀热熔卷材，搭接缝用小抹子把边抹好（如下图）。辊压法8、在铺设第二层卷材时，其搭接缝必须和第一层卷材的搭接缝错开为三分之一的卷材宽度，其铺设方法及接缝方法和第一层相同。应注意安排好两层卷材之间的粘合的施工时间，不要间隔时间太长，以免第一层卷材表面污染灰尘后，影响两层粘合效果。9、铺贴平面和立面连接部位的卷材在铺平面与立面相连的卷材前，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。立面墙上防水卷材层应满粘。10、保护墙卷材施工采用外防外贴法施工时，在铺平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓。在永久性保护墙上满粘卷材，粘贴要牢固，在临时保护墙顶上可虚铺卷材，并使上层卷材长出下层卷材不小于30cm，将卷材固定在临时保护墙上，抹低标号砂浆保护，以使接头不被损坏和玷污（如下图）。11、地下室外墙卷材配置地下室外墙卷材配置应顺长向上下铺贴，接茬错位如下图：12、地下室外墙卷材防水，地下室高度5.5m，全部用整卷防水铺贴。材料损耗率大。13、地下室外墙卷材铺贴方法同地下室底板。14、地下室防水收头地下室卷材防水层收头部位，上层卷材盖过下层卷材30mm，然后剪切60mm卷材覆盖在收头部位。采用水泥砂浆密封。15、地下室底板防水层与立墙防水层的搭接将底板卷材接头剥出，清除卷材表面浮土及污物。在墙体找平层上涂刷基层处理剂，待干燥后将卷材牢固的满粘的墙体上，然后再将立面卷材压住底板卷材接头进行施工。16、主要节点构造做法（1）阴阳角：阴阳角处的基层处理后，先铺一层卷材附加层，附加层卷材要剪成下图所示形状，铺贴时要满粘在基层上。
