内蒙古某高层剪力墙结构住宅楼钢筋施工方案(附示意图).doc

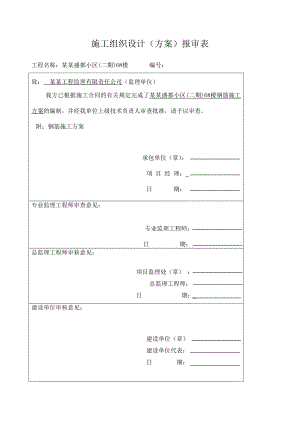

施工组织设计（方案）报审表工程名称：某某盛都小区(二期)6#楼 编号：致： 某某工程监理有限责任公司（监理单位）我方已根据施工合同的有关规定完成了某某盛都小区(二期)6#楼钢筋施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：钢筋施工方案承包单位（章）：项 目 经 理： 日 期：专业监理工程师审查意见： 专业监理工程师：日 期：总监理工程师审核意见：项目监理处（章） ： 总监理工程师：日 期： 建设单位审核意见：建设单位（章）建设单位代表：日 期： 某某盛都小区(二期)6#楼钢筋施工方案编制人：审核人：审批人：钢筋施工方案1编制依据：某某盛都小区（二期）6#楼工程设计图纸某某盛都小区（二期）6#楼施工组织设计建筑地基基础工程施工质量验收规范（GBJ50202-2002）混凝土结构工程施工质量验收规范（GB50204-2011版）建筑施工高处作业安全技术规程（JGJ80-91）建筑工程施工质量验收统一标准（GB50300-2001）混凝土泵送施工技术规程（JGJ/T10-95）混凝土质量控制标准（GB50164-92）钢筋混凝土高层建筑结构设计与施工规程（JGJ3-91）混凝土强度检验评定标准（GBJ107-87）2工程概况:本工程为某某盛都小区（二期）6#楼，位于锡林南路。本工程为一般居住建筑，地下二层，地上三十二层。建筑总面积均为32000.00m2(地下一层、二层面积为920.00 m2，地下二层高度为4.17m),主楼高度为101m，±0.000以上层高为3.000m。车库为地下二层，地下二层面积为9664 m2，高度为5.50m；地下一层面积为9664 m2；高度为4.00m。现浇钢筋混凝土剪力墙结构。基础为筏板基础，厚度为1.40 m，混凝土强度等级为C35P8。建筑物主体高度为96m（室外地面至屋面面层）。本工程为一类建筑，抗震设防烈度为八度，耐火等级为地下室一级，地上部分一级；建筑合理使用年限为50年。1结构形式基础类型主楼筏板基础、车库部分独基+防水板结构类型剪力墙2地下防水结构自防水抗渗砼C35P8 材料防水SBS改性沥青卷材+砼自防水3结构断面尺寸（）筏板基础厚度1400mm防水板厚度250地下外墙厚度300柱断面800×800 、600×600、500×700梁断面400×900、350×700等楼 板负一层220、180，地上120、1504钢筋保护层基础底板下层40mm梁25mm地下室外墙外侧40mm地下室墙内侧20mm框架柱30mm楼梯、楼板15mm5楼梯结构形式现浇板式钢筋混凝土楼梯6砼强度等级基础垫层C20基础底板C35P8±0.000以下C30P6负1-2层墙柱C40，3-6层墙柱C35，7-14层墙柱C30,负1-14层梁板楼梯C307抗震等级剪力墙一级，框架二级8钢 筋HPB300光圆钢筋，HRB400热轧带肋钢筋9钢筋接头形式受力钢筋规格16的采用直螺纹钢筋连接； 16的钢筋采用绑扎连接10钢筋规格HPB3008、6 ,HRB40028、25、22、16、14、12,三、施工安排3.1施工部位及施工要求时间部位开始时间完成时间备注年月日年月日基础底板±0.00以下±0.00以上3.2劳动组织及职责分工1.管理层负责人项目执行经理：技术负责人： 工长： 质检员：2.劳务层负责人队 长： 技术负责人： 钢筋工长：3.工人数量及分工序 号分 工人 数施工准备钢筋加工15基础工程钢筋安装100钢筋清理3主体工程钢筋安装80钢筋清理3四、施工准备4.1技术准备1.项目部技术负责人、质量负责人及工长认真阅读施工图及相关技术规范、构造详图，弄清图中每一细节；对图纸中存在的问题及弄不清楚的地方及时提出，以保证施工前得到解决。2.在技术负责人、质量负责人及工长弄清问题基础上，编制钢筋工程施工方案，经公司批准后，报监理审定。根据施工方案及施工图由工长写出技术交底记录，认真对施工人员进行培训和技术交底，并考查其确实已明白后才能施工。3.制定出防止质量通病的技术措施，从钢筋调直、加工到绑扎成形，都要按规定、按标准施工，并由施工队班组长、钢筋工长、土建质检员进行三级检查，保证施工质量。4.2机工具准备序号机具名称型号单位数量用途1钢筋切断机QJ40-1台2钢筋切断2砂轮切断机台4钢筋切割3钢筋成型机GJ1-45台4钢筋成型4电焊机台2钢筋焊接5调直机台2钢筋调直6滚轧直螺纹设备GHG-40套4钢筋加工7钢筋钩把60钢筋绑扎8钢筋扳子自制把20钢筋校正9钢丝刷把60钢筋清理10小翘棍自制根15钢筋校正11断绑扎丝铡刀台2断绑扎丝4.3原材料准备：1.热轧带肋钢筋（级）和热轧圆盘条（级）钢筋。2.钢筋进场必须有出厂质量证明文件、质量证明文件的抄件（复印件）应保留原件的所有内容，并注明原件存放单位和抄件人、抄件（复印）单位的签字和盖章。3.材料到场后，首先核对质量证明文件与实物是否相符，标牌是否齐全，规格型号是否一致，核对无误后进行长度、弯曲度和表面质量检查。（1）长度、弯曲度和质量允许偏差检查。钢筋按规定交货时，其长度偏差不应大于50mm；钢筋每米弯曲度不应大于4mm，总弯曲度不得大于钢筋总长度的0.4。（2）钢筋表面检查不得有油污、裂纹、结疤、折叠和粗细不一致。4.外观检查符合要求后，按照同一厂别、同一炉罐号、同一规格、同一交货状态每60t为一验收批，取一组试件（其中热轧带肋钢筋每组取拉伸、弯曲各2个，热轧圆盘条每组取拉伸一个、弯曲两个）送试验室进行复试，复试合格后才能使用。5.不同厂家、规格和批次的钢筋应分开存放，不准混批，对每批钢筋的使用部位有记录。材质证明文件、批次、数量与使用部位应一致。五.主要施工方法及措施5.1流水段的划分基础筏板浇筑以后浇带划分三个施工段，地下车库以后浇带划分为三个施工段，以主楼为主进行流水施工。1.地下部分墙体、顶板流水段施工缝留设在后浇带处。5.2钢筋加工：1.钢筋调直钢筋调直采用调直机，调直后的钢筋，无局部弯曲、无缩径及无浮锈，、级钢筋ø10以下均进行调直。2. 钢筋切断（1）QJ40-1型切断机每次切断钢筋根数ø6、ø8为六根，ø10、12为五根，14、16三根，18以上一根。（2）钢筋切断时，防止在量料中产生累计误差，可在工作台上标出尺寸刻线。（3）切断过程中如发现有劈裂、缩头、严重弯曲现象时必须切除。（4）钢筋断口不得有马蹄型或超弯现象，断料长度偏差±10。3.钢筋弯曲成型钢筋加工采用弯曲机加工。（1）受力钢筋的弯钩和弯折1）级钢筋末端作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。2）钢筋末端作135°弯钩时，级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。3）级钢筋作90°的弯钩时，弯折处的弯弧内直径不应小于钢筋直径的5倍。（2）钢筋弯曲成型1）弯曲成型控制：必须有专人负责成型控制。2）成型前，先进行试弯，确定好弯曲点位置，在工作台上作出标志，通过试弯无误后才能批量成型。3）钢筋不同角度的弯勾与弯折，其圆弧直径角度应符合设计要求和规范规定。平直长度满足设计要求，且不准余量过大。4）钢筋形状正确，平面上没有翘曲不平现象，钢筋弯曲点处不得有裂缝。5）成型后形状、尺寸必须符合设计要求。6）成型后允许偏差受力筋顺长度方向全长净尺寸±10，箍筋边长±5。（3）箍筋的加工要求：箍筋除保证几何尺寸要求外，箍筋弯钩的弯折角为135度，弯钩的弯弧内直径除不应小于箍筋直径的4倍外，尚应不小于受力筋的直径。弯钩的弯后平直部分长度10d且75mm。见下图加工示意图：（4）钢筋加工的允许偏差 项 目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±15箍筋内净尺寸±3箍筋135度弯钩平直长度0，+5梯子筋、马凳±25.3钢筋连接：1.一般要求（1）机械连接接头要求：下料采用砂轮切割机，保证端头平整、光滑、无毛刺，结构构件中纵向受力钢筋的接头宜相互错开，错开间距不小于35d（d为被连接钢筋中的较大直径），接头距地面高度应大于等于500mm。（2）竖向钢筋接头错开距离：名 称钢筋类型直径35d实际错开数值柱竖向钢筋2898010002587589022770780186306101656057014490500剪力墙竖向钢筋1450012500105002.钢筋滚轧直螺纹连接（1）应用范围：受力钢筋规格16的采用直螺纹钢筋连接。（2）施工准备1）技术材料准备a.认真学习钢筋机械连接通用技术规程和滚轧直螺纹钢筋接头技术标准。在看懂、掌握的条件下，认真对施工人员进行技术培训。b.工长按图纸要求提出钢筋配料单及滚轧直螺纹连接套筒的型号类型及数量计划单上报公司物资部提前准备。c.按照规范、施工方案和施工工艺、质量要求等对施工操作人员向进行培训，并进行试加工，合格后方准上岗。2）设备及人员的准备：a.加工设备由直螺纹套筒生产的厂家提供套机床、套丝机。b.加工设备所在的场地应具备防雨、防风能力，场地要平整，电源及工作台齐备。c.每班配备名操作人员，套丝人，丝头质量检查、戴保护帽及钢筋搬运人。（3）接头的型式检验与施工现场检验1）由直螺纹技术单位提交直螺纹接头型式检验报告，经检查符合规定后才能使用。2）钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺试验，工艺试验应符合下列要求：a.每种规格钢筋的
