临电专项安全施工方案.doc

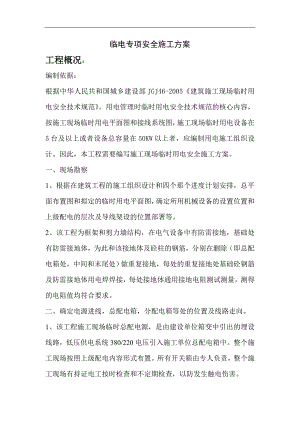

临电专项安全施工方案工程概况：编制依据：根据中华人民共和国城乡建设部JGJ46-2005建筑施工现场临时用电安全技术规范。用电管理时临时用电安全技术规范的核心内容，按施工现场临时用电平面图和接线系统图，施工现场临时用电设备在5台及以上或者设备总容量在50KW以上者，应编制用电施工组织设计。因此，本工程需要编写施工现场临时用电安全施工方案。一、现场勘察1、根据在建筑工程的施工组织设计和四个那个进度计划安排，总平面布置图和拟定的临时用电平面图，确定所用机械设备的设置位置和上级配电的层次及导线架设的位置部署等。2、该工程为框架和剪力墙结构，在电气设备中有防雷接地，基础处有防雷接地体，为此和该接地体及砼柱的钢筋，分别在删除（即总配电箱处，中间和末尾处）做重复接地，每处的重复接地处基础砼钢筋及防雷接地体用电焊焊接，每处接地体通用接地电阻测试测量，测得的电阻值均符合要求。二、确定电源进线，总配电箱，分配电箱等处的位置及线路走向。1、该工程施工现场临时总配电源，是由建设单位箱变中引出的埋设线路，低压供电系统380/220电压引入施工单位总配电箱中。整个施工现场按照上级配电内容形式布置。所有开关箱由专人负责，整个施工现场有持证电工按时检查和不定期检查，以防发生触电伤害。2、配电线路：建设单位送至总配电箱的一侧电源线为三相四线制，380/220低压供电系统自总配电箱二次开始配电，严格按照三相五线制系统施工，做到工作零线和保护零线严格分开，正常情况下，不带电的金属外壳必须和保护零线相连接，工作零线仅作为220照明系统和低压用电设备使用，保护零线导线的颜色应专门区分开来，采用绿/黄双色线。3、施工现场使用的配电箱，开关箱，对固定式的安装要求：箱体中心距地面垂直距离为1.4-1.6m，手持式电动工具应采用移动式开关箱，内装漏电保护器，配电箱，开关箱，进出线口一律设在箱体的下部，并且要有防绝缘，损坏措施，整个施工现场采用耳机漏电保护措施，在总配电箱，开关线内装有漏电保护器，使之具有分级分段保护功能，有门有锁有防雨措施，箱内无杂物，购置漏电保护器及安装运行及维修均应按规范规定。4、从总配电箱至分配电箱的导线均为暗设，从分配电箱联系各开关箱的导线一律暗设。5、施工现场架空导线不得低于4米，机动车道与架空线路交叉高度不低于6米。6、详见施工现场临时用电平面布置图，（施工现场临时用电平面布置图）三、进行负荷计算1、确定计算负荷按照下列临电系统图程序进行计算。甲方引进的变压器总配电箱ZPX分配电箱1PX分配电箱2PX开关箱开关箱开关箱开关箱2、使用下列用电和照明设备A、动力用电1px分配电箱用电设备塔吊 TC6013 1台 功率 36kw搅拌机 T350 1台 功率 5.5kw电锯 一台 电动机功率5.5KW电刨 一台 电动机功率5kw交流弧焊机 一台 电动机功率21KW钢筋切断机 一台 电动机功率3.5KW卷扬机 一台 电动机功率3.5KW钢筋弯曲机 一台 电动机功率3KW楼层活动箱一个照明用电箱一个 工地照明用电18kw中联重科HBT60.16.110SU泵 110KW2px分配电箱用电设备塔吊 TCT5510 一台 功率 24.8kw塔吊 TC5012 一台 功率 24.8kw楼层活动箱 1个3、工地用电较大，导线截面的选择主要以导线的机械强度和容许电流两个方面考虑，但应注意电压质量，电压控制在要求允许的5%范围之内。4、计算导线截面计算程序按控制用电设备的末端环节开关箱开始，一次分配电箱至总配电箱处（环境温度25以下）1、塔吊QTZ315的电动机功率为21kw，塔吊QTZ40的电动机功率为24.8kw，采用vv4×16+1×10电缆，按“电力加倍”算的电动机的额定电流24.8×2=49.6kw，再按10下5选择导线截面，16mm2铜芯绝缘线即16×5=80A，因此选择vv4×16+1×10电缆。2、搅拌机采用导线为vv4×10+1×6。3、电焊机容量为每台为21kvA（一次测电源单相380v）按“单相380电流两安半”21×2.5=53A，一次测额定工作电流，又按25、35、四三界和考虑导线有保护层需要打八折即25×4×0.8=80A53A，满足要求，故选用vv4×16+1×10电缆。4、钢筋切断机、弯曲机、卷扬机等功率不超过5kw，采用vv4×6+1×2.5能满足要求，故选择vv4×6+1×2.5导线。5、电锯、电刨额定功率为5.5kw，按电力加倍，5.5×2=11kw，选择导线vv4×10+1×6，即10×5=50A，考虑保护层打八折为40A11A，满足要求，故选择导线vv4×10+1×6.计算配电箱一次所需电源导线截面，计算各分配电箱一次所需电源导线截面（见平面布置图）a、1px分配电箱用电设备50kw计算，2px分配电箱按85kw计算，取最大功率计算及按照电力加倍85×2=170A，选择导线截面为160×2=320A170A，满足要求，故选用vv4×16+1×10电缆。总配电箱处一次车电源有建设单位负责，现场临电安全技术交底应按分部分项下达，内容详尽，交底人、接地人签字明确。四、电器防火措施1、要有过载、短路保护2、根据负荷计算正确选择导线截面3、按规定正确选择隔离开关和空气开关4、配电箱和用电设备附近不得堆放易燃易爆物品，经常巡视运行中的线路，使其绝缘良好5、现场配备专用防火器材、防火工具五、安全技术措施1、必须采用TN-S系统2、合理配置漏电保护器，开关箱，且漏电保护器的漏电动作电流不大于30mA，漏电动作时间小于0.1s，手持式电动工具的漏电保护器的漏电动作电流不大于15mA，漏电动作时间不大于0.1s。3、开关箱内采用一机一闸一保护。4、外电防护安全操作距离、防护距离、防护措施，要符合规范要求。5、配电系统要安装正确，完好无损，牢固，接头绝缘良好，名称分路标记，专人负责，配锁、清理杂物，检修要全面考虑。6、要设三相五线制，要将动力电和照明电分开。7、对各类用电人员进行安全基本知识的培训教育。
