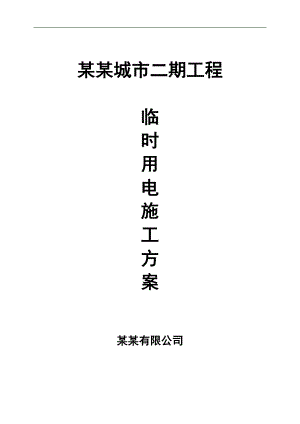

临时用电施工方案.doc
某某城市二期工程临时用电施工方案某某有限公司临时用电专项施工方案一、施工条件1、本工程系某某房地产开发有限公司某某城市三期高层住宅楼工程，工程地点位于成都市华阳迎宾大道。12#楼及地下室建筑面积为120000平方米，剪力墙结构,地上33层，地下2层，总高度97.35米,抗震设防烈度为七度。甲方已提供全套施工图纸，各种手续齐全，已具备开工条件。 2、施工现场配电布置根据施工现场情况，电源取用在会所旁边由供电部门安装的1000Kva箱式变电站专用柜，按施工现场临时用电安全技术规范JGJ-2005要求，分别设置总配电箱、分配电箱、开关箱及照明箱，实行三级配电二级保护措施，动力与照明回路分开设置，采用放射型配电方法分出支路，现场内所有干、支线路均采用穿管地埋敷设，确保用电安全整齐。总配电柜、分配电箱处做重复接地一组。线路布置详见施工现场临时用电平面布置图。2、施工现场用电量统计编号用电设备名称型号及各项参数单台设备容量Pe数量1塔 吊QTZ40 40.5 KW 380 V40.5KW2台2双笼施工电梯SCD200/200A 10KW×4 380V40KW2台3砼搅拌机JZ3507.5K W380Vcos=0.68=0.87.5KW3台4钢筋切断机GJ405.5KW 380V cos=0.83=0.855.5KW2台5钢筋拉直切断机GJ407.5KW 380V cos=0.83=0.857.5KW2台6钢筋弯曲机32KVA380VJC=65%cos=0.88=0.852.8 KW4台7电轧压力对焊机UN2-100 380V100 KW2台8刨床MB506B 5.5KW2台9剪板机MJ1042.8KW2台10木工切割机MQ1064KW4台11手枪钻SZ1001KW4台12电焊机BX3-630 380V JC=60% 24KVA38KW2台13砼振捣棒HZ-301.1KW10台14砼 泵拖式75 KW 380V75 KW2台15补水增压水泵扬程=140M32 KW1台16降水井泵扬程=16M2.5 KW16台17打夯机HW-60 5.5KW1台18照 明白炽灯、日光灯共10KW，碘钨灯、镝灯共15KW25KW二、设计内容和步骤1、现场勘探及初步设计（1）施工现场范围内无上、下水管道，无各种埋地线路，甲方已向供电部门报批容量允许使用。施工现场设有箱式变电站专用柜，内设计量设备。本设计只负责总箱以下的线路及电气开关选择。（2）施工现场用电由于施工场地辽阔，现场机械设备地点分布广，整体用电负荷很大，为了保证临时用电的安全操作性，本设计将7#8#楼分别各设立一级（总）配电箱，由各栋号总配电箱引入各自区域分配电箱，再由各自分配电箱引至各用电设备的开关箱。（3）根据施工现场临时用电安全技术规范规定，本供电系统采用TN-S（三相五线制）供电。2、确定计算负荷（1）搅拌组查表：KX=0.65 cos=0.68 tg=1.08Pisl= kx×Pel =0.65×7.5×3=14.6KWQis1= Pisl×tg=14.6×1.08=15.8Kvar（2）塔吊（40.5KW、2台），双笼施工电梯（40KW，2台）Kx=0.75，tg=1.17Pis2 =Kx.p=0.75×（40.5×340×2）=151.13KWQis2 =P2.tg=151.13×1.17=116.8kvar（3）电焊机组电焊机（24KVA，2台）、对焊机（100KVA,2台）Kx=0.45,Jc=65%,tg=1.99,cos=0.45Pis3=Kx. Jc.Se.cos =0.45× 0.65（24×2100×2）×0.45=41KWQis3=P3.tg=41×1.99=81.59kvar（4）钢筋加工区-1组：钢筋切断机1台（5.5KW）钢筋拉直切断机1台（7.5KW）钢筋弯曲机2台（2.8KW）查表：KX=0.65 tg=1.02Pis4= Kx×Pes =0.65×（5.57.52.8×2） =12.1KWQis4= Pis4×tg=12.1×1.02=12.34Kvar（5）钢筋加工区-2组：钢筋切断机1台（5.5KW）钢筋拉直切断机1台（7.5KW）钢筋弯曲机2台（2.8KW）查表：KX=0.65 cos=0.7 tg=1.02Pis5= Kx×Pes =0.65×（5.57.52.8×2） =12.1KWQis5= Pis5×tg=12.1×1.02=12.34Kvar（6）木工加工区-1组木工切割机1台（4KW） 刨床（5.5KW） 剪板机（2.8KW）手枪钻2台（1KW）查表：KX=0.6 tg=0.88Pis6= Kx×Pe6 =0.6×（45.52.8×21×2）=10.26KWQis6= Pis6×tg=17.1×0.88=9.03Kvar（7）木工加工区-2组木工切割机1台（4KW） 刨床（5.5KW） 剪板机（2.8KW）手枪钻2台（1KW）查表：KX=0.6 tg=0.88Pis7= Kx×Pe7=0.6×（45.52.8×21×2）=10.26KWQis7= Pis7×tg=17.1×0.88=9.03Kvar（8）振捣棒组查表：KX=0.7 tg=1.02Pis8= Kx×Pes =0.7×1.1×10=7.7KWQis8= Pis8×tg=7.7×1.02=7.85Kvar（9）拖式砼泵两台查表：KX=0.65 tg=1.02Pis9= Kx×Pes =0.65×75×2=97.5KWQis9= Pis8×tg=105×1.02=99.45Kvar（10）水泵房补水增压水泵1台（32KW） 降水井泵8台（2.5KW）查表：KX=0.7 tg=1.02Pis10= Kx×Pes =0.7×（322.5×8）=36.4KWQis10= Pis10×tg=36.4×1.02=37.13Kvar（9）总的负荷计算，干线日系数取Kx=0.9总的有功功率：Pis=kx×(pis+Pisn)= 0.9×(14.6+151.13+41+12.1+12.1+10.26+10.26+7.7+97.5+36.4+25)=374.63KW总无功功率：Qis=kx×(Qis+Qisn)=0.9×(15.8+116.8+81.59+12.34+12.34+9.03+9.03+7.85+99.45+37.13+25)=383.7 kvar 视在功率：PS= P2+Q2 = 374.632+383.72=536KVA 变压器: Sp=（1.02×P）2+(1.1×Q)2 = (1.02×374.63)2+(1.1×383.7)2=569KVA总电流计算: I=Ps×1000/ 3×U =536×1000/1.732×380=800A根据计算总电路电流，经查表确定总电源选择两根BX-150mm2绝缘电缆。3、选择变压器根据计算的总的视在功率查有关资料和甲方提供由供电部门安装的1000Kva箱式变电站能够满足使用要求。箱变站出线柜部位需两个400A隔离开关各接一根VV-0.6/1KV -3×150mm+2×95mm电缆引入7#楼和8号楼的一级（总）配电箱就能满足使用要求。4、导线截面及分配箱，开关箱内电气设备选择。在选择前依照平面图和系统图选用用电设备至开关箱计算再由开关箱至分配电箱计算，选择导线及开关设备，分配电箱至开关箱，开关箱至用电设备的导线敷设采用橡皮电缆线埋地设置，由于这部分距离较短，因此不考虑电压降，另按导线安全截流量选择导线截面。三、安全用电技术措施1、保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接，它的作用是当电气设备的金属外壳带电时，如果人体触及外壳时，由于人体的电阻大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少强电事故发生。但是TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场。 2、保护接零 在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零件或专用零线直接做电气连接，叫做保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很少，所以短路电流很大，一般不大于额定电流的几倍达至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断电源，保证人身安全。 本工程采用保护零线与工作零线分开TN-S供电系统。 3、设置漏电保护器 （1）施工现场的总配电箱和开关箱应至少设置两极漏电保护器，而且两极漏电保护器的额定漏电动作电流和额定漏电动作时间应相互配合，使之具有分级保护的功能。 （2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。 （3）漏电保护器应装设在配电箱电源隔离开关的负荷和开关箱电源隔离开关的负荷侧。（4）漏电保护器的选择应符合国标GB6829-86漏电电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其动作电流不大于30MA，额定漏电动作时间应小于0.1 S。 使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流应不大于15MA.额定漏电动作时间应于0.1S。4、电气设备的设置应符合下列要求（1）配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱和分配电箱，实行分级配电。（2）动力配电箱与照明配电箱宜分别设置，动力和照明线路应分路设置。（3）开关箱应有末级分配电箱。开关箱内应一机一闸一保险，每台用电设备应有自己的开关箱，严禁用一人开关电器直接控制两台及以上的用电设备。（4）总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过3Om，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。（5）配电箱、开关箱应装在干燥、通风及常温场所，不得装设在有严重损失作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击，强烈振动，液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。 （6）导线剥削处防止损伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装接线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应测锡后再压接，不得减少导线股数。 （7）固定式配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.41.6米。移动式固定式配电箱、
