临时用电安全施工组织设计.doc

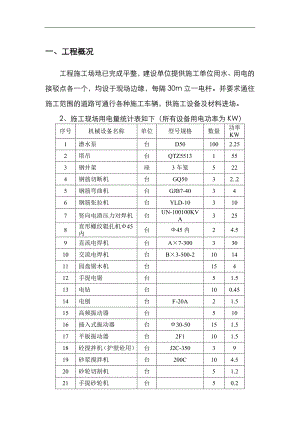

一、工程概况工程施工场地已完成平整，建设单位提供施工单位用水、用电的接驳点各一个，均设于现场边缘，每隔30m立一电杆。并要求通往施工范围的道路可通行各种施工车辆，供施工设备及材料进场。2、施工现场用电量统计表如下（所有设备用电功率为KW）序号机械设备名称单位型号规格数量功率KW1潜水泵台D501002.252塔吊台QTZ55131553钢井架座3车笼5224钢筋切断机台GQ5032.25钢筋弯曲机台GJB7-40346钢筋张拉机台YLD-10310 7竖向电渣压力对焊机台UN-100100KVA325 8直形螺纹辊扎机45内台45内24.5 9直流电焊机台A×7-300330 10交流电焊机台B×3-500-21014 11园盘锯木机台15412手提电锯台51.513电钻台100.45 14电刨台F-20A21.5 15高频振动器台510 16插入式振动器台30-50151.5 17平板振动器台2F1101.5 18砼搅拌机（护壁砼用）台J2C-35039 19砂浆搅拌机台200C104.5 20砂轮切割机台51.2 21手提砂轮机台50.2 22冲击钻支100.2 23瓷砖切割机台100.2 24套丝机台31.5 25试压泵台21.5 26洗车泵台22.5 27办公、宿舍临时用电2028交流发电机台214.52912V变压器台23二、设计内容和步骤 1、现场勘察及初步设计 1）施工现场范围内上、下水管道及各种埋地线路径已清除，施工现场已通水电，现场内无一、二级负荷。施工现场接供电部门电源，设一供电总箱，内有计量设备。本设计只负责总箱以下的线路、电气开关的选择。2）根据施工现场用电设备布置情况，直接从现场边缘的变电站接两回路电源，沿围墙架设电90m2国标铜线，接至一级电箱，然后接到二级分配电箱，再由二级分配电箱引至各用电设备的开关箱。3）根据施工现场临时用电安全技术规范JGJ46-88规定，本供电系统采用TN-S（三相五线制）供电，电源设置二个回路，第一回路供给井架组；锯木、电钻等电机组；砼、砂浆机组；震动棒、电焊组。第二回路供给塔吊；钢筋机械组；办公、生活用电组，电源接到一级用电使用90m2国标BVV铜芯线。接到二级用电使用35m2国标BVV铜芯线，办公用电、生活用电、塔吊、钢筋机械、井架、各施工机械分别单独设置一个回路。接到三级用电到各设备开关箱，使用16m2国标BVV铜芯线，塔吊则使用25m2国标BVV铜芯线，计算如下。2、确定计算负荷（第一回路）负荷计算公式和符合含义：有功功率：Pjs = Kx×Pc无功功率：Qjs = Pjs×tg视在功率：SjS =式中：Pjs用电设备组的有功计算负荷：KWQjs用电设备组的无功计算负荷：KVarSjS用电设备组的视在计算负荷：KvaKx用电设备组的需要系数。总的计算负荷公式及其符号含义Pjz= Kx·PcQjz=PJZ·tgSJZ=Pjz、Qjz、SJZ各用电设备组的有功、无功、视在计算负荷的总和, KW、Kvar、Kva；KX各用电设备组的最大负荷不会出现的同期系数。导线截面的计算公式及其符号含义：Ijs= 其中：Ijs 计算电流；Sjs视在计算符合；Ve线电压；1） 井架组Kx=0.3 tg=1.02 cos=0.7 Pe2=22×5=110KwPjs2=Kx×Pe2=0.3×110=33kwQjs2= Pjs2×tg=33×1.02=33.66Kvar2）电焊组Kx=0.45 tg=1.98 cos=0.45按规定将Jc60%统一换算到Jc=100%时额定容量Pc=Jc/Jc100×Pn +Jc×Sn×Cos=0.6÷1×3×300.6×（25×314×3）×0.45=85.59 Kw计算负荷Pjs2=Kx×Pe2=0.45×85.59=38.52KwQjs2= Pjs2×tg=38.52×1.98=76.27KVar3）锯木、电刨等电机设备组Kx=0.65 tg=1.17 cos=0.65 Pe3=5×45×1.510×0.452×1.55×1.25×0.210×0.23×1.52×1.52×2.556.56KwPjs3=Kx×Pe3=0.65×56.5=36.73kwQjs3= Pjs3×tg=36.73×1.17=42.97KVar4）砼、砂浆机组Kx=0.6 tg=1.17 cos=0.65 Pe4=3×910×4.510×0.4572KwPj4=Kx×Pe4=0.6×72=43.2kwQjs4= Pjs4×tg=43.2×1.17=50.5KVar5）振动棒组Kx=0.6 tg=1.17 cos=0.7 Pe5=5×1015×1.510×0.1587.5KwPj5=Kx×Pe5=0.7×87.5=61.25kwQjs5= Pjs5×tg=61.25×1.17=71.66KVar 6）总的计算负荷计算、干线同期系数取Kx=0.6总的有功计算负荷Pjz= Kx×（Pjs1Pjs2Pjs5）=0.6×（33+38.52+36.73+43.2+61.25）=127.62 kw总的无功计算负荷Qjz=Pjz ×tg=127.62×1.17=149.31Kwar总的视在功率SJZ=196.42 KVA总的计算电流 Jjz=298.5A选用90mm2BVV19芯国标铜芯线，其允许持续电流300A>298.5A。符合要求。2、确定计算负荷（第二回路）1) 塔吊组Kx=0.9 tg=1.02 cos=0.7 Pe1=1×5555KwPjs1=Kx×Pe1=0.9×55=49.5kwQjs1= Pjs1×tg=49.5×1.02=50.49KVar2)钢筋机械组Kx=0.7 tg=1.08 cos=0.68 Pe2=2.2×34.5×310×3=50.1KwPjs2=Kx×Pe2=0.7×50.1=35.07kwQjs2= Pjs2×tg=35.07×1.08=37.88KVar3)办公、生活用电组根据办公、生活用电设备估算，高峰用电量约为Pjs320KW。4）总的计算负荷计算、干线同期系数取Kx=0.7总的有功计算负荷Pjz= Kx×（Pjs1Pjs2Pjs3）=0.7×（49.5+35.07+20）=73.2kw总的无功计算负荷Qjz=Pjz ×tg=73.2×1.17=85.64Kwar总的视在功率SJZ=112.66KVA总的计算电流 Jjz=171.2A考虑塔吊功率较大且连续工作时间长长，工作电流大，所以选用90mm2BVV19芯国标铜芯线，其允许持续电流300A>171.2A。符合要求。三、用电管理本工程工种多，交叉作业大，所以线路布设时一定要严格按照施工现场临时用电安全技术规范JGJ46-99，以及广州市用电规则的规范进行施工。 临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。 临时用电施工组织设计的内容和步骤： 现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。 进行负荷计算，选择导线截面和电器的类型、规格。 绘制电气平面布置图。 制定安全用电技术措施和电气防火措施。 施工现场临时用电安全技术档案： 临时用电施工组织设计。 技术交底资料。 临时用电工程检查验收表。 接地电阻测定记录。 定期检（复）查表（工地每月，公司每季进行一次）。 电工维修工作记录。 电工巡视维修记录。 广东省建筑施工安全管理资料统一用表所要求的临时用电资料。安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。四、电工 电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。 电工应掌握用电安全基本知识和所有设备性能。 上岗前按规定穿戴好个人防护用品。 停用设备应拉闸断电，锁好开关箱。负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。 移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。 按规定定期（项目部每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。应懂得触电急救常识和电器灭火常识。五、安全距离与外电防护 外电线路：指施工现场临时用电线路以外的任何电力线路。 不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。 安全距离： 在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，110kv不小于6m，35110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。 起重臂或被吊物边缘与10kV的架空线路水平距离2m。 机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。 外电防护： 达不到安全距离要求，必须采取防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。 带电体至遮栏的安全距离10kv应大于95cm，35kv应大于115cm. 带电体至栅栏（封闭）的安全距离10kv应大于30cm，35kv应大于50cm。 在架设防护设施时，应有电气技术人员或专职安全员监护。 无法防护时必须采取停电，迁移线路或更改工程位置，否则不准施工。六、供电路线 架空线路必须架设在专用电杆上，严禁架设在树木上或脚手架上等不稳固的地方。 架空线路最少截面：为满足机械强度要求，铝线16mm2 ，铜线10mm2 跨越铁路、公路、河流、电力线路档距内的绝缘铝线不少于35mm2 ，铜线不少于16mm2 。 电线接头：在一个档距内，每层架空线接头不得超过该层导线50，且一根导线只允许一个接头，跨越道路、河流档距内不得有接头。 电杆档距：最大不超过35m，线间距不得少于0.3m，上下横担间高压与低压1.2m，低压与低压0.6m。 电杆及埋设：电杆应选用钢筋混凝土杆或木杆，其稍径不得小于1
