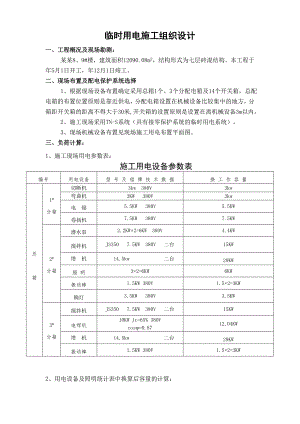

临时用电施工组织设计 一、工程概况及现场勘测：某某8、9#楼，建筑面积12090.08m2，结构形式为七层砖混结构。本工程于年5月1日开工，年12月1日竣工。二、现场布置及配电保护系统选择 1、根据现场设备布置确定采用总箱1个、3个分配电箱及14个开关箱，总配电箱的布置位置原则是靠近供电，分配电箱设置在机械设备比较集中的地方，分箱距开关箱的距离不得大于30米,开关箱的设置原则是设置在离机械设备3m以内。 2、施工现场采用TN-S系统（具有接零保护系统的临时用电系统）。3、现场机械设备布置见现场施工用电布置平面图。三、负荷计算：1、施工现场用电参数表： 施工用电设备参数表编号用电设备型 号 及 铭 牌 技 术 数 据换 工 作 容 量总箱1#分箱切断机3kw 380V3kw弯曲机3KW 380V3kw电 锯5.5KW 380V5.5KW卷扬机7.5KW 380V7.5KW2#分箱潜水泵2.2KW×2=6KW 380V4.4KW搅拌机JS350 7.5KW 380V 二台15KW塔 机 14.5kw 二台29KW照 明3×2=6KW 6KW振动棒1.5KW 380V1.5×2=3KW镝灯3.5KW 380V3.5KW3#分箱搅拌机JS350 7.5KW 380V 二台15KW电焊机10KW Jc=65% 380Vcos=0.8712.04KW塔 机 14.5kw 二台29KW振动棒1.5KW 380V1.5×2=3KW2、用电设备及照明统计表中换算后容量的计算：（1）变压器总箱线路电缆其换算容量为：Pe= 3+3+5.5+4.4+7.5+14.5+6+7.5+12.04+3+3.5+7.5+7.5=77.44kw变压器至总配电箱的电流: Pj=77.44×0.7=54.21kwQj=54.21×1.02=55.29KVARSj= 54.212+55.29277.43KVAI= 77.43×103/( 3 × 380)=117.7A 查表选用XV3×16mm2+2×6mm2五芯绝缘铜电缆 。总箱内总控制开关额定电流250A 。 （2） 总箱1#分箱1#分配电箱切断机、弯曲机、卷扬机、电锯。其设备容量为：P=3+3+5.5+7.5=19kwPj=19×0.6=11.4kwQj=11.4×1.02=11.63KVARSj=11.42+11.63216.28KVAI=16.28×103/(3×380)=24.74A查表选用XV3×16mm2+2×6mm2五芯绝缘铜电缆 。总箱内控制开关额定电流100A.(3) 总箱2#分箱2#分配电箱控制潜水泵、搅拌机、塔机、照明、镝灯。其设备容量为 P=4.4+7.5+14.5+6+3.5=35.9kwPj=35.9×0.7=25.13kwQj=25.13×1.02=25.63KVARSj= 25.132 + 25.632 35.89KVA I=35.89×103/(3 ×380)=54.54A查表选用XV3×16mm2+2×6mm2五芯绝缘铜电缆。总箱内控制开关额定电流100A.(4) 总箱3#分箱3#分配电箱控制搅拌机、电焊机、振动棒。其设备容量为 P=7.5+12.04+3=22.54kwPj=22.54×0.7=15.78kwQj=15.78×1.02=16.09KVARSj= 15.782 + 16.092 22.54KVA I=22.54×103/(3 ×380)=34.25A查表选用XV3×16mm2+2×6mm2五芯绝缘铜电缆。总箱内控制开关额定电流100A. (5)2#分箱塔吊：P=29KW Pe=2Pe=29×20.16 =23.2kwPj=23.2×0.7=16.2kw Qj=16.2×1.02=16.16KVAR Sj=16.22+16.162=52.36KVAI=52.36×103/(3×380)=17.6A查表选用XV3×16mm2+2×6mm2五芯绝缘铜电缆 .(6)1#分箱搅拌机P=7.5KWPj=7.5×0.7=5.25kwQj=5.25×1.02=5.35KVARSj=5.252+5.352=7.49KVAI=7.49×103/(3×380)=11.38A查表选用XV3×2.5mm2+1.5mm2四芯绝缘铜电缆.（7） 3#分箱电焊机P=12.04KWPj=12.04×0.7=11.34KW Qj=11.34×1.02=11.57KVARSj= 11.342+11.572=16.2KVA I=16.2×10/(3 ×380)=24.6A查表选用XV3×6mm三芯绝缘铜电缆。(8) 1#分箱卷扬机P=7.5KVPj=7.5×0.7=5.3kwQj=5.25×1.02=5.4KVARSj=5.32+5.42=7.5KVAI=7.5×103/(3×380)=12.1 A查表选用XV3×2.5mm2+1.5mm2四芯绝缘铜电缆其它设备的容量均小于卷扬机容量，故均采用XV3×2.5mm2+1.5mm2四芯绝缘铜电缆 。四、接地装置：1、接地体与接地线的敷设：人工接地线采用16mm2绝缘铜线，接地体现场采用48的圆钢埋入地下2.5米，端部焊接50×100钢板，再在钢板上打212孔用2根16mm2绝缘铜线与箱体相连。接地线与接地体的连接采用螺栓连接，接地线与接地设备的连接也采用螺栓连接。且设防松螺帽和防松垫片。施工现场的设备均应作保护接零，震动机械，搅拌机应作两处保护接零。五、防雷1、施工现场防雷装置的设置应遵以下规定：塔吊机械设备上的避雷针其保护范围按60°计算能够保护其他设备， 且最后退出现场。装修阶段：龙门架上设避雷针其保护范围按60°计算能够保护其他设备， 且最后退出现场。2、防雷装置利用自然接地体接地（塔身），保证电气连接并接地冲击电阻应小于30。 做防雷接地的设备，同时必须做重复接地。六、安全用电措施：1、安全用电技术措施：保证正确可靠的接地与接零。所有接地与接零处必须保证可靠的电气连接， 保护线 PE采用黄绿双色线，与相线工作零线严格区别，杜绝混用。a、保护零线应由 配电室的零线第一级漏电保护器电源侧的零线引出。b、保护零线在施工现场 1个总箱及2个分箱和1个塔机共4处重复接地，重复接地线应与保护零线相连接。c、保护零线的截面10mm2铜线(多股)，满足机械强度的要求。d、电气设备的正常情况下，不带电的金属外壳、框架、部件、管道、轨道、金属操作台以及靠近带电部分的金属围柱，金属门等均应做保护接零。配置漏电保护器：a、施工现场配电系统应在控制首端和末端配置两级漏电保护器。b、漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S， 潮湿和有腐蚀介质场所的漏电保护器，潜水泵额定漏电动作电流不大于15mA，其额定漏电动作时间应不大于0.1s。C、漏电保护器的使用接线应与基本保护系统相适应，相配合，在任何情况下，漏电保护器只能通过工作线。总箱及分箱采用固定式配电箱箱体中心距地高度1.5米，底座用红砖砌筑外面抹灰并刷黄黑相间的油漆，四周用木栅栏维护并设警示标记；开关箱实行一机一闸一箱一漏，采用移动式的开关箱 均设防护罩，箱体距地1米。采用固定式的开关箱距其所控制的设备距离最远的为2.8m，箱体中心距地1.5m。配电系统：a、开关、电器及电气装置完好无损，装设端正、牢固箱体固定设置未有拖地装置。b、带电导线之间的接头，采用专用绝缘胶带包扎绝缘良好.c、带电导线必须绝缘良好，上面严禁搭、挂、压其他物体。d、电气装置的电源进线端必须做固定连接。e、配电箱与开关箱应做名称、用途、型号、规格、分路标记并配锁，有专人负责。f、电气装置内部及周围临近区域不得有杂物，灌木和杂草等；电气装置应定期检修，检修时应做到：停电；悬挂停电标志牌；由相应级别的专业电工检修； 检修人员应配戴绝缘用品，使用绝缘工具；有统一组织和专人统一指挥。g、施工现场电缆埋设采用深埋60cm，电缆四周砌砖保护并且在电缆上下各铺设5cm厚细砂。过道保护采用深埋并穿钢管保护，其余均为穿PVC管保护。照明：a、 办公区室内照明采用220V，灯具距地高度大于2.4m。b、伙房、淋浴室内照明均采用防水防爆灯具及防水开关、插座。C、室外照明采用380V镝灯，临时室外照明距地高度大于3.5m。对各类用电人员进行安全用电知识培训。2、安全用电组织措施；施工前应向专业电工， 各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图，技术内容和注意事项， 并应在技术交底方案资料上履行交底人与被交底人的签字手续，载明交底日期。从临时用电工程安装完毕开始，定期对临时用电工程进行检测， 并做好检测记录。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录， 记载维修时间、地点、设备、内容、技术措施，处理结果，维修人员验收人员等。工程竣工后，临时用电工程拆除应有统一的组织和指挥， 并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。定期对专业电工和各类用电人员进行用电安全教育和培训， 经过考核合格者持证上岗。强化安全用电领导体制，改善电气技术队伍素质。七、电气防火措施1、电气防火技术措施：合理配置、整定，经常检查更换各种保护电器开关、元件，对电路和设备的过载， 短路故障进行可靠的保护。在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质；不使用火源。在电气装置相对集中钢筋棚及木工棚和总箱，均配置2个干粉灭火器 ，并挂禁止烟火警示牌。加强电气设备相间和相地间绝缘，防止闪烁。合理设置防雷装置。2、电气防火组织措施：建立易燃、易爆物和强腐蚀介质管理制度。建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。建立电气防火教育制度，经常进行电气防火知识教育和宣传， 提高各类用电人员防火自觉性。建立电气防火检查制度，发现问题及时处置。强化电气防火领导体制，建立以项目经理李海山为组长，技术负责人郝玉彬、安全员王建伟、电工王建华为组员的电气防火小组。八、示意图1、施工现场临时用电平面布置图2、施工现场电气系统图3、施工现场接地示意图4、施工现场重复接地平面布置图
