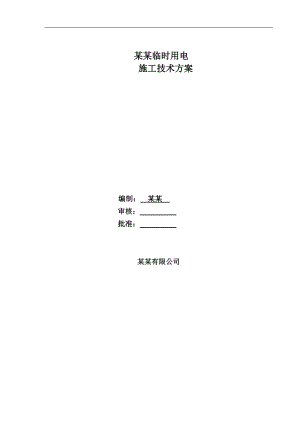

某某临时用电施工技术方案编制： 某某 审核： 批准： 某某有限公司某某铁路客专站前1标临时用电施工方案一 设计依据及原则1.1设计依据建设工程施工现场供用电安全规范GB5019493；施工现场临时用电安全技术规范JGJ462005；低压配电设计规范GB5005495；供配电系统设计规范GB5005295；通用用电设备配电设计规范GB5005593； 甲方提供的现场电源资料； 现场临时用电设备负荷和配置资料。1.2设计原则1满足施工用电设备要求，合理选择电力线、开关、漏电保护器等电器设备。2采用“三相五线制”供电系统，PE线电气设备连接要严格按防雷接地要求规定安装。3满足施工安全用电原则，认真做好保护接地、保护接零，电器设备的金属外壳、框架必须接地，保护接零采用TN-S接零保护用电系统，以免发生触电事故。4执行设计、施工和验收制度，施工用电由电力工程师根据现场实际情况参照用电安全规范进行设计，专职电工按图组织施工；由电力工程师组织安全员、质检员、施工负责人和电工参加对用电线路、电器安装进行验收。二 工程概况2.1项目概况新建大同至西安铁路客运专线站前1标位于忻州市原平市、忻府区境内，线路东起原平西站站前端DK166+850，向南跨越朔黄铁路、大运高速公路设忻州西站后至标端终点DK211+192.9，标段全长44.293Km。2.2标段范围线路起止里程：DK166+850DK211+192.9，正线长度44.293公里。三、临时用电平面布置及变压器的数量3.1 根据本标段工程项目设计和工程量分布情况，经过用电量计算，共计划安装变压器38台。其中：一项目部3台，主要承担原平西站,上院跨朔黄铁路特大桥、北岗河大桥及路基施工用电。起迄里程DK166+800-DK174+455。二项目部8台，主要承担DK174+455-DK188+210柴家庄北云中河特大桥施工用电。三项目部7台，主要承担柴家庄1#隧道、柴家庄2#隧道、顿村隧道、秦城特大桥及DK188+210-DK196+668段路基的施工用电。四项目部3台，主要承担DK204+640-DK207+615忻州隧道的施工用电。五项目部14台，主要承担DK196+668-DK211+192.9（除忻州隧道）段，主要承担忻州跨大运特大桥，忻州西站、解原特大桥、北村水库特大桥、肖家峪特大桥及路基施工用电。六项目部3台，主要承担本标段573孔箱梁的制作任务，位于DK174+200-DK174+700原平市王家庄境内。3.2 设置的38台变压器总容量为19595KVA，其中原平市境12台，忻州市忻府区26台。3.3 变压器的型号及安装地点一览表变压器型号及安装地点表施工单位序号里程在线路型号单位数量备注左（m）右（m）一工区1DK172+45020315KVA台1站场软基2DK167+7008315KVA台1大桥站场软基3DK171+30020500KVA台1桥钢筋加工厂4DK169+27570630KVA台1拌和站二工区4DK175+45030315KVA台1北云中河特大桥5DK177+400100315KVA台1北云中河特大桥6DK180+28450315KVA台1北云中河特大桥7DK182+900200315KVA台1北云中河特大桥8DK185+100150315KVA台1北云中河特大桥9DK187+10030315KVA台1北云中河特大桥10DK181+200100630KVA台1拌和站、钢筋加工厂11DK181+350100630KVA台1拌和站、钢筋加工厂三工区12DK188+720800KVA台1柴1#隧入口13DK190+185800KVA台1柴1#隧出口14DK190+240800KVA台1柴2#隧入口15DK190+980800KVA台1柴2#隧出口16DK194+110800KVA台1顿村隧入口17DK195+615800KVA台1顿村隧出口18DK195+500800KVA台1拌和站、钢筋加工厂四工区19DK204+62040800KVA台1忻州隧入口20DK207+60040800KVA台1忻州隧出口21DK205+650300630KVA台1斜井六工区22DK197+080315KVA台1忻州跨大运特大桥23DK198+100200KVA台1忻州跨大运特大桥24DK199+100200KVA台1忻州跨大运特大桥25DK200+200630KVA台1车站路基26DK201+200630KVA台1车站路基27DK202+200630KVA台1车站路基28DK203+000200KVA台1解村特大桥29DK204+000315KVA台1解村特大桥30DK208+200315KVA台1北村水库特大桥31DK208+900315KVA台1肖家峪特大桥32DK209+100400KVA台1拌和站33DK209+800315KVA台1肖家峪中桥34DK210+700250KVA台2肖家峪大桥、南凉村大桥梁厂35DK174+700630KVA台3原平制梁厂合计19595KVA 台383.4 变压器安装平面布置图(详见附图)四 主要用电设备及选择变压器1号变压器需用电机械设备：电焊机、切筋机、弯筋机、调直机、切割机、120搅拌机、90搅拌机、照明生活用电、箱式高温炉、水泥负压筛析仪、水泥恒温恒养护箱、多功能电动击实仪、电动液压脱模器、砂浴电炉、电热鼓风干燥箱、振击式标准振筛机、恒温水浴箱、单轴卧式砼搅拌机、养护室、空调等使用电量合计650千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1500KW P2120KVA P430KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*500/0.75+0.6*120+30*1502KVA根据现场实际情况，选择变压器容量为630KVA 1台2号变压器需用电机械设备：电焊机、照明生活用电、电焊机、振捣棒、砼输送泵、施工照明用电等使用电量合计350千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1300KW P230KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*300/0.75+0.6*30+20*1278KVA根据现场实际情况，选择变压器容量为315KVA 1台3号变压器需用电机械设备：电焊机、砼输送泵、振捣棒、切割机、弯曲机等用电使用量合计500千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1420KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*420/0.75+0.6*60+20*1392KVA根据现场实际情况，选择变压器容量为500KVA 1台4号变压器需用电机械设备：电焊机、振捣棒、砼输送泵、照明用电等用电使用量合计300千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1220KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*220/0.75+0.6*60+20*1232KVA根据现场实际情况，选择变压器容量为315KVA 1台5号变压器需用电机械设备：交流弧焊机、振动器、水泵、探照灯等用电使用量合计400千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1320KW P260KVA P420KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*320/0.75+0.6*60+20*1312KVA根据现场实际情况，选择变压器容量为315KVA 1台6号变压器需用电机械设备：冲击钻、冲击钻、泥浆泵、交流弧焊机、振动器、水泵、振动器、水泵、探照灯等使用电量合计300千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1260KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*260/0.75+0.6*30+10*1236KVA根据现场实际情况，选择变压器容量为315KVA 1台7号变压器需用电机械设备：6交流弧焊机、振动器、水泵、探照灯等使用电量合计275千瓦。根据用电设备的实际需要，采用计算式：Smp=KxPem/cos(KVA)K1P1/cos+K2P2+K3P3+K4P4P1235KW P230KVA P410KWK1=0.6 K2=0.6 K3=0.8 K4=1.0cos0.75总的负荷为：Smp0.6*235/0.75+0.6*30+10*1216KVA根据现场实际情况，选择变压器容量为315KVA
