聚氨酯化学与工艺9泡沫.ppt

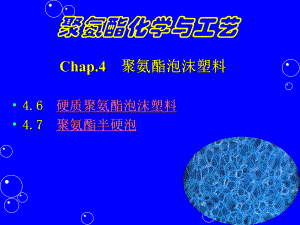

聚氨酯化学与工艺聚氨酯化学与工艺4.6 硬质聚氨酯泡沫塑料硬质聚氨酯泡沫塑料4.6.1聚氨酯硬泡的性能聚氨酯硬泡的性能低密度硬泡：2530kg/m3中密度硬泡：4060kg/m3高密度硬泡：大于150kg/m3日本绝热硬泡标准在在2020条件下存放条件下存放24h24h，硬质泡沫体的线性变化率小于，硬质泡沫体的线性变化率小于1 1、聚氨酯硬泡的绝热性能优越、聚氨酯硬泡的绝热性能优越 聚氨酯硬泡的闭孔结构含量大于聚氨酯硬泡的闭孔结构含量大于9090，封闭在，封闭在泡孔内的气体具有极低的热传导系数。泡孔内的气体具有极低的热传导系数。建筑材料绝热性能比较建筑材料绝热性能比较材料材料导热系数导热系数/kcal(mh)保温层厚保温层厚度度/mm材料材料导热系数导热系数/kcal(mh)保温层保温层厚度厚度/mmP U硬泡硬泡0.02025轻软木轻软木0.05050聚苯乙聚苯乙烯泡沫烯泡沫0.03540纤维板纤维板0.05665矿物棉矿物棉0.04045混凝混凝土块土块0.300380膨胀膨胀硅藻土硅藻土0.04550普通砖普通砖0.6008604.6.2原料体系原料体系品种品种NCO质量分数质量分数/%粘度（粘度（25）官能度官能度用途用途PM-100(原原MR)30.032.01002002.7粘合剂、硬泡粘合剂、硬泡PM-20030.532.01502502.7浇注及喷涂硬泡浇注及喷涂硬泡PM-30030.032.02503002.8喷涂硬泡喷涂硬泡PM-40030.032.03507003.0PIR硬泡硬泡Millionate MR-10030.532.0150250喷涂硬泡、板材喷涂硬泡、板材Millionate MR-20030.532.0150250通用通用Millionate MR-200S31.032.5100200浇注硬泡浇注硬泡Coronate 140029.031.0400700高密度模塑泡沫高密度模塑泡沫Coronate 110730.532.5100200涂料、硬泡涂料、硬泡Coronate 113031.032.080130喷涂硬泡喷涂硬泡Coronate 113231.032.060100喷涂硬泡喷涂硬泡Lupronate M20s30.531.5170250硬泡、半硬泡等硬泡、半硬泡等PAPI 2731.41802.7硬泡等硬泡等注：注：PM为烟台万华产品，为烟台万华产品，Millionate及及Coronate为日本聚氨酯株式会社牌为日本聚氨酯株式会社牌 号，号，Lupronate为德国为德国BASF产品，产品，PAPI 27为美国为美国DOW化学产品化学产品几种几种PAPIPAPI产品的质量指标产品的质量指标4.6.3 聚氨酯硬泡结构与性能的关系聚氨酯硬泡结构与性能的关系 根据高倍电子显微镜观察，聚根据高倍电子显微镜观察，聚氨酯泡沫塑料的泡孔结构主要呈现为氨酯泡沫塑料的泡孔结构主要呈现为五边形构成的十二面体结构五边形构成的十二面体结构(上图上图)。泡沫体在发泡成型的过程中，泡孔的泡沫体在发泡成型的过程中，泡孔的立体结构受到聚合物网络骨架、发泡立体结构受到聚合物网络骨架、发泡时产生气体的扩散等各种内力和外力时产生气体的扩散等各种内力和外力综合作用的结果。另外，在泡沫形成综合作用的结果。另外，在泡沫形成时，随着泡沫的上升，在内、外力的时，随着泡沫的上升，在内、外力的作用下，作用下，生成的泡孔结构并非是理想的十二面体生成的泡孔结构并非是理想的十二面体 温度对硬泡力学性能的影响温度对硬泡力学性能的影响4.6.4硬泡成型工艺硬泡成型工艺4.6.5几种聚氨酯硬泡制品的制造几种聚氨酯硬泡制品的制造 双软饰面保温板材生产示意图双软饰面保温板材生产示意图1 1上、下饰面输送辊；上、下饰面输送辊；2 2传动辊；传动辊；3 3混合头；混合头；4 4压缩输送带；压缩输送带；5 5冷却区；冷却区；6 6纵向切割区；纵向切割区；7 7横向切割区；横向切割区；8 8码垛区；码垛区；9 9成品成品 软硬饰面保温板材生产示意图软硬饰面保温板材生产示意图1衬材输送辊；衬材输送辊；2，4传动辊；传动辊；3软饰面输送辊；软饰面输送辊；5硬质饰面材的放置硬质饰面材的放置6加热器；加热器；7混合头；混合头；8冷却区；冷却区；9输送带；输送带；10浮动板；浮动板；11固定板固定板12发泡区发泡区4.6.5.2冰箱等腔体的浇注冰箱等腔体的浇注冰箱保温冰箱保温冷藏集装箱冷藏集装箱4.6.5.3管道保温层管道保温层4.6.6聚异氰脲酸酯泡沫塑料聚异氰脲酸酯泡沫塑料 配方配方聚酯多元醇聚酯多元醇70CFC-1155.5匀泡剂匀泡剂2.5三聚催化剂三聚催化剂适量适量异氰酸酯异氰酸酯242异氰酸酯指数异氰酸酯指数3.0泡沫性能泡沫性能密度密度/kg/m3氧指数氧指数导热系数导热系数W/(mk)0.01530天后天后 W/(mk)0.021闭孔率闭孔率/89压缩强度压缩强度/kPa248脆性（质量损失）脆性（质量损失）/%7体积变化体积变化/%11012510.20.971.32.4211.93.0281.83.0PIRPIR泡泡沫沫配配方方及及性性能能PIR泡沫泡沫4.7聚氨酯半硬泡聚氨酯半硬泡4.7.2整皮半硬泡整皮半硬泡汽车仪表盘和方向盘汽车仪表盘和方向盘微发泡轮胎微发泡轮胎PU鞋底鞋底轮胎支撑体轮胎支撑体汽车限位减震块汽车限位减震块减震块减震块返回目录返回目录机械减震器机械减震器
