综合布线工程案例讲义.ppt

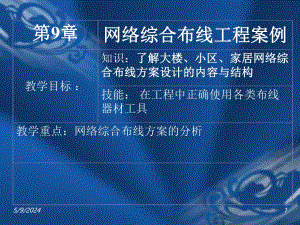

5/9/20241第第9章章 网络综合布线工程案例网络综合布线工程案例教学目标：知识：了解大楼、小区、家居网络综了解大楼、小区、家居网络综合布线方案设计的内容与结构合布线方案设计的内容与结构 技能：在工程中正确使用各类布线器材工具教学重点：网络综合布线方案的分析 5/9/2024第9章 网络综合布线工程案例w大厦综合布线系统方案(1)w大厦综合布线系统方案(2)w小区综合布线系统方案w家居综合布线系统方案 5/9/2024大厦综合布线系统方案(1)w工程概况 某政府机关办公大楼，大楼共10层，楼长70米，1至4楼宽大45米，5至10楼宽30米（见图），楼层高3米。大楼在土建时均已经设计和安装了综合布线系统所需要的线槽线管，因此设计和施工当中不需要对此部分做设计及预算。根据用户的需求，需要设计及安装综合布线系统。在综合布线系统上传输的信号种类为数据和语音。每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。5/9/2024系统设计-方案(1)1 需求分析 2 系统设计 3 工作区子系统 4 水平子系统 5 管理子系统 6 垂直子系统 7 设备子系统5/9/2024信息点分布图-方案(1)5/9/2024水平和垂直线缆计算-方案(1)w 水平线缆计算方法:L平均=(L最长+L最短)/2)*1.1)+6S总=L平均*504/305米/箱。w 垂直主干线缆的计算方法：垂直线缆长度(单位：米)=(距MDF层数层高电缆井至MDF距离端接容限(光纤10m，双绞线6m)(每层需要根数)5/9/2024 GCS管理-方案(1)w GCS色标标计方案示意图 蓝场蓝场白场白场紫场信息出口水平子系统水平子系统垂直子系统5/9/2024主要工程量表-方案(1)5/9/2024材料预算-方案(1)5/9/20241-4层信息点平面图-方案(1)1-4层 平 面 图活 动 中 心弱 电 竖 井线 缆 由此 孔 上管 理 机 房5/9/20245-10层信息点平面图-方案(1)5-10层 平 面 图分 配 线 间5/9/2024系统拓扑图-方案(1)一楼大楼中心主配线间Cat 5e UTP4芯多模铠装光缆*1Cat 5e UTP五类50对大对数电缆*1数据信息点*27语音信息点*27二楼配线间弱电竖井4芯多模铠装光缆*1五类50对大对数电缆*1三楼配线间Cat 5e UTPCat 5e UTP数据信息点*27语音信息点*274芯多模铠装光缆*1五类50对大对数电缆*1四楼配线间Cat 5e UTPCat 5e UTP数据信息点*27语音信息点*274芯多模铠装光缆*1五类50对大对数电缆*1五楼配线间Cat 5e UTPCat 5e UTP数据信息点*24语音信息点*244芯多模铠装光缆*1五类50对大对数电缆*1六楼配线间Cat 5e UTPCat 5e UTP数据信息点*24语音信息点*244芯多模铠装光缆*1五类50对大对数电缆*1七楼配线间Cat 5e UTPCat 5e UTP数据信息点*24语音信息点*244芯多模铠装光缆*1五类50对大对数电缆*1八楼配线间Cat 5e UTPCat 5e UTP数据信息点*24语音信息点*244芯多模铠装光缆*1五类50对大对数电缆*1九楼配线间Cat 5e UTPCat 5e UTP数据信息点*24语音信息点*244芯多模铠装光缆*1五类50对大对数电缆*1十楼配线间Cat 5e UTPCat 5e UTP数据信息点*24语音信息点*24Cat 5e UTPCat 5e UTP数据信息点*27语音信息点*27五类大对数电缆4芯多模铠装光缆F/2F/3F/4F/5F/6F/7F/8F/9F/10F/15/9/2024大厦综合布线系统方案(2)工程概况w大厦是著名的双塔甲级商业大楼。多数用户需要采用共享宽带接入Internet网络。在宽带方面较少有专线要求，因此*大厦的业务需求为共享宽带接入。w该大厦为双塔结构，其中南塔高30层，北塔高34层。根据大厦实际情况，考虑节约成本和便于管理的目的，在南塔10层设立中心机房。分别在南塔7、18、26层和北塔12层、20层、28层的弱电井设立配线间（管理间）。5/9/2024综合布线系统设计-方案(2)1 需求分析 2 系统设计 3 工作区子系统 4 水平子系统 5 管理子系统 6 垂直子系统 7 设备子系统 产品选型5/9/2024信息点分布表-方案(2)5/9/2024主要工程量表-方案(2)5/9/2024预算-方案(2)5/9/2024综合布线拓扑结构图-方案(2)超5类UTP*10超5类UTP*14超5类UTP*4超5类UTP*5超5类UTP*10超5类UTP*5（72点）（38点）1F7F8F2F11F9F10F超5类UTP*7南塔7层配线间中心机柜超5类UTP*4超5类UTP*19超5类UTP*10超5类UTP*16超5类UTP*10超5类UTP*14超5类UTP*13超5类UTP*15超5类UTP*16超5类UTP*18超5类UTP*10超5类UTP*14超5类UTP*15超5类UTP*15超5类UTP*11超5类UTP*15（87点）（89点）19F14F12F13F18F16F15F22F20F21F25F23F24F29F28F26F27F30F超5类UTP*8超5类UTP*4超5类UTP*8南塔18层配线间南塔10层超5类UTP*4南塔26层配线间6芯室外多模光缆*1接入交换机超5类UTP*4超5类UTP*7超5类UTP*8超5类UTP*2超5类UTP*6超5类UTP*5北塔12层配线间12芯室内多模光缆*1（53点）9F8F7F12F10F11F超5类UTP*5超5类UTP*6超5类UTP*5超5类UTP*7超5类UTP*6超5类UTP*7超5类UTP*7超5类UTP*6超5类UTP*4超5类UTP*4超5类UTP*9超5类UTP*6超5类UTP*4超5类UTP*6超5类UTP*6超5类UTP*5超5类UTP*5超5类UTP*6超5类UTP*7超5类UTP*6超5类UTP*6北塔20层配线间5类UTP*45类UTP*4北塔28层配线间（58点）（46点）19F15F13F14F18F16F17F23F22F20F26F24F25F33F30F29F28F27F32F31F34F接入交换机接入交换机接入交换机接入交换机接入交换机5/9/2024系统路由图-方案(2)58米（UTP5*3）120米（室内12芯多模光纤*1）接入交换机6F7F28F20F12F80米（UTP5*3）120米（室内6芯多模光纤*1）接入交换机40米（UTP5*3）接入交换机接入交换机北塔26F核心交换机78米（UTP5*3）40米（UTP5*3）40米（UTP5*3）40米（UTP5*3）接入交换机接入交换机100米（室内6芯光纤*3）10F18F南塔5/9/2024主设备间机柜设备布置图-方案(2)模块式配线架核心交换机5类UTP主机房机柜设备布置图直流配电屏5/9/2024分配线间机柜设备布置图-方案(2)600mm600mm接入交换机24口模块式配线架CAT 5e UTP5/9/2024交换机端口布置图-方案(2)24端口模块式配线架交换机端口分布示意图1端口千兆以太网端口24端口10/100Mbps以太网端口5/9/2024小区综合布线系统方案w工程概述 本工程（*小区）位于*地区旧城区的中心地段，本设计需宽带接入的住宅在*小区和惠福路之间濠畔街一侧，分为A栋、B栋、C1栋、C2栋、D栋、E栋、F1、F2栋、G栋，这些楼之间都有一定的人行道或空地间隔。这些楼房一层为商铺或仓库，其中A、B栋为9层，2到9层为标准层，每层有21户；C1、C2栋为8层，2到8层为标准层，C1栋每层有14户，C2栋每层有6户；D栋为8层，2到8层为标准层，每层有6户；E栋为8层，2到8层为标准层，每层有9户；F1、F2栋为9层，2到9层为标准层，每层总计有14户；G栋为9层，2到9层为标准层，每层有28户。本管理区从A栋到G栋首层层高均为4.5米，标准层层高为3米。小区共设置875个信息点5/9/2024小区综合布线系统方案w系统设计需求分析系统设计工作区子系统水平子系统管理子系统垂直子系统设备子系统w现场安装、桥架线管设计及防雷措施5/9/2024小区综合布线拓信息点分布5/9/2024小区综合布线主要工程量表5/9/2024小区综合布线预算15/9/2024小区综合布线预算25/9/2024小区综合布线预算35/9/2024小区平面图A栋B栋C1栋C2栋D栋E栋F2栋F1栋G栋 小区平面5/9/2024家居综合布线系统方案w家居综合布线/连网分析确定一个有计划的和长期的策略家居综合布线/连网的方案选择实施中多方面的配合w家居产品的一般选型原则w家居布线注意事项w家居网络的主要应用5/9/2024家居综合布线示意图厕所厨房餐厅小孩卧室老人卧室主卧室客厅网络信息点网络信息点网络信息点网络信息点家庭布线箱
