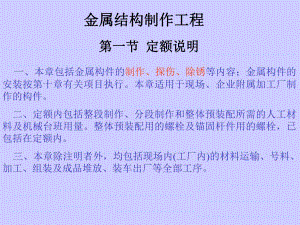

金属结构制作工程金属结构制作工程 第一节第一节 定额说明定额说明 一、本章包括金属构件的制作、探伤、除锈等内容；金属构件的安装按第十章有关项目执行。本章适用于现场、企业附属加工厂制作的构件。二、定额内包括整段制作、分段制作和整体预装配所需的人工材料及机械台班用量。整体预装配用的螺栓及锚固杆件用的螺栓，已包括在定额内。三、本章除注明者外，均包括现场内(工厂内)的材料运输、号料、加工、组装及成品堆放、装车出厂等全部工序。四、本章未包括加工点至安装点的构件运输，构件运输按相应章节规定计算。五、本章构件制作项目中，均已包括刷一遍防锈漆工料。六、钢筋混凝土组合屋架钢拉杆，按屋架钢支撑计算。七、轻钢屋架是指每榀重量小于1t的钢屋架。八、钢屋架、钢托架制作平台摊销子目中的单位t是指钢屋架、钢托架的重量。第一节第一节 工程量计算规则工程量计算规则 一、金属结构制作，按图示钢材尺寸以吨计算，不扣除孔眼、切边的重量。焊条、铆钉、螺栓等重量，已包括在定额内不另计算。在计算不规则或多边形钢板重量时，均以其最大对角线乘最大宽度的矩形面积计算。多边形钢板重量最大对角线长度最大宽度多边形钢板重量最大对角线长度最大宽度 面密度（面密度（kg/2）不规则或多边形钢板按矩形计算，见图71所示，即SAB。图71 二、实腹柱、吊车梁、H型钢等均按图示尺寸计算，其中腹板及翼板宽度按每边增加25计算。三、制动梁的制作工程量包括制动梁、制动桁架、制动板重量；墙架的制作工程量包括墙架柱、墙架梁及连接柱杆重量；钢柱制作工程量包括依附于柱上的牛腿及悬臂梁和柱脚连接板的重量。四、铁栏杆制作，仅适用于工业厂房中平台、操作台的钢栏杆。民用建筑中铁栏杆按其他章节有关项目计算。五、钢漏斗的制作工程量，矩形按图示分片，圆形按图示展开尺寸，并以钢板宽度分段计算，每段均以其上口长度（圆形以分段展开上口长度)与钢板宽度，按矩形计算，依附漏斗的型钢并入漏斗重量内计算。六、计算钢屋架、钢托架、天窗架工程量时，依附其上的悬臂梁、檩托、横档、支爪、檩条爪等分别并入相应构件内计算。七、X射线焊缝无损探伤，按不同板厚，以“10张”(胶片)为单位。拍片张数按设计规定计算的探伤焊缝总长度除以定额取定的胶片有效长度(250)计算。八、金属板材对接焊缝超声波探伤，以焊缝长度为计量单位。例7-2某工程钢屋架如图73所示，计算钢屋架工程量，确定定额项目。16长共个=8图73 解：上弦重量3.40227.398100.61kg 下弦重量5.6021.5817.70kg立杆重量1.703.776.41kg斜撑重量1.50223.7722.62kg 号连接板重量0.70.5262.8043.96kg号连接板重量0.50.4562.8014.13kg号连接板重量0.40.362.807.54kg檩托重量0.14123.776.33kg屋架工程量100.6117.706.4122.6243.9614.137.546.33219.30kg轻钢屋架制作（包括刷防锈漆）套7-2-1定额基价4819.67元/t钢屋架制作平台摊销 套7-9-1定额基价191.02元/t
