工程测量实习报告汇报PPT.ppt

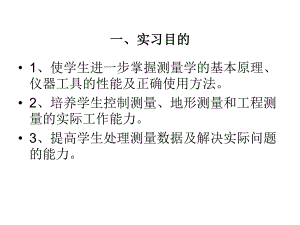

一、实习目的一、实习目的 1、使学生进一步掌握测量学的基本原理、仪器工具的性能及正确使用方法。2、培养学生控制测量、地形测量和工程测量的实际工作能力。3、提高学生处理测量数据及解决实际问题的能力。二、每组任务内容二、每组任务内容 1、完成测区内导线测量。2、完成一幅（1/500或1/1000）地形图测绘。3、根据专业不同，完成建筑施工测量、管线测量或公路测量。三、实习具体内容与测量程序提要三、实习具体内容与测量程序提要(一一)、控制测量：在测区内采用导线测量、控制测量：在测区内采用导线测量、水准测量加密控制点以满足测图和工程测水准测量加密控制点以满足测图和工程测量的需要。量的需要。1、平面控制：在测区内依地形条件选点，组成附合或闭合导线，以经纬仪测角；钢尺量边计算各控制点坐标。、测角：以测回法施测，每站测两个测回，第一测回度盘起始读数在0附近，第二测回起始读数取90附近，每测回的两半测回角值之差不超过40（J6），各测回的平均角值之差不超过30（J6），一般应以测钎为照准目标，经纬仪对中误差不应超过3mm。记录计算详见附表1。、量距：目估定线，边长以钢尺往返丈量，读数至毫米，往返相对误差应不大于1/3000。记录计算详见附表2。、内业计算：角度取至秒，距离取至毫米。（J6），为测站数；。记录计算详见附表3。2、高程控制：从水准点引测水准路线，求各控制点高程。mm（为测站数）。记录计算详见附表4、附表5。（二）、碎部测量：经纬仪测记法测图。（二）、碎部测量：经纬仪测记法测图。1、绘制坐标方格网并展绘导线点：首先以对角线法绘制10cm10cm的坐标格网，再以格网为准展绘导线点。精度要求如下：、从对角线取的矩形图廓，图廓对应边长两对角线长度应相等，其差值不得超过图上0.2mm。、绘出坐标格网，量各方格边长及其对角线，其与理论长度之差不得超过图上0.2mm，并以直尺检查各方格点是否在一直线上。、在方格网上，按测图比例尺展绘导线点，并量图上控制点间边长与实地丈量边长之差不得超过图上0.3mm。、展绘后的导线点，按地形图图式要求绘出图根点符号，并注记点号及高程。1:500500550600650700500550600650700750P451.888P152.11752.234P2P353.648 2、碎部点的施测：在导线点上安置经纬仪，选取特征点立尺，以极坐标法求出立尺点在图上的点位及高程。记录计算详见附表6。在经纬仪仪附近23米处安置小平板仪边测边绘。、经纬仪的安置，要使对中、整平、定向统一，对中误差可允许在0.005M厘米之内（M为测图比例尺分母），定向以远方向为宜，最终要特别注意定向的准确性。、地物点要随测随连，及时绘出地物轮廓。地形点布置要均匀并有代表性，一般地形点密度相应图上间隔约34cm一点，以0.5或1m等高距勾绘等高线。、除起伏变化的特征点必须测出高程外，路中心、交叉口、建筑物出入口均应测高程，路中心在图上每隔10cm左右应有高程点，高程注记至cm。、为接图需要，每幅图的四边至少测出图廓外5mm。、施测过程中应进行三项检查：、定向检查：每测1015个地形点后，要检查原定方向，以发现图板是否碰动。、邻站检查：每当搬至新测站整置仪器后，首先观测上一站已测的明显地物点23个。同一地物点要求相邻测站所测位置相差不大于图上0.5mm，高程之差不大于0.1m。、实测检查：丈量所测地图点间距离（如房屋边长）与图上相应两点间距离进行比较，其较差应不大于图上0.5mm。3、图的拼接与整饰：两相邻图幅接边时，规定明显地物偏差应在1mm以内，同高程等高线偏差在1/2等高线平距以内时取平均位置改正两图。如超过限差应查明原因进行改正，最后按图式规定要求整饰全图。（三）、工程测量（选作）（三）、工程测量（选作）1、建筑物主轴线放样、在本组所测地形图中选择一地块，设计出某拟建厂房（图1基础平面图）主轴线点坐标，并绘制在图上。、按本组测区内地形设计建筑物的0高程位置。、利用已有导线点作为放样控制点，计算出用极坐标法放样主轴线的有关数据，角度取至秒，距离取至毫米。并在实地测设主轴线点。、精度要求：测设角度，用盘左、盘右取中方法；测设距离，用仪器定线，往返丈量，其相对误差为1/5000以内，检测角度与设计角度之差应不超过40（J6）或24（J2）；实量距离与设计距离相比较，其相对误差应小于1/3000。、根据导线点高程与0设计高程，测设2个0标志。四、仪器工具的正确使用 （详见教材）五、应交资料 1、地形图一张/组。2、测角、量距、水准测量记录表一份/组。（以上两项以小组提交）3、实习总结报告一份/人。4、控制点坐标计算表一份/人。（可附在实习报告中）5、高程计算表一份/人。（可附在实习报告中 六、实习组织与时间安排 组织：组织：以五至七人一组为单位，设组长一人，负责本组的测量组织及安排，并负责与外组协调工作；小组设仪器安全人员一人，负责本组仪器设备安全保管。时间安排：时间安排：第七、八周（2014.10.13至2014.10.24）七、注意事项 1、遵守操作规程，认真负责，加强各项校核工作。2、记录要真实、完善、整洁，绘图清晰、美观。3、注意轮换作业、共同提高。4、精心爱护仪器、工具、（参阅“测量仪器、工具使用守则”）注意仪器安全。5、团结一致，计划安排好每天工作。精神集中，配合紧密。八、评定实习成绩参考项目 1、经纬仪、水准仪操作考查。2、成果资料验收。（见五、应交资料）3、实习中的表现，个人在完成小组任务中的作用。4、凡伪造数据者按不及格论。5、凡累计缺席达到教务处规定限度者，按不及格论。6、个人总结收获与体会（实习总结报告）。实习报告1.封面 实习名称，地点，起止日期，班级，组别，姓名（采用统一模板）；2.目录；3.前言说明实习目的、任务及要求；4.内容实习的项目、程序、方法、精度、计算成果及示意图，按实习顺序逐项编写；5结束语实习的心得体会，意见和建议。二应交作业 1小组应交作业（1）经纬仪，水准仪检校成果（2）平面和高程控制测量记录及计算表（3）碎部测量记录手薄（4）1：500比例尺地形图一张 2个人应交作业（1）平面控制测量的计算成果（可附在实习报告中）（2）高程控制测量的计算成果（可附在实习报告中）（3）实习报告
