单层工业厂房结构的组成和布置.ppt

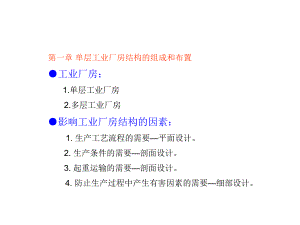

第一章 单层工业厂房结构的组成和布置工业厂房：1.单层工业厂房 2.多层工业厂房影响工业厂房结构的因素：1.生产工艺流程的需要平面设计。2.生产条件的需要剖面设计。3.起重运输的需要剖面设计。4.防止生产过程中产生有害因素的需要细部设计。工业厂房的分类：1.小型工业厂房吊车起重量Q5t；厂房跨度L15m；厂房柱高H6m 2.大型工业厂房吊车起重量Q150t；厂房跨度L 36m 3.中型工业厂房吊车起重量Q、厂房跨度、厂房柱高居中 单层工业厂房的结构种类单层工业厂房的结构种类按结构材料按结构材料砌体混合结构（砌体混合结构（钢结构钢结构钢筋混凝土结构钢筋混凝土结构m15,t 5lQ）m36,t250lQ）（按结构形式按结构形式排架结构（等高、不等高、锯齿形）排架结构（等高、不等高、锯齿形）刚架结构（两铰门架、三铰门架）刚架结构（两铰门架、三铰门架）钢钢混凝土混合结构混凝土混合结构等高排架等高排架不等高排架不等高排架锯齿型排架锯齿型排架1-1 单层工业厂房结构的组成和传力途径1-1-1 单层工业厂房的组成：一.单层工业厂房的组成：屋面板、天窗、屋架（屋面梁）、屋面支撑、吊车梁系统、排架柱、柱间支撑、抗风柱、围护结构、基础。1）屋面板2）天沟板3）天窗架4）屋架5）托架6）吊车梁7）排架柱8）抗风柱9）基础10）连系梁11）基础梁12）天窗架垂直支撑13）屋架下弦横向支撑14）屋架垂直支撑15）柱间支撑二.单层工业厂房横向平面排架的组成：1.组成：屋架（屋面梁）排架柱 排架柱基础 1F2.作用：主要传递竖向荷载及横向水平荷载至地基。三.单层工业厂房纵向平面排架的组成：1.组成：连系梁吊车梁排架柱排架柱基础2.作用：主要传递纵向水平荷载至地基。1-1-2 单层工业厂房的荷载：一.永久作用恒载（结构构件及装修自重）二.可变作用1.屋面活荷载2.风荷载 3.雪荷载4.屋面积灰荷载5.吊车荷载 a.吊车竖向荷载 b.吊车纵向、横向水平荷载6.地震作用7.其它作用1-1-3 单层工业厂房的传力途径：一.横向排架竖向荷载的传递路线：1.屋面活荷载、雪荷载、屋面积灰荷载屋面板屋架排架柱基础；2.吊车轮压吊车梁排架柱牛腿排架柱基础；3.墙体荷载连系梁（基础梁）排架柱基础；二.横向排架水平荷载的传递路线：1.风荷载墙体排架柱基础；2.吊车横向水平荷载吊车梁排架柱基础；1-1-3 单层工业厂房的传力途径：三.纵向排架水平荷载的传递路线：1.风荷载山墙抗风柱屋盖支撑连系梁排架柱基础；2.吊车纵向水平荷载吊车梁排架柱基础；1-2 单层工业厂房的平面、剖面设计1-2-1 单层工业厂房的平面布置：一.定位轴线：1.跨度18m：一般以6m（60M0）进级，如24m、30m、36m等，必要时也可以21m、27m、33m等。3.柱距：一般以6m或6m的倍数，如6m、12m、18m等，必要时也有9m柱距。1-2 单层工业厂房的平面、剖面设计1-2-1 单层工业厂房的平面布置：二.构件的平面布置：屋面板支撑于屋架上屋架支撑于排架柱上 吊车梁支撑于排架柱牛腿上排架柱支撑于基础上1-2 单层工业厂房的平面、剖面设计1-2-2 单层工业厂房的剖面布置：一.厂房的高度：二.天窗：平天窗纵向矩形天窗横向天窗 1-2 单层工业厂房的平面、剖面设计1-2-2 单层工业厂房的剖面布置：三.外墙：砖墙、混凝土大型墙板、石棉水泥瓦板墙、V型折板墙四.厂房的剖面形式：1-3 单层工业厂房的支撑布置支撑的作用-1施工及使用阶段的几何稳定性：保证屋盖结构和厂房纵向结构形成几何不变体系.1-3 单层工业厂房的支撑布置支撑的作用-2增强横向及纵向水平刚度及空间整体性：1-3 单层工业厂房的支撑布置支撑的作用-3增加侧向支点，改善侧向稳定性：支撑可以作为屋架弦杆的侧向支承点,减少弦杆在屋架平面外的计算长度。1-3 单层工业厂房的支撑布置支撑的作用-4传递纵向水平力：将纵向风荷载、吊车纵向水平力、纵向地震荷载传给主要承重结构。1-3 单层工业厂房的支撑布置1-3-1 单层工业厂房的屋盖支撑：上弦横向水平支撑 设置在相邻两榀屋架上弦平面内的横向水平支撑上弦横向水平支撑上弦横向水平支撑的设置原则：1、跨度较大的无懔体系屋盖，山墙抗风柱与屋架上弦连接时。2、设有天窗，应在厂房第一或第二柱间设置。3、钢屋架屋盖，如较长（60m），在中部设置。1-3 单层工业厂房的支撑布置1-3-1 单层工业厂房的屋盖支撑：下弦横向水平支撑 设置在相邻两榀屋架下弦平面内的横向水平支撑下弦横向水平支撑下弦横向水平支撑的设置原则 1、山墙抗风柱与屋架下弦连接时。2、厂房内有较大的振动源。3、厂房内有纵向运行的悬挂吊车，且吊点设置在屋架下弦时。4、钢屋架屋盖，一般情况下都设置。1-3 单层工业厂房的支撑布置1-3-1 单层工业厂房的屋盖支撑：纵向水平支撑 设置在屋架下弦第一节间的纵向水平支撑纵向水平支撑纵向水平支撑的设置原则 1、厂房内设有托架。2、厂房内有软钩桥式吊车，吊车吨位较大，厂房较高。3、厂房内有硬钩桥式吊车或5吨以上的锻锤时。1-3 单层工业厂房的支撑布置1-3-1 单层工业厂房的屋盖支撑：垂直支撑1-3 单层工业厂房的支撑布置1-3-1 单层工业厂房的屋盖支撑：系杆 1-3 单层工业厂房的支撑布置1-3-2 单层工业厂房的柱间支撑：上柱柱间支撑下柱柱间支撑1-4 单层工业厂房的围护结构布置屋面板墙体抗风柱圈梁、连系梁、过梁、基础梁
