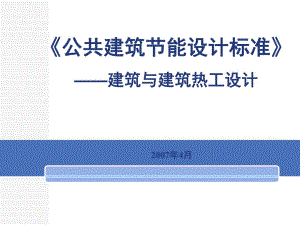

公建设计标准.ppt

2007年年4月月公共建筑节能设计标准公共建筑节能设计标准建筑与建筑热工设计建筑与建筑热工设计 主要内容主要内容一、标准的意义一、标准的意义二、标准的条文二、标准的条文三、按标准进行建筑节能设计三、按标准进行建筑节能设计四、按标准进行施工图审查四、按标准进行施工图审查一、标准的意义 1、标准的性质 代号GB 50189-2005国家标准 标准的发布时间 2005-04-04 标准的实施时间 2005-07-01 我国建筑用能已超过全国能源消费总量的1/4，并将随着人民生活水平的提高逐步增加到1/3以上；既有公共建筑近40亿m2；我国每年城镇新建公共建筑3-4亿m2；大型高档公共建筑的单位面积能耗约为城镇普通居住建筑能耗的10-15倍；一般公共建筑的能耗也会是普通居住建筑能耗的5倍。制定并实施公共建筑节能设计标准，有利于改善公共建筑的热环境，提高暖通空调系统的能源利用效率，从根本上扭转公共建筑用能严重浪费的状况，为实现国家节约能源和保护环境的战略，贯彻有关政策和法规作出贡献。2、标准的意义、标准的意义3、公共建筑节能对象和目标、公共建筑节能对象和目标 对象：改善建筑围护结构保温、隔热性能；提高采暖、通风、和空气调节设备、系统的能效比；增进照明设备效率；目标：在保证相同的室内热环境舒适参数条件下，与八十 年代初设计建成的公共建筑相比，全年采暖、通风、空气调节和照明的总能耗应减少50%。4、公共建筑节能设计有关标准、公共建筑节能设计有关标准 公共建筑节能设计标准GB 50189-2005 建筑照明设计标准GB 50034-2004 2004年国家已经颁布、施行了建筑照明设计标准GB 50034-2004，所以在国标标准中就不列出照明设计条文。新编制的广西地方标准把照明的条文便在一起，方便设计人员使用。二、标准的条文（重点学习第（重点学习第4章建筑与建筑热工设计）章建筑与建筑热工设计）(一）标准内容标准包括5章和3个附录，共93条条文。1 总则 2 术语 3 室内环境节能设计计算参数 4 建筑与建筑热工设计 5 采暖、通风和空气调节节能设计（二）节能设计方法（二）节能设计方法 规定性方法（查表法），如果建筑设计符合标准中对窗墙比、体形系数等参数的规定，可以方便地按所设计建筑的所在城市（或靠近城市）查取标准中的相关表格得到的围护结构节能设计参数值；性能化方法（计算法），如果建筑设计不能满足上述对窗墙比等参数的规定，必须使用权衡判断法来判定围护结构的总体热工性能是否符合节能要求，权衡判断法需要进行全年采暖和空调能耗计算。规定性方法操作容易、简便；性能化方法则给设计者更多、更灵活的余地。1 总则总则1.0.1 1.0.1 为贯彻国家有关法律法规和方针政策，改善为贯彻国家有关法律法规和方针政策，改善公共建筑公共建筑的室内环境，提高能源利用效率，制定本标准。的室内环境，提高能源利用效率，制定本标准。1.0.2 1.0.2 本标准适用于新建、改建和扩建的公共建筑本标准适用于新建、改建和扩建的公共建筑节能设计。节能设计。建筑划分为民用建筑和工业建筑。民用建筑又分为居住建筑和公共建筑。公共建筑包括以下类型建筑：1 教育建筑：托儿所、幼儿园、中小学校、中等专业学校、高等院校、职业学校、特殊教育 学校等；2 办公建筑：行政办公楼、专业办公楼、商务办公楼等；3 科学研究建筑：实验室、科研楼、天文台等；4 文化娱乐建筑：图书馆、博物馆、档案馆、文化馆、展览馆、影剧院、音乐厅、海洋馆、游乐场、歌舞厅等；5 商业服务建筑：商场、超级市场、菜市场、旅馆、餐馆、洗浴中心、美容中心、银行、邮政、电信楼、殡仪馆等；6 体育建筑：体育场、体育馆、游泳馆、健身房等；7 医疗建筑：综合医院、专科医院、社区医疗所、康复中心、急救中心、疗养院等；8 交通建筑：汽车客运站、港口客运站、铁路旅客站、空港航站楼、城市轨道客运站、停车库等；9 政法建筑：公安局、检察院、法院、派出所、监狱、看守所、海关、检查站等；10 纪念建筑：纪念馆、纪念碑、纪念塔、故居等；11 园林景观建筑：公园、动物园、植物园、旅游景点建筑、城市和居住区建筑小品等；12 宗教建筑：教堂、清真寺、寺庙等。对全国新建、扩建和改建的公共建筑，本标准提出了节能要求，并从建筑、热工以及暖通空调设计方面提出控制指标和节能措施。1.0.3 1.0.3 按本标准进行的建筑节能设计，在保证相同的室内按本标准进行的建筑节能设计，在保证相同的室内环境参数条件下，与未采取节能措施前相比，全年采暖、通环境参数条件下，与未采取节能措施前相比，全年采暖、通风、空气调节和照明的总能耗应减少风、空气调节和照明的总能耗应减少5050。公共建筑的照明。公共建筑的照明节能设计应符合国家现行标准节能设计应符合国家现行标准建筑照明设计标准建筑照明设计标准GB GB 500345003420042004的有关规定。的有关规定。各类公共建筑的节能设计，必须根据当地的具体气候条件，首先保证室内热环境质量，提高人民的生活水平；与此同时，还要提高采暖、通风、空调和照明系统的能源利用效率，实现国家的可持续发展战略和能源发展战略，完成本阶段节能50的任务。公共建筑能耗应该包括建筑围护结构以及采暖、通风、空调和照明用能源消耗。本标准所要求的50的节能率也同样包含上述范围的节能成效。由于已发布建筑照明设计标准GB50034-2004，建筑照明节能的具体指标及技术措施执行该标准的规定。即以20世纪80年代改革开放初期建造的公共建筑作为比较能耗的基础，称为“基准建筑(Baseline)”。“基准建筑”围护结构、暖通空调设备及系统、照明设备的参数，都按当时情况选取。在保持与目前标准约定的室内环境参数的条件下，计算“基准建筑”全年的暖通空调和照明能耗，将它作为100。我们再将这“基准建筑”按本标准的规定进行参数调整，即围护结构、暖通空调、照明参数均按本标准规定设定，计算其全年的暖通空调和照明能耗，应该相当于50。这就是节能50的内涵。“基准建筑”围护结构的构成、传热系数、遮阳系数，按照以往20世纪80年代传统做法，即外墙K值取1.28W/(K)(哈尔滨)；1.70W/(K)(北京)；2.00W/(K)(上海)；2.35W/(K)(广州)。屋顶K值取0.77W/(K)(哈尔滨)；1.26W/(K)(北京)；1.50W/(K)(上海)；1.55W/(K)(广州)。外窗K值取3.26W/(K)(哈尔滨)；6.40W/(K)(北京)；6.40W/(K)(上海)；6.40W/(K)(广州)，遮阳系数SC均取0.80。采暖热源设定燃煤锅炉，其效率为0.55；空调冷源设定为水冷机组，离心机能效比4.2，螺杆机能效比3.8；照明参数取25W/。节能50的内涵：本标准节能目标50由改善围护结构热工性能，提高空调采暖设备和照明设备效率来分担。照明设备效率节能目标参数按建筑照明设计标准GB 500342004确定。本标准中对围护结构、暖通空调方面的规定值，就是在设定“基准建筑”全年采暖空调和照明的能耗为100晴况下，调整围护结构热工参数，以及采暖空调设备能效比等设计要素，直至按这些参数设计建筑的全年采暖空调和照明的能耗下降到50，即定为标准规定值。当然，这种全年采暖空调和照明的能耗计算，只可能按照典型模式运算，而实际情况是极为复杂的。因此，不能认为所有公共建筑都在这样的模式下运行。通过编制标准过程中的汁算、分析，按本标准进行建筑没计，由于改善了围护结构热工性能，提高了空调采暖设备和照明设备效率，从北方至南方，围护结构分担节能率约2513；空调采暖系统分担节能率约2016；照明设备分担节能率约718。由此可见，执行本标准后，全国总体节能率可达到50。1.0.4 1.0.4 公共建筑的节能设计，除应符合本标准的规定外，公共建筑的节能设计，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。尚应符合国家现行有关标准的规定。标准对公共建筑的建筑、热工以及采暖、通风和空调设计中应该控制的、与能耗有关的指标和应采取的节能措施作出了规定。但公共建筑节能涉及的专业较多，相关专业均制定有相应的标准，并作出了节能规定。在进行公共建筑节能设计时，除应符合本标准外，尚应符合国家现行的有关标准的规定。国家和广西壮族自治区现行的节能相关标准列举如下：（1）相关的工程建设标准：民用建筑设计通则GB 50352-2005 建筑气候区划标准GB 50178-93 建筑照明设计标准GB 50034-2004 建筑采光设计标准GB/T 50033-2001 民用建筑热工设计规范GB 50176-93相关的工程建设标准相关的工程建设标准夏热冬暖地区居住建筑节能设计标准JGJ 752003夏热冬冷地区居住建筑节能设计标准JGJ 1342001外墙外保温工程技术规程JGJ 144-2004砌体结构设计规范GB 500032001节能监测技术通则GB/T 15316-94设备及管道保温设计导则GB/T 8175-87玻璃幕墙工程技术规范JGJ 102-2003采暖通风与空气调节设计规范GB 50019-2003通风与空调工程施工及验收规范GB 50243-2002地源热泵系统工程技术规范GB 50366-2005空气调节系统经济运行GB/T 17981-2000民用建筑电气设计规范JGJ/T 1692地下建筑照明设计标准CECS 45:92建筑用省电装置应用技术规程CECS 163:2004（2）相关的产品标准：相关的产品标准：建筑外窗气密性能分级及检测方法GB/T 7107-2002建筑外窗保温性能分级及检测方法GB/T 8484-2002建筑外窗采光性能分级及其检测方法GB/T 11976-2002建筑外门的空气渗透性能和雨水渗漏性能检测方法GB/T 13686-92钢窗建筑物理性能分级GB/T 13684-92建筑幕墙物理性能分级GB/T 15225-94建筑幕墙空气渗透性能检测方法GB/T 15226-94建筑幕墙雨水渗漏性能检测方法GB/T 15228-94建筑外门保温性能分级及其检测方法GB/T 16729-1997PVC塑料窗建筑物理性能分级GB/T 11793.189PVC塑料门JG/T 301794PVC塑料窗JG/T 301894铝合金门GB/T 84782003铝合金窗GB/T 84792003中空玻璃GB/T 119442002相关的产品标准相关的产品标准建筑幕墙JG 3035-1996外墙内保温板JG/T 1592004膨胀聚苯板薄摸灰外墙外保温系统JG 1492003胶粉聚苯颗粒外墙外保温系统JG 1582004膨胀珍珠岩绝热制品GB/T 103032001建筑用热流计JG/T 301694组合式空调机组GB/T 14294-93风机盘管机组GB/T 19232-2003单元式空气调节机GB/T 177581999房间空气调节器 GB/T 77252004房间空气调节器能效限定值及能源效率等级GB 12021.32004单元式空气调节机能效限定值及能源效率等级GB 195762004活塞式单级制冷机组及其供冷系统节能监测方法GB/T 159121995相关的产品标准相关的产品标准冷水机组能效限定值及能源效率等级GB 195772004延时节能照明开关通用技术条件JG/T 71999家用燃气取暖器CJ/T 1132000家用燃气快速热水器GB 693294常压容积式燃气热水器CJ/T 3031-95蒸汽压缩循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组GB/T 18430.22001水源热泵机组GB/T 19409-2003直燃型溴化锂吸收式冷（温）水机组GB/T 18362-2001蒸汽和热水型溴化锂吸收式冷水机组GB/T 18431-2001多联式空调（热泵）机组GB/T 18837-2002风管送风式空调（热泵）机组GB/T 18836-20022 术语术语 2.0.1 透明幕墙transparent curtain wall 可见光可直接透射入室内的幕墙。2.0.2 可见光透射比visi
