110kV变电站综合自动化升级改造工程施工组织设计.doc

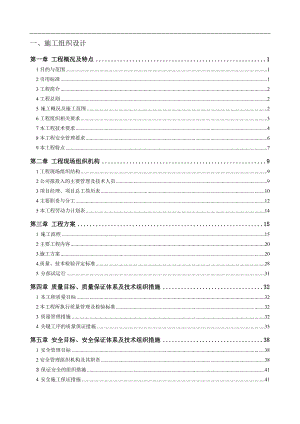

一、施工组织设计第一章 工程概况及特点11目的与范围12引用标准13工程简介24工程总则25 施工概况及施工范围26工程组织相关要求37本工程技术要求48本工程安全管理要求69本工程特点7第二章 工程现场组织机构91工程现场组织结构92公司拟投入的主要管理及技术人员93项目经理、项目总工简历表104主要职责与分工125本工程劳动力计划表14第三章 工程方案151 施工流程152主要工程内容203.施工方案204.质量、技术检验评定标准285 分部试运行31第四章 质量目标、质量保证体系及技术组织措施321 本工程质量目标322本工程所执行质量管理及检验标准323 质量管理措施324 关键工序的质量保证措施35第五章 安全目标、安全保证体系及技术组织措施381 安全管理目标382安全管理组织机构及其职责383 保证安全的组织措施414 安全施工保证措施415 保证调试安全的措施436 危险点分析及预防措施44第六章 环境保护及文明工程471环保与文明工程管理目标472本工程工程中的重大环境因素483环境保护措施48二、计划开、竣工日期和施工进度网络图501工期目标502 施工工期控制503工程进度计划横道图50三、类似工程施工业绩。521、110kV禄劝变10kV配电设备大修522、110kV禄劝变变电设备大修533、110kV海口变10kV配电设备大修544、110kV海口变变电设备大修565、110kV昭综变10kV配电设备大修586、110kV昭综变变电设备大修607、220kV青山变电站配电设备大修项目628、110kV双眉变电站配电设备大修649、110kV昙华寺变电站配电设备大修6610、110kV昙华寺变电站断路器等设备大修6811、110kV楚雄优化工程7012、110kV青龙变电所工程7313、110kV杨林变电所三期工程75四、附表79附表1：劳动力计划表79附表2：项目管理机构配备情况表79附表3: 项目负责人简历表79附表4: 拟投入的主要施工机械设备表79附表5: 类似工程施工业绩79第一章 工程概况及特点1目的与范围为能够使本工程科学有序地组织，从而对本工程项目的技术、方法和程序、资源配置及其质量保证、安全保证、环境保护、等方面的要求进行总体策划，使工程质量和服务质量满足招标文件及业主的要求。本施工组织设计纲要为满足昆明供电局110kVXX变电站综自升级改造工程的要求而进行编制，是本工程施工前编制实施性工程组织设计的指导性技术文件，适用于本工程的投标和工程组织。2引用标准国家颁发的法律法规、规程、规范（最新版）标准和中国南方电网有限责任公司、XX电网公司、昆明供电局有关制度、规程、规定：a) XX电网公司 110kV500kV 输变电工程“零缺陷”投产管理指导意见（QG/YW-GC-02-2009）GB50171-92b) XX电网公司工程建设管理标准（QB/YW208-01-2007）、c) 电气装置安装工程盘、柜及二次回路结线施工及验收规范DL/T667-1999 d) 远动设备及系统第5部分传输规约第103篇继电保护设备信息接口配套标准DL478-92 e) XX电网公司110kV变电站综合自动化系统验收导则(试行)f) 昆明供电局远动“四遥”信息标准(试行)g) 静态继电保护及安全自动装置通用技术条件DL/T 720-2000h) 电力系统继电保护柜、屏通用技术条件DL408-91i) 电业安全工作规程（发电厂和变电所电气部分）NDGJ8-89j) 火力发电厂、变电所二次接线设计技术规定QG/YW-SC-17-2008k) XX电网公司电气设备交接试验规定l) 继电保护及电网安全自动装置检验条例m) 继电保护及电网安全自动装置现场工作保安规定执行,若上述标准发生变化，则按照新修订的标准执行。3工程简介a) 项目名称：变电站综自升级改造。b) 招标人：XX电网公司昆明供电局；c) 工程地点：；d) 承包方式：除甲方提供的材料外，包工、包料；e) 质量标准：按国家规范和标准，一次验收合格；f) 招标范围：变电站综自升级改造。g) 工期要求：90日历天。4工程总则110kVXX变电站保护及综自设备采用南瑞城乡公司早期生产的DSA系列微机保护测控装置构建的综合自动化系统，已运行十余年，设备陈旧、老化，因此须进行综自改造及老旧保护装置更换工作，以提高变电站监控系统及设备健康水平，确保安全稳定运行。根据昆供生201036号文第一批技改项目变电二次110kV及以下第4项，对110kVXX变电站进行综自升级改造工程施工。5 施工概况及施工范围本期综合自动化改造工程主要为变电站全套综合自动化系统更换，后台及远动系统、保护工作站更换；全站保护、测控装置更换；加装微机故障录波器；低频低压减载装置、直流系统、消弧线圈控制器等相关回路综自改造；全站除GIS设备外所有隔离开关（含接地开关）实遥信改造；全站老旧端子箱更换；0.4kV站用电系统屏更换，全站老旧二次电缆更换为阻然型屏蔽控制电缆等。 本期综合自动化改造工程施工范围如下：a) 更换南京南瑞继保电气有限公司RCS-9000系列监控系统2套（内含：与故障信息远传系统的通信接口、与各级调度中心的通信接口、与电能计量系统的通信接口、与智能直流系统的通信接口、与逆变电源系统通信接口、与智能型所用电低压屏的通信接口、与消防系统的通信接口、与微机防误操作闭锁装置的通信接口、与电力系统数据网的通信接口、系统维护及诊断、GPS对时扩展等）及全套网络设备组网。b) 更换远动工作站2台、时钟接收设备GPS装置1台、网络交换机及计算机监控系统全套网络设备2套，各组屏1面；10kV配电室用网络交换机、GPS装置及安装组屏1面。c) 更换110kV1、2号主变保护装置2套、变压器非电量保护装置2套，组屏2面；1、2号主变测控装置各2套，组屏1面。d) 更换110kV线路测控装置2套，组屏1面。更换110kV备自投装置、PT重动并列装置、110kV内桥测控装置，操作箱各1套组屏1面；公用测控装置1套，组屏1面。e) 更换0.4kV备自投保护、测控装置、操作箱各1套，组屏1面。f) 更换10kV线路保护测控装置24套、电容器保护测控装置2套、站用变保护测控装置2套，组屏4面集中安装于主控室保护间；分段备自投保护（含分段保护）测控装置1套及PT重动并列装置1套，组屏1面。g) 加装微机故障录波装置；更换低频低压减载装置二次电缆、相关回路改造。h) 更换0.4kV站用电系统屏3面。i) 更换全站老旧二次电缆为屏蔽阻然型控制电缆。拆除所有老旧保护屏、保护装置及废旧电缆；更换全站所有老旧端子箱及PT端子箱。j) 全站所有的电流、电压端子同期改造为菲尼克斯端子；同期更换电度表屏端子。k) 对全站除GIS设备外所有隔离开关（含接地开关）辅助开关进行改造更换为真空辅助开关，完善实遥信。l) 原微机防误闭锁装置与新监控系统通讯及相关接口、附件同期完善。要求110kV、10kV各保护测控装置屏上加装断路器五防电编码锁，即在断路器转为就地操作时也能实现微机防误闭锁。对10kV高压室内的接地桩要求统一焊接在柜外，用接地扁铁与变电站主接地网相连接。m) 对110kV内桥、主变10kV侧电流互感器绕组不满足保护更换要求的需同期进行电流互感器更换工作。n) 对10kV高压室直流系统环网、静态接地网安装布置工作需在综自改造时同期施工，应符合反措要求。6工程组织相关要求a) 开工前施工单位必须按照工程项目设计文件和施工合同的内容要求，接受由建设单位（项目责任单位）组织且监理单位和设备管理单位（西区变运分局）共同参与的项目安全技术交底，进行现场调查，明确危险点及预防措施。b) 施工单位在项目安全技术交底工作完成后7个工作日内，依据国家和行业标准、规定、规范的要求，编制项目的“施工方案、三措”上报建设单位（项目责任单位）审批。对审批通过的项目“施工方案、三措”，施工单位在开工前必须组织所有工作人员进行学习并做好记录备查。c) 施工单位必须明确项目施工组织机构中各成员的管理、技术、安全职责，对工程每个环节的安全、进度、质量负责。d) 施工单位在勘察现场后，绘制110kVXX变电站施工现场平面布置图，明确物资的摆放位置并在开工前与设备管理单位（西区变运分局）办理外单位物资放置协议。e) 施工单位必须制定明确的项目施工进度计划，施工过程中各阶段的工作内容必须按照施工进度计划按时完成。f) 对各项具体工作，施工单位必须认真做好电气二次回路安全措施的前期勘察，在各项具体工作开工前5个工作日向昆明供电局继电保护所上报二次设备及回路安全技术措施单，经保护所审核合格后方能许可工作，在施工过程中须接受昆明供电局继电保护所专业人员的现场监督。g) 施工单位必须严格执行南方电网公司、XX电网公司及昆明供电局电气工作票、动火工作票、安全施工作业票和安全交底等制度和规定，开工前向设备管理单位（西区变运分局）提供现场工作人员名单备查；在工作前施工单位工作负责人接受设备管理单位（西区变运分局）按XX电网公司电气工作票实施细则的规定进行的安全技术交底。h) 在工作前施工单位工作负责人必须向工作班成员交代现场危险点及预防措施，并做好记录。7本工程技术要求1）综自系统需按照XX电网公司110kV变电站综合自动系统化调试导则(试行)进行调试，调试完毕出具调试报告，在验收时提供验收方进行验收。2）综自系统功能验收需按照XX电网公司110kV变电站综合自动化系统验收导则(试行)进行验收。3）综自系统远传信息需按照昆明供电局远动“四遥”信息标准(试行)进行设置，信息量应满足少人值守变电站的功能要求。4）综自系统后台信息量定义应按照昆明供电局要求进行，施工方及相关外协人员应与昆明供电局积极配合完成。5）综自改造工作中应注意保护装置通信中断信号的加装，公共部分测控柜、间隔单元测控柜、保护装置直流空开跳闸的信号应接入集控站监控后台机，通信中断信号要求做成光字牌显示形式。监控后台必须具备“事故推画面”功能。6）综自改造工作中应注意设备在屏蔽、抗电磁场干扰及静电、防雷、抗震等方面应满足国家及电网公司相关标准要求。电源回路装快速开关保护，当供电回路出现故障或异常时，应发出报警信号，装置不应误动。拉合电源及插拔熔丝发生重复击穿火花时，装置不应误动。在雷击过电压及操作过电压发生及一次设备出现短路故障时，设备均不应误动作且不发生元器件损坏。7）计算机监控系统不设置单独的接地网，遵照“一点接地”原则， 接地线连接于变电站的主接地网的一个点上。机箱、机柜以及电缆屏蔽层均应可靠接地。接地引线应独立并同建筑物绝缘。计算机监控系统各间隔层之间，间隔层与站控层之间的连接，以及设备通讯口之间的连接应采用电磁隔离或光/电隔离。不同接地点的设备连接一定要采用电气隔离措施，不破坏“一点接地”的原则。对计算机监控系统使用的站用交流220V电源，应采用电磁隔离措施。8）变电站远动网络设备柜中设置站控层公用接口装置一套。要求与公用接口装置接口的主要智能设备有：其它厂家继电保护设备、火灾
