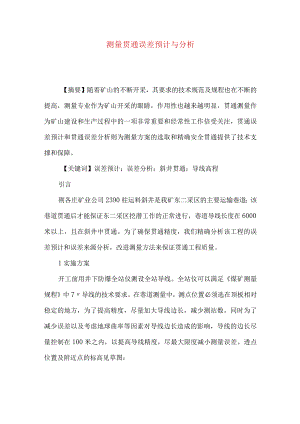

测量贯通误差预计与分析【摘要】随着矿山的不断开采，其要求的技术规范及规程也在不断的提高，测量专业作为矿山开采的眼睛，作用性也越来越明显，贯通测量作为矿山建设和生产过程中的一项非常重要和经常性工作倍受关注，贯通误差预计和贯通误差分析则为测量方案的选取和精确安全贯通提供了技术支撑和保障。【关键词】误差预计；误差分析；斜井贯通；导线高程引言荆各庄矿业公司2390柱运料斜井是我矿东二采区的主要运输巷道；该巷道贯通后才能保证东二采区挖潜工作的正常进行，巷道导线长度在6000米以上，且在斜井中贯通。为了确保贯通精度，我们精确分析该工程的误差预计和误差来源分析，改进测量方法来保证贯通工程质量。1实施方案开工前用井下防爆全站仪测设全站导线。全站仪可以满足煤矿测量规程中7导线的技术要求。在巷道测量中，测点位置必须选在顶板相对稳定的地方，为了提高精度，尽量加大导线边长，减少测站数。同时为了减少误差以及考虑地球曲率等因素对导线边长造成的影响，导线的边长尽量控制在100米之内，以提高导线精度，尽最大限度减小测量误差。透点位置及附近点的标高见草图：2误差预计按照测量规程要求采用测回法测设30"级采区控制导线，导线独立进行两次，按照规程限差进行往返测量。要求贯通巷道水平重要方向上的允许偏差0.2mo我们对该贯通工程进行了误差预计。3误差分析3.1导线边长改正分析将导线边长投影到高斯一克吕格投影面上的改正，已知导线边的平均横坐标为二399千米。上述计算表明：地球的曲率的影响对于导线边长而言，在井下贯通中可以忽略不计。3.2导线高程改正分析由于不同的高程基准面对应不同的高程系统，在实际测量工作中,我们选择正高系统，根据井下测量数据知道导线边最长约100m,假设为MN,设地球在北纬39。41'的地球半径为r,B点在大地水准面上的投影为P,设NP长，MN长为t,弧度MP长为S。如下图所示：两点间投影的水平距离与在大地水准面上的弧长相差很小，a与b可以近似看为相等，同时NP比地球半径R小得可以忽略不计，所以上面又可以写作：NP=a*a/(2R)井下实测导线边最长距离为90m,得出：平均分配到每一个测站的误差为：0.453mm表明：地球的曲率的影响对于高差而言，在井下贯通中测量中可以忽略不计。4采取的措施(1)为了保证测角和测距的精度，该工程使用的仪器重新进行各项技术检测，保证仪器的专检、专用。(2)为了防止大巷通风对测角的影响，在测角时，采用下对中进行对中，消除风流产生的对中误差。(3)为了避免人为误差的影响，两次测量调换观测、记录、前后视人员。5取得的贯通效果该工程贯通后导线闭合差分别为fX=-127mm,fy=-25mm,fH=-21mm,f=129mm0巷道贯通后实际偏差：水平方向为30mm,竖直方向为20mm,均小于误差预计的限差：水平重要方向误差未超过预计误差的102mm,高程误差也小于预计的误差67mm,满足了工程需要。参考文献：1李青岳主编.工程测量学.北京：测绘出版社，1984E2林文介.测绘工程学.广州：华南理工大学出版社，20033李德仁.误差处理和可靠性理论.北京：测绘出版社，19884於宗僖.测量平差原理.武汉：武汉测绘科技大学出版社，1990
